山村覆盖解决方案

作者:超级管理员

来源:本站

日期:2022-08-25 15:30:12

访问数量:213

很多地处山区的村庄,由于山坡和树林的阻挡,村子内的信号很弱,而采用加建基站或用光纤拉远方案的成本高、施工难度大,用大功率无线直放站来解决山村的信号覆盖是最经济最快捷的解决方案。



选一面高增益抛物面天线作为接收天线,安装在看得见基站塔的那面山坡;把大功率户外无线直放站安装在山坡顶上,用不超过50米长的1/2馈线连接接收天线与直放站;选高增益定向板状天线作为覆盖天线,安装在接收天线背面的山坡,辐射方向对准村庄,覆盖天线与直放站中间用不超过10米的1/2电缆连接,注意接收天线与覆盖天线的辐射面必须相反,最好两个天线互不可视,避免两个天线互相干扰。如果山坡上没有可用交流电源给直放站供电,可以采用太阳供电系统给直放站供电。

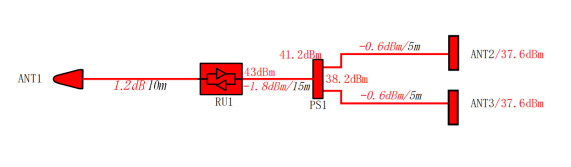

系统拓扑图:




材料清单:

设备名称

设备型号

数量

备注

无线直放站

C43T-B1B3

1台

下行功率43dBm,95dB增益

抛物面天线

PW1727-2411

1台

水平辐射角度11o ,21dBi增益

定向板装天线

OP0825-1865

2副

18dBi增益,

二功分器

SP0825-2N

1只


同轴电缆

HCAAYZ-50-12

约60米


同轴电缆连接器

NJ-50-12

4只

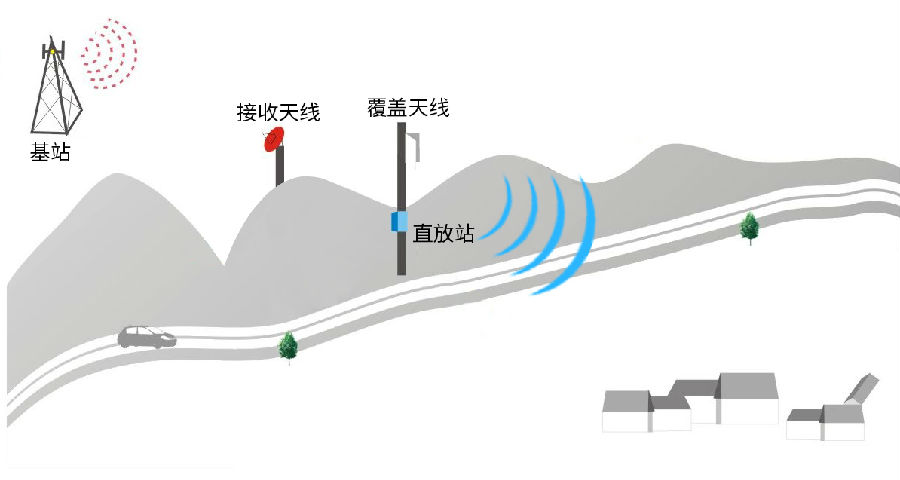

效果演示图:
