电梯信号覆盖解决方案

解决方案文章 / 2025-05-28 16:24:09

电梯空间狭小，电梯井四周都用钢筋混凝土浇筑且高达几十米，电梯轿厢、电梯门都为金属材质，对手机信号的衰减极大，如果不安装信号放大器在轿厢内覆盖手机信号，电梯内根本无法正常使用手机。

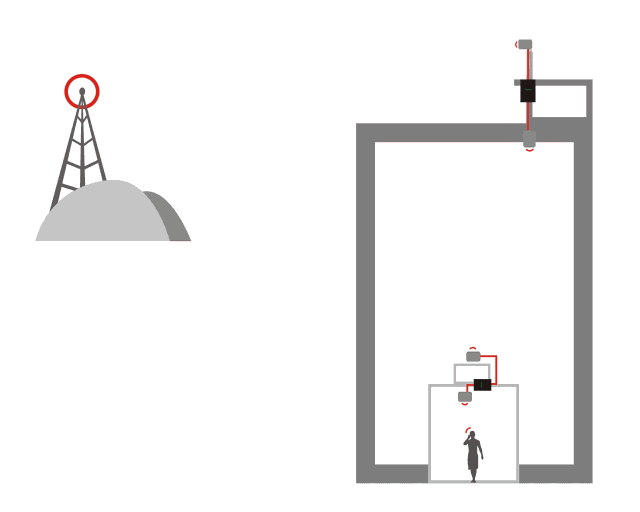

在电梯机房内安装一台C17L信号放大器，选用对数周期天线作为Donor天线，安装在电梯机房外朝向基站塔方向，Service天线也选用对数周期天线，安装在电梯井口向下辐射电梯井道。如果电梯井道总高度超过50米，则需要在电梯轿厢顶部安装一台A17L系列电梯型信号放大器，选用低增益平板天线作为Service天线辐射轿厢内部，用方向性较好的对数周期天线作为Donor天线朝向电梯井口接收井口基站信号覆盖。

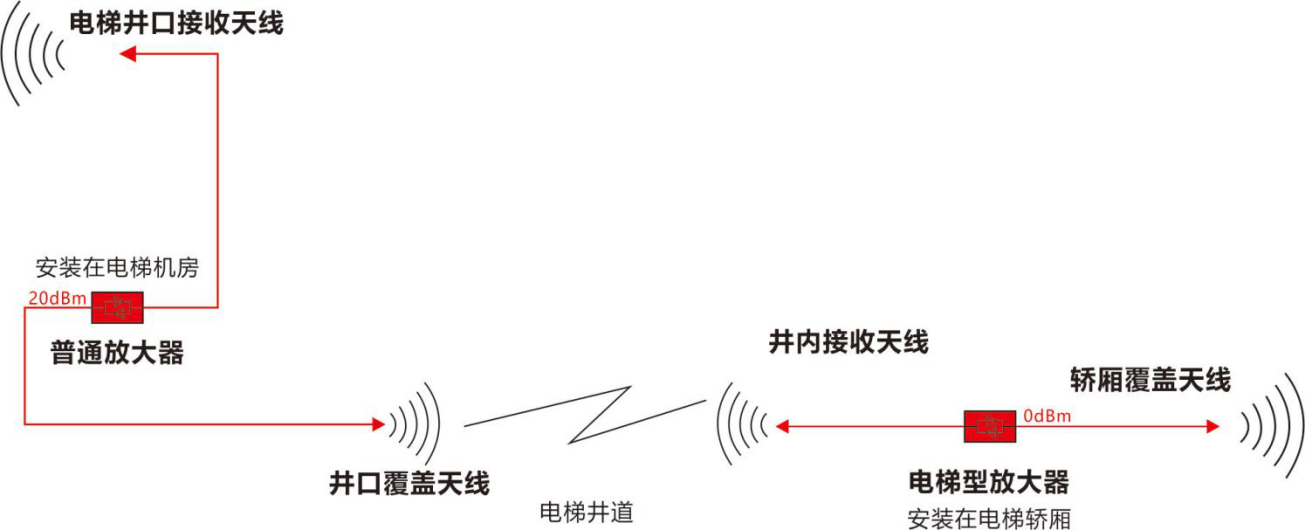

系统拓扑图：

材料清单：

设备名称	设备型号	数量	备注
电梯型放大器	A17L 系列	1台	安装在电梯轿箱顶
普通型放大器	C17L 系列	1台	安装电梯井口
对数周期天线	OY0727-0965	3副	井口外、井口内、轿厢顶各1只
板装天线	IP0727-0665	1副	覆盖轿厢内
同轴电缆	5D-FB	10~20米
电缆连接器	N-C-J5D	8个
