别墅信号覆盖解决方案

解决方案文章 / 2025-05-28 15:23:20

别墅建筑外墙一般用水泥混凝土浇筑，对信号的衰减作用较大，且室内结构相对较辐复杂、离窗户比较远的区域和地下室的手机信号一般会很弱。改善别墅内的手机信号并不复杂，在别墅楼顶信号较好的地方安装一个接收天线，把信号放大器主机安装在弱电箱或楼梯间比较隐蔽的地方，用7D-FB同轴电缆连接接收天线和放大器主机，室内每100平米左右居中安装一个全向覆盖天线，在放大器的输出口用7D-FB同轴电缆连接功分器或耦合器把放大器输出的信号分配连接到覆盖天线。

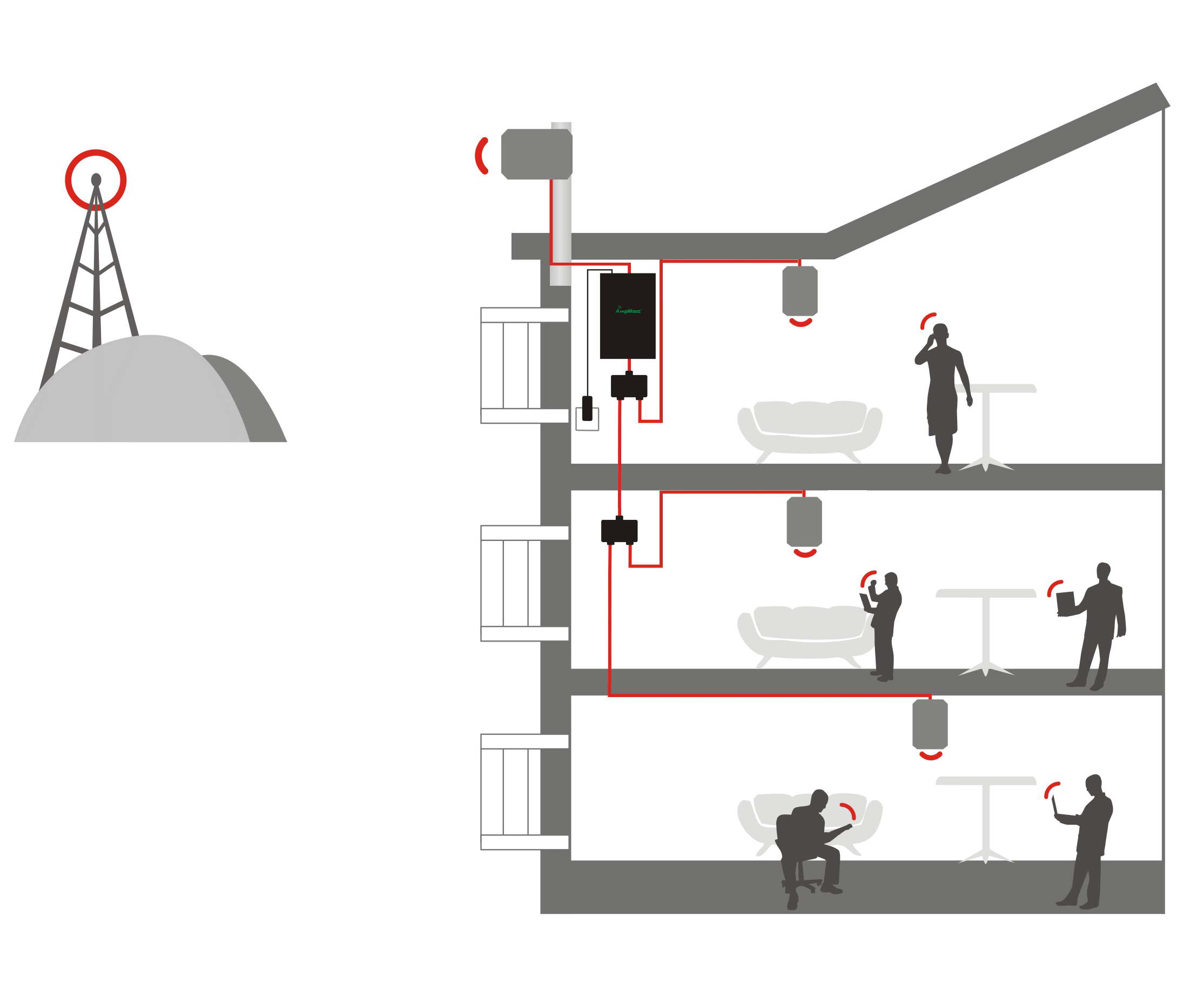

以一栋每层100平米的三层别墅为例，配备1台下行输出功率20dBm的放大器主机，安装在设备间；在每层楼的天花板中心位置安装一个全向吸顶天线，360度向四周覆盖；接收天线安装在楼顶信号覆盖较强的方位。考虑到美观要求，应在装修前提前将连接天线和主机的射频电缆埋进墙壁。

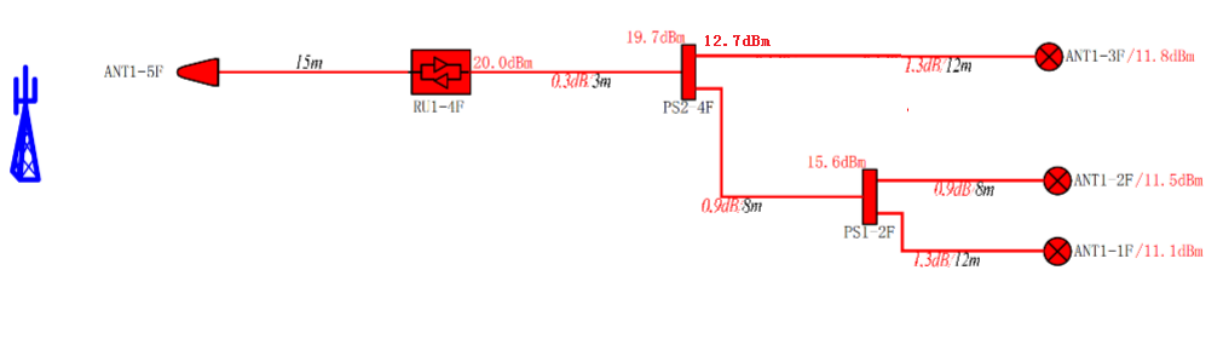

系统拓扑图：

材料清单：

设备名称	设备型号	数量	备注
信号放大器	C20L-B1B3B8	1台	安装在1楼设备间
对数周期天线	11dBi增益	1副	安装在屋顶信号较强的方位
全向吸顶天线	3~5dBi增益	3副	安装每层天花的中间位置
同轴电缆	7D-FB	50米
同轴电缆连接器	N-J7D	12只
耦合器	CP0727-7N	1只
二功分器	SP0727-2N	1只
