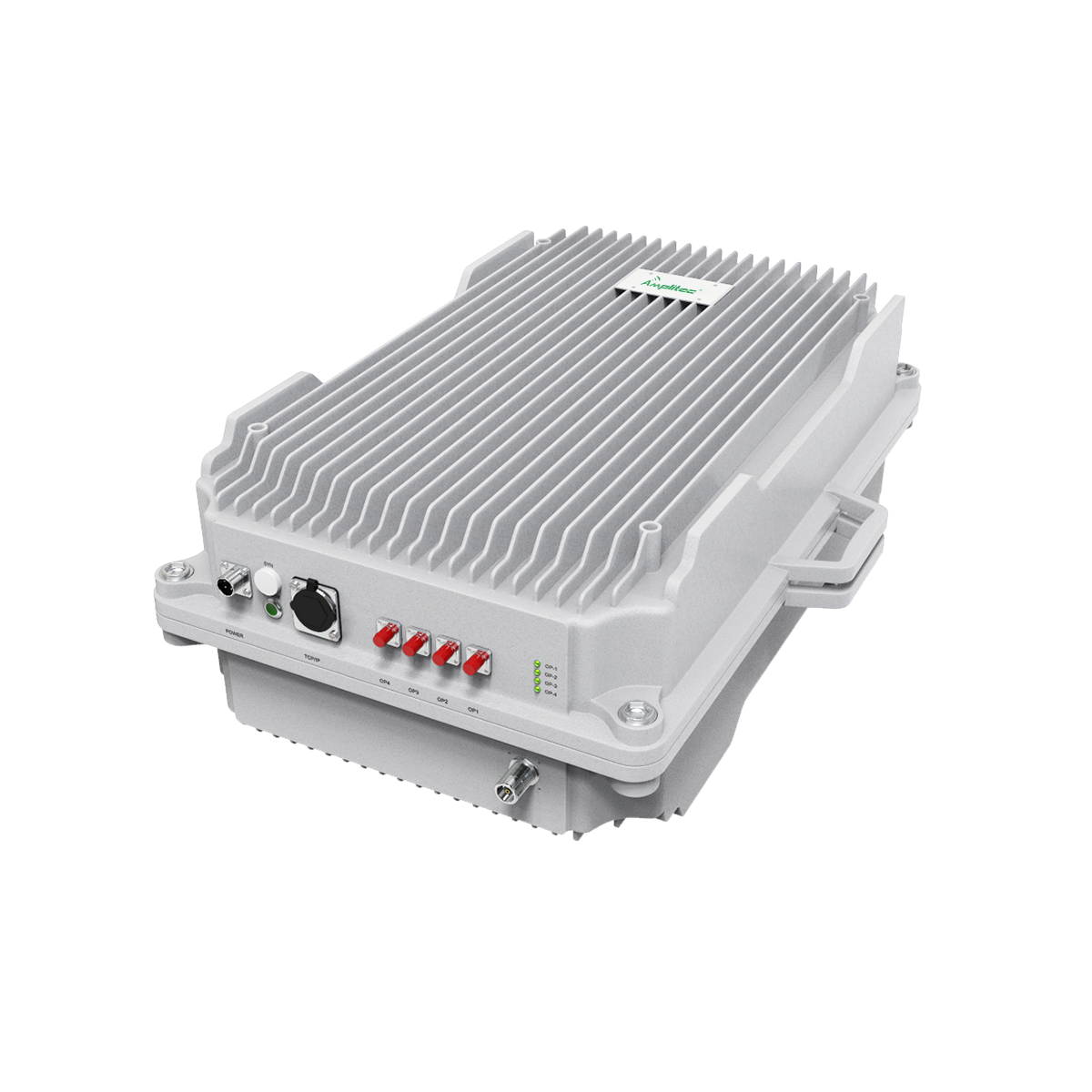

O37J/O37T双频数字光纤直放站

● 2个FDD或TDD频段组合,兼容LTE/NR双模制式。 ● 近端机通过施主天线无线接收基站信号,无需运营商提供RRU信源设备。 ● 软件无线电技术,数字光信号传输稳定,损耗更小。 ● 6.25Gb/s高速率光纤配置。 ● 近端机与远端机通过光缆连接,支持星型或链型组网,一台近端机最多可连接16台远端机。 ● 采用运营商标准化设计,避免对基站信号造成干扰,保障通信质量‌。 ● 自动时延补偿功能,保持系统时延一致。 ● 本地监控和远程监控(可选)功能。 ● IP65防水设计,支持室内外安装。

型号:O37J-BxBx / O37T-BxBx

“x”表示3GPP频段号Band 1,2,3,4,5,7,8,20,28或NR 40,41,78

“O37J”系列仅支持本地监控

“O37T”系列支持本地和远程监控

项目

上行链路

下行链路

支持频段

任意双频段组合

任意双频段组合

工作带宽

全带宽或者定制带宽

全带宽或者定制带宽

增益

85±2dB

90±2dB

带内波动

≤6dB

≤6dB

输出功率

27dBm±2 @ MU

37±2dBm @ RU

增益衰减

1~31dB, 1dB步进

1~31dB, 1dB步进

ALC控制范围

≥20dB

≥20dB

驻波

≤2.0

≤2.0

最大无损输入功率

-10dBm

-10dBm

杂散发射

9KHz~1GHz

≤-36dBm

≤-36dBm

1GHz~12.75GHz

≤-30dBm

≤-30dBm

ACLR

BWchannel

≥40dB

≥40dB

2 X BWchannel

≥45dB

≥45dB

EVM

@64QAM≤8% ,@256QAM≤3.5%

噪声系数

≤6.0 dB

系统时延

≤9μs

光纤规格

单模单纤,波长1330 nm/1270 nm (DDM)

光纤接头

FC/FC

组网方式

1*4*6 星型+链型混合组网

本地监控接口

RJ45

远程监控通信方式(可选)

4G Modem数据通信

设置参量

1.上行&下行增益

2.温度报警门限

3.温度报警使能开关

4.下行功放开关

监控参量

1.上行&下行输入功率

2.上行&下行输出功率

3.设备温度

4.报警(超温报警、过功报警、欠功报警、光路报警)

5.下行功放开关

工作电压

AC220V

最大功耗

≤100W @MU / ≤280W @RU

防护等级

IP65

工作湿度

<90%

工作温度

-20℃ ~ +55℃

射频接头

N-母

整机尺寸

450*315*180mm@MU / 450*315*180mm@RU

整机净重

<20kg @MU / <25kg @MU

O37J-BxBx/O37T-BxBx四频段数字光纤中继器采用软件无线电技术,主机接收到BTS RRU的下行信号后进行变频处理,转换成I/Q信号,由ADC转换成数字信号后通过光纤发送给远端单元,远端单元将接收到的数字信号恢复后通过DAC转换成模拟信号,再将频率转换成射频,通过业务天线发送;远端单元将接收到的手机上行信号通过上述反向过程发送给基站。

O37J-BxBx/O37T-BxBx MU(主机)具有4个FC光口,可连接2个RU(远程单元),RU还配备4个FC光口,支持多个RU的并联或串联(支持3级串联,最多可连接16个远程设备),MU与RU传输距离可达15km,适用于乡村、隧道、矿山等场所的4G 5G信号覆盖。
