● 最多可支持接入4路2G3G4G或5G信号； ● 支持4G或5G2*2MIMO； ● 系统具备MGC，ALC功能； ● 数字滤波技术； ● MU支持并联4台EU； ● EU支持并联8台RU或级联EU; ● 支持2KM光纤传输距离； ● 支持LAN连接本地OMT监控软件； ● 支持4Gmodem远程连接网管平台。

联系我们

型号	M27T-BxBx-MU/EU/RU	M27T-BxBxBx-MU/EU/RU
支持频段	任意两个频段“x”	任意三个频段“x”
工作带宽	全频段，可定制带宽
增益	UL 40dB, DL 40dB
功率	UL -20dBm, DL 27dBm
增益衰减	1~31dB，1dB步进
ALC控制范围	≥ 30 dB
驻波	≤ 2.0
杂散发射	≤-36dBm @ 9KHz~1GHz, ≤-30dBm @ 1GHz~12.75GHz
ACRR	满足 3GPP
EVM	满足 3GPP
带外增益	满足 3GPP
噪声系数	≤ 6dB
系统时延	≤13μs
光纤接头	LC/LC
整机尺寸	44033047mm @ MU, 44033070mm @ EU, 350195120mm @ RU
整机净重	<5kg @ MU, <6.5kg@ EU, <8.2kg @ RU
工作电压	AC 100~264V/50Hz @MU & EU, AC 100~264V/50Hz or DC 48V by EU @RU
注：字母“x”表示3gpp频段号: 1, 2, 3, 4, 5, 7, 8, 20, 25, 28, 66

多业务室内分布系统对馈入的2G, 3G, 4G, 5G射频信号进行数字化处理后转换成光信号，并通过光纤传输和分布的室内、外覆盖。该系统由主机单元（MU）、扩展单元(EU)、远端单元(RU)三部分组成，用于2G、3G、4G、5G无线通信信号深度覆盖。

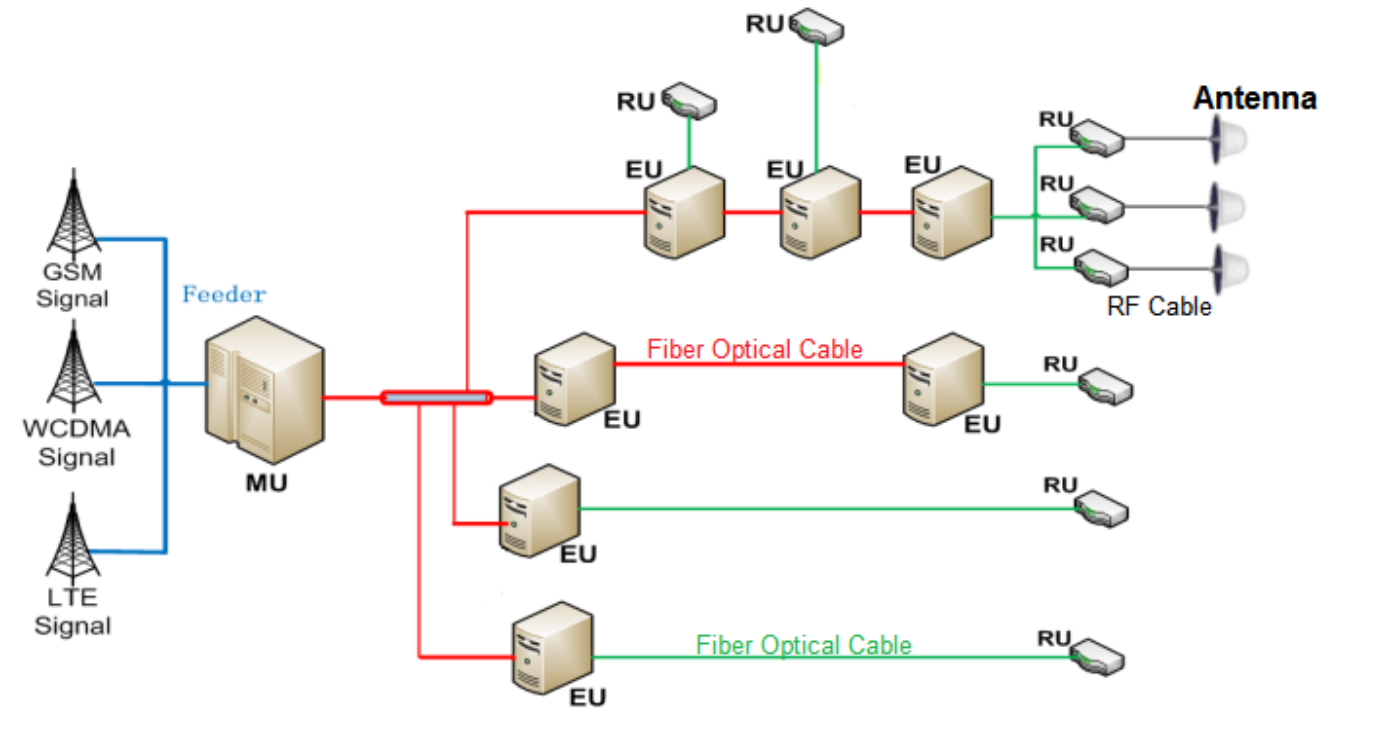

室内分布系统组网结构如下图所示：

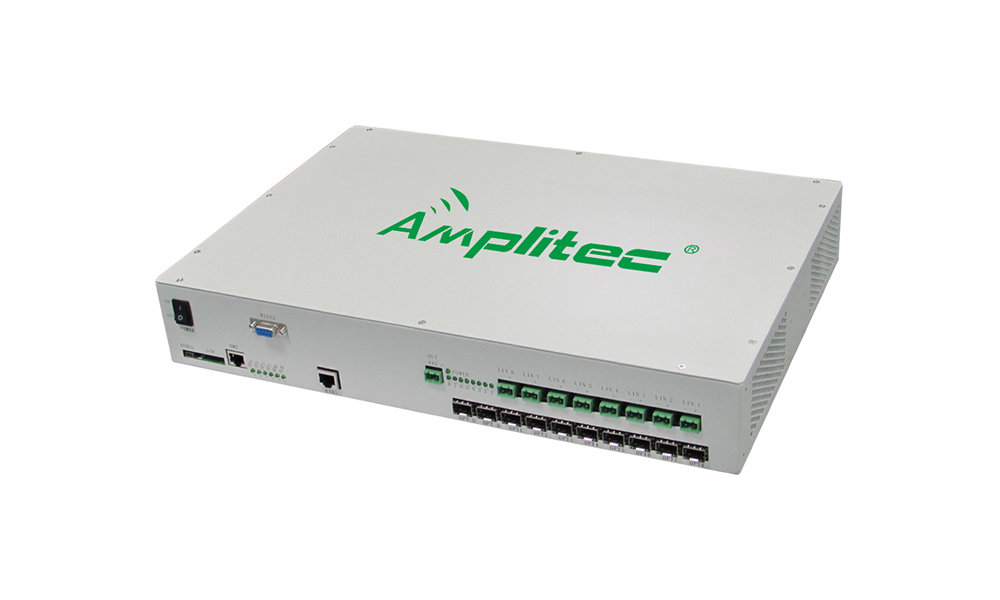

MU单元将RRU提供的2G\3G\4G MIMO下行射频信号耦合进光纤分布系统，转换成数字信号后进行组帧，经光电转换为光信号后通过光纤传至扩展单元。同时，将扩展单元上传的光信号转换成数字信号后进行解帧，然后转换成上行射频信号传至信源。MU单元支持对所属的EU、RU单元进行远程监控管理功能。

EU单元将MU元下发的数字信号转发至多个远端单元；同时，将多个远端单元上传的信号进行合路，然后传至MU单元。EU单元支持链型级联组网，还支持对RU单元远程供电。扩展单元支持对所属远端单元进行远程监控管理功能。

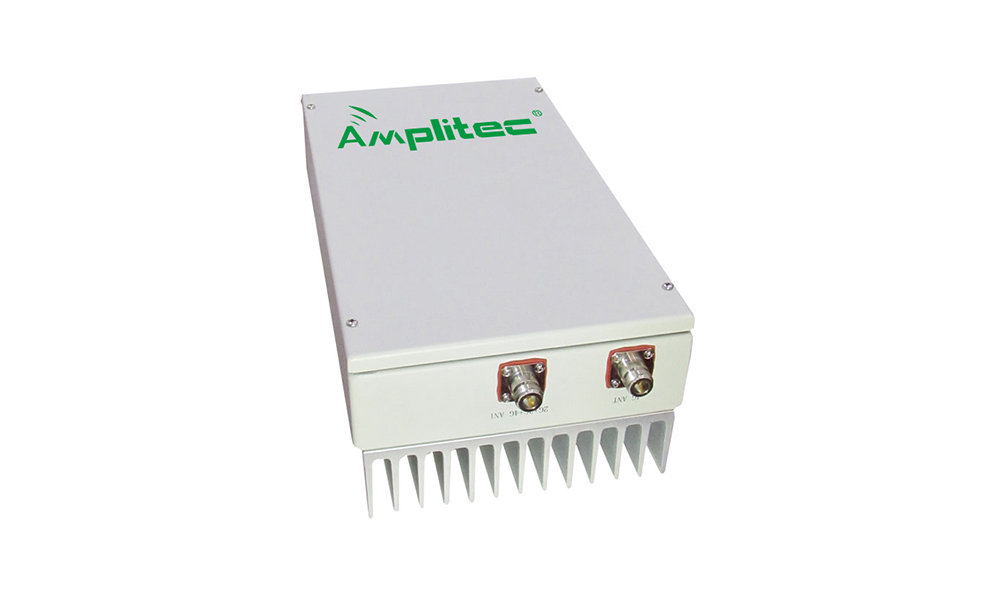

RU单元将EU单元下发的数字信号转成射频信号，实现2G、3G、4G MIMO信号覆盖；同时将接收的上行射频信号转成数字信号，传至EU单元。
