型号：O43J-BxBx / O43T-BxBx “x”表示3GPP频段号Band 1,2,3,4,5,7,8,20,28或NR 40,41,78 “O43J”系列仅支持本地监控 “O43T”系列支持本地和远程监控 |
项目 | 上行链路 | 下行链路 |
支持频段 | 任意2个频段组合 | 任意2个频段组合 |
工作带宽 | 全带宽或者定制带宽 | 全带宽或者定制带宽 |
增益 | 90±2dB | 95±2dB |
带内波动 | ≤6dB | ≤6dB |
输出功率 | 27dBm±2 @ MU | 43±2dBm @ RU |
增益衰减 | 1~31dB, 1dB步进 | 1~31dB, 1dB步进 |
ALC控制范围 | ≥20dB | ≥20dB |
驻波 | ≤2.0 | ≤2.0 |
最大无损输入功率 | -10dBm | -10dBm |
杂散发射 | 9KHz~1GHz | ≤-36dBm | ≤-36dBm |
1GHz~12.75GHz | ≤-30dBm | ≤-30dBm |
ACLR | BWchannel | ≥40dB | ≥40dB |
2 X BWchannel | ≥45dB | ≥45dB |
EVM | ≤8% @ 64QAM,≤3.5% @ 256QAM |
噪声系数 | ≤6.0 dB @UL |
系统时延 | ≤9μs |
光纤规格 | 单模单纤，波长1330 nm/1270 nm (DDM) |
光纤接头 | FC/FC |
组网方式 | 1*4*6 星型+链型混合组网 |
本地监控接口 | RJ45 |
远程监控通信方式（可选） | 4G Modem数据通信 |
设置参量 | 1.上行&下行增益 |
2.温度报警门限 |
3.温度报警使能开关 |
4.下行功放开关 |
监控参量 | 1.上行&下行输入功率 |
2.上行&下行输出功率 |
3.设备温度 |
4.报警（超温报警、过功报警、欠功报警、光路报警） |
5.下行功放开关 |
工作电压 | AC220V |
最大功耗 | ≤100W @MU / ≤350W @RU |
防护等级 | IP65 |
工作湿度 | <90% |
工作温度 | -20℃ ~ +55℃ |
射频接头 | N-母 |
整机尺寸 | 450*315*180mm@ MU / 490*410*190mm@ RU |
整机净重 | <20kg @ MU / <28kg @ MU |

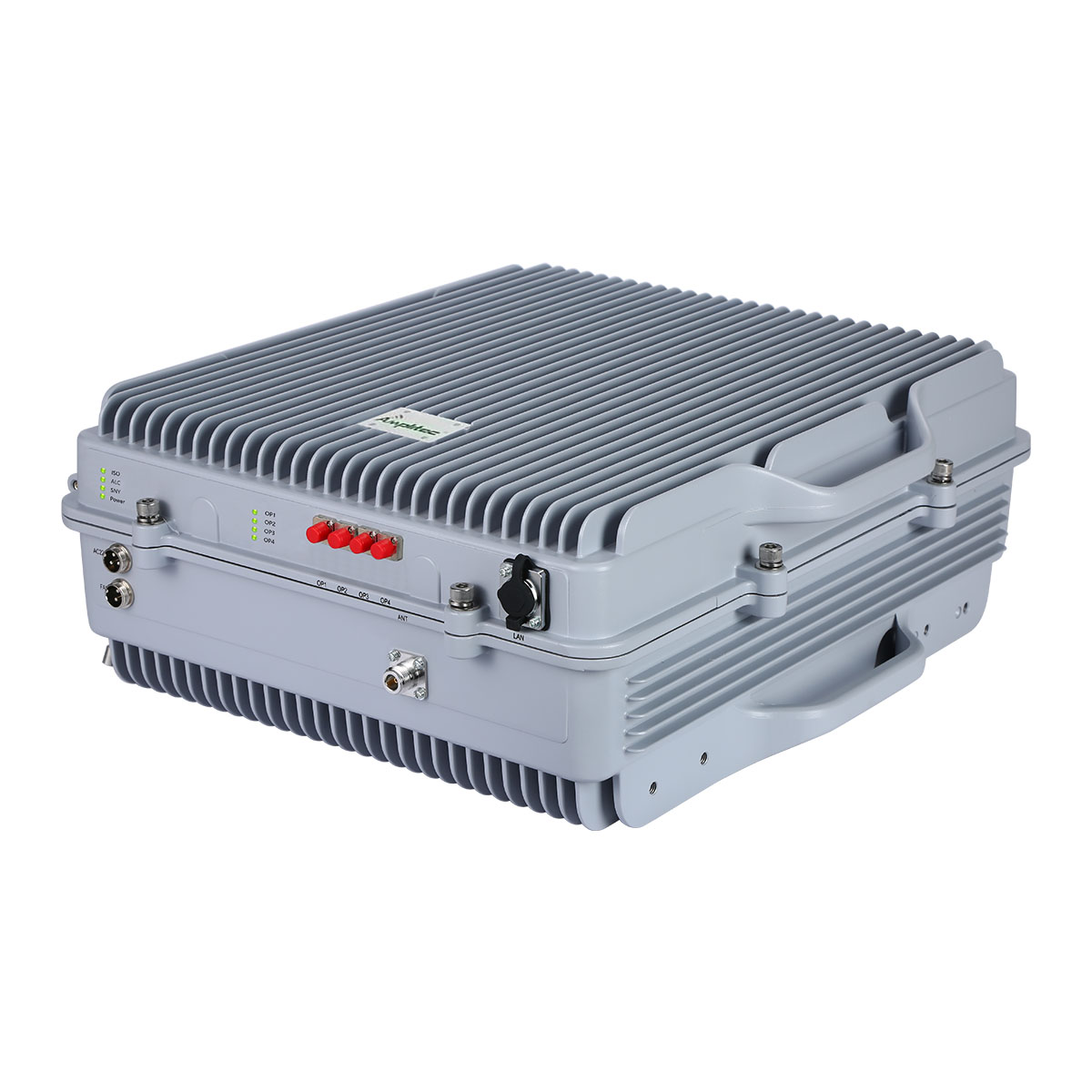

O43J-BxBx/O43T-BxBx 四频段数字光纤中继器采用软件无线电技术，主机接收到BTS RRU的下行信号后进行变频处理，转换成I/Q信号，由ADC转换成数字信号后通过光纤发送给远端单元，远端单元将接收到的数字信号恢复后通过DAC转换成模拟信号，再将频率转换成射频，通过业务天线发送；远端单元将接收到的手机上行信号通过上述反向过程发送给基站。
O43J-BxBx/O43T-BxBx MU（主机）具有4个FC光口，可连接2个RU（远程单元），RU还配备4个FC光口，支持多个RU的并联或串联（支持3级串联，最多可连接16个远程设备），MU与RU传输距离可达15km，适用于乡村、隧道、矿山等场所的4G 5G信号覆盖。
