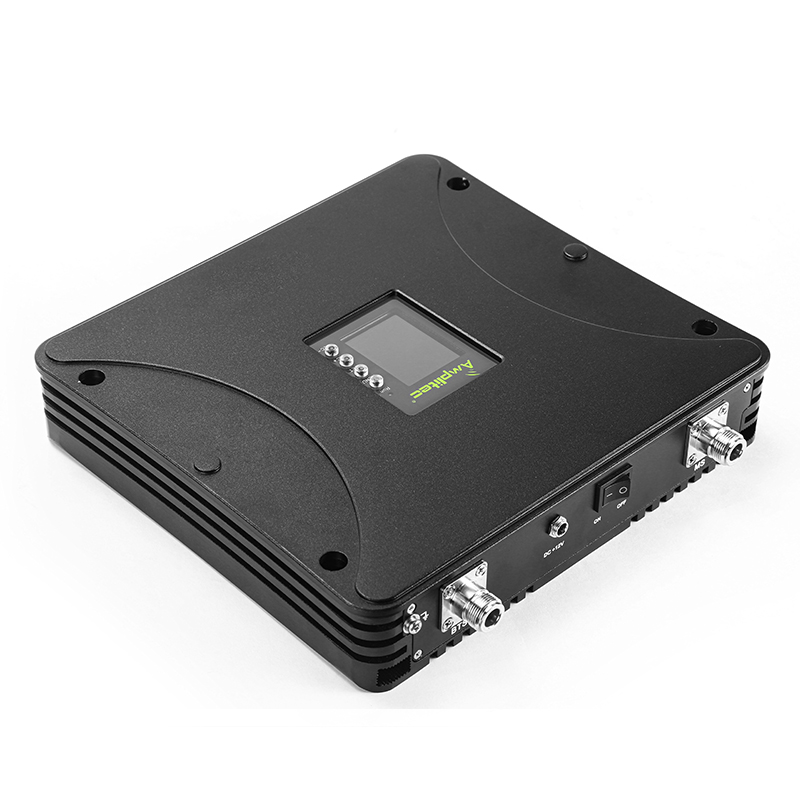

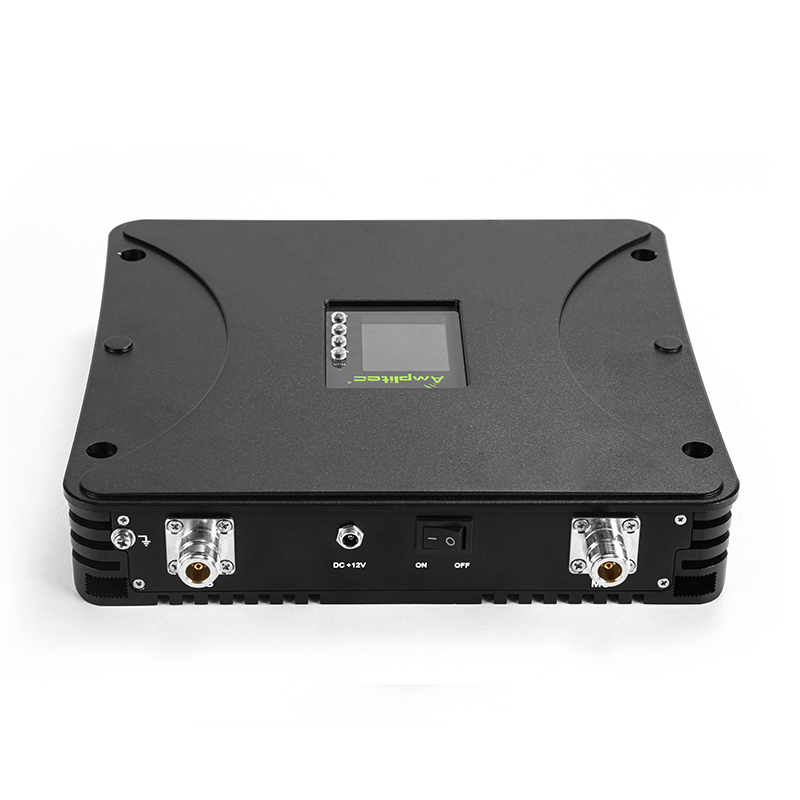

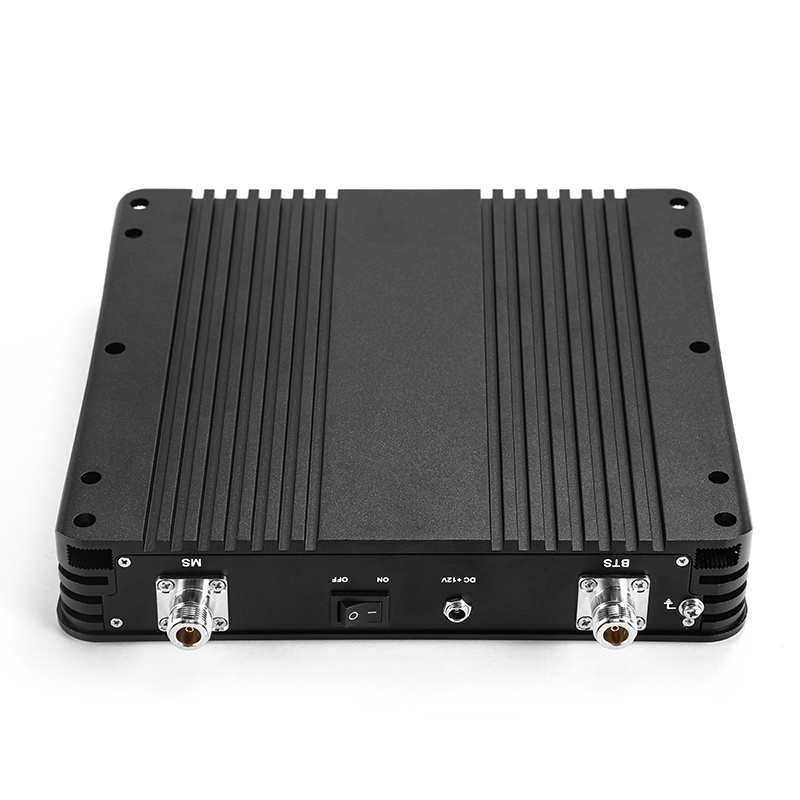

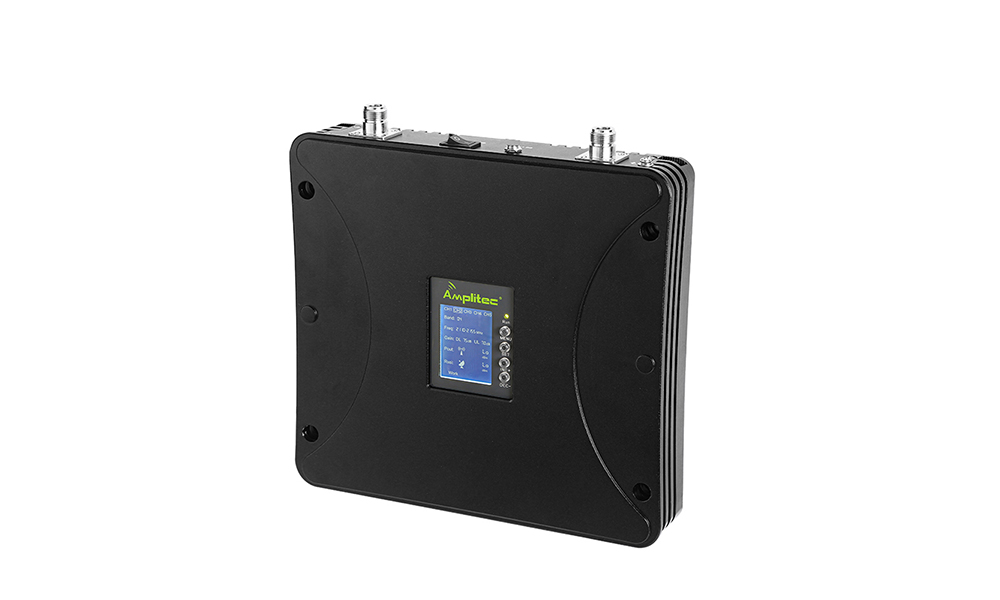

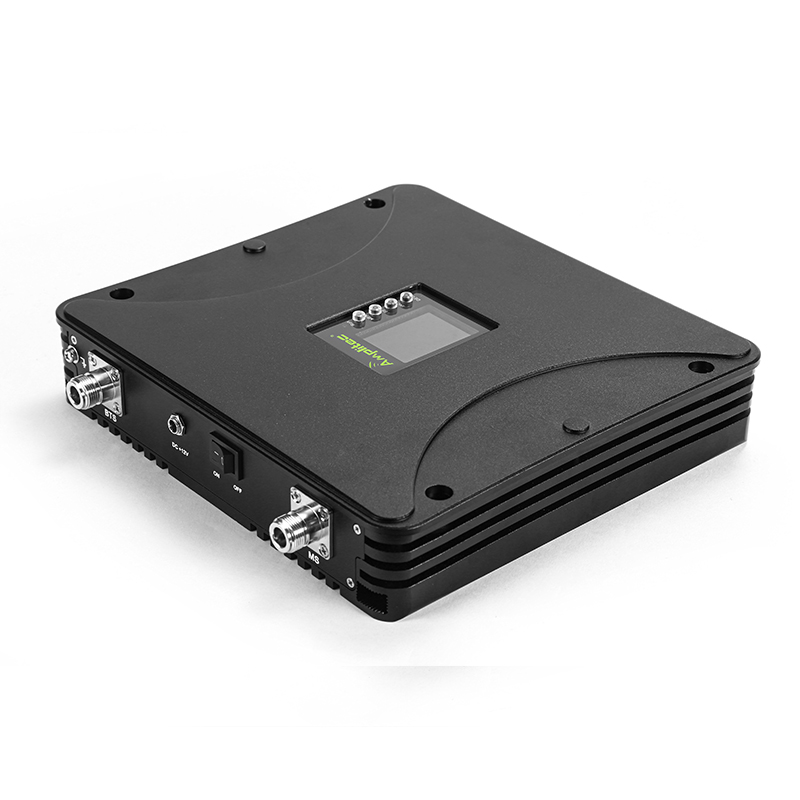

C20M五频手机信号放大器是一款智能化程度高的手机信号放大器,本产品的设计采用了数字ALC技术、抗干扰技术,具备实时检测覆盖场所的信号质量自行调整工作状态的功能,放大器可以根据检测到的接收信号强度自行调整上下行增益保持链路平衡;当室内外天线间的隔离度不够时自动降低增益满足隔离度消除自激;当覆盖范围内没有手机用户时设备会自动关闭降低能耗并减少对基站的干扰。
本系列产品有支持不同频段组合型号,选择合适的型号,一般可以支持当地多个运营商的2G、3G、4G信号,本产品外观新颖美观,结构简洁,安装和维护都非常简单,安装得当,可配置4副覆盖天线,是快速解决住宅、办公室、电梯、地下室等场所的信号覆盖问题的最佳选择。
推荐配置:
1)放大器主机 C20M 1台
2)室外天线 OY0727-0865 1个
3)室内天线 IO0727-03360 4个
4)功分器、耦合器
产品型号 | 频率范围 | |
上行 | 下行 | |
C20M-5B-BR1 | 703~748/824~849/1710~1785/1920~1980/2500~2570MHz | 758~803/869~894/1805~1880/2110~2170/2620~2690MHz |
C20M-5B-BR2 | 703~748/880~915/1710~1785/1920~1980/2500~2570MHz | 758~803/925~960/1805~1880/2110~2170/2620~2690MHz |
C20M-5B-SA | 703~748/824~849/1710~1755/1850~1910/2500~2570MHz | 758~803/869~894/2110~2155/1930~1990/2620~2690MHz |
C20M-5B-EU | 832~862/880~915/1710~1785/1920~1980/2500~2570MHz | 791~821/925~960/1805~1880/2110~2170/2620~2690MHz |
项目 | 上行 | 下行 | |
输出功率 | 15±2 dBm00000000000000000000000000000 | 20±2 dBm000000000000000000000000000000 | |
增益 | 70±2 dB | 75±2 dB | |
带内波动 | ≤6~15 dB | ≤6~15 dB | |
驻波 | ≤2 | ≤2 | |
最大无损输入功率 | -10 dBm | -10 dBm | |
杂散发射 | 9KHz~1GHz | ≤-36 dBm | ≤-36 dBm |
1GHz~12.75GHz | ≤-30 dBm | ≤-30 dBm | |
增益控制范围 | 1~31dB,步进1dB | ||
ALC控制范围 | ≥ 25 dB | ≥25 dB | |
ALC起控 10dB误差 | ∣△∣≤2 dB | ∣△∣≤2 dB | |
LCD 显示 | Band | 显示频段名称 | |
Gain | 显示上行下行增益 | ||
Pout | 显示下行输出功率 | ||
Work | 正常工作:显示,上行空闲关断:不显 | ||
ISO | 正常工作:不显;降额使用:显示;自激关断:闪显 | ||
ALC | 无启控:不显;启控5-10dB:显示;启控15-29dB:闪显 | ||
EVM | 满足 3GPP | ||
PCDE | 满足 3GPP | ||
ACRR | 满足 3GPP | ||
关断功能 | 有 | ||
链路平衡功能 | 有 | ||
自动熄屏 | 无操作下,3分钟后自动熄屏 | ||
实时自激消除功能 | yes | ||
噪声系数 | ≤8 dB | ≤8 dB | |
时延 | ≤1.5 μs | ≤1.5 μs | |
工作电源 | DC:12 V / 3 A | ||
射频接口 | N-Female | ||
防护等级 | IP40 | ||
适应环境温度 | -10℃ ~ +55℃ | ||
单机包装尺寸 | 250*230*50mm | ||
重量 | <2.5kg |
