电梯空间狭小,电梯井四周都用钢筋混凝土浇筑且高达几十米,电梯轿厢、电梯门都为金属材质,对手机信号的衰减极大,如果不安装信号放大器在轿厢内覆盖手机信号,电梯内根本无法正常使用手机。
在电梯机房内安装一台C17L信号放大器,选用对数周期天线作为Donor天线,安装在电梯机房外朝向基站塔方向,Service天线也选用对数周期天线,安装在电梯井口向下辐射电梯井道。如果电梯井道总高度超过50米,则需要在电梯轿厢顶部安装一台A17L系列电梯型信号放大器,选用低增益平板天线作为Service天线辐射轿厢内部,用方向性较好的对数周期天线作为Donor天线朝向电梯井口接收井口基站信号覆盖。

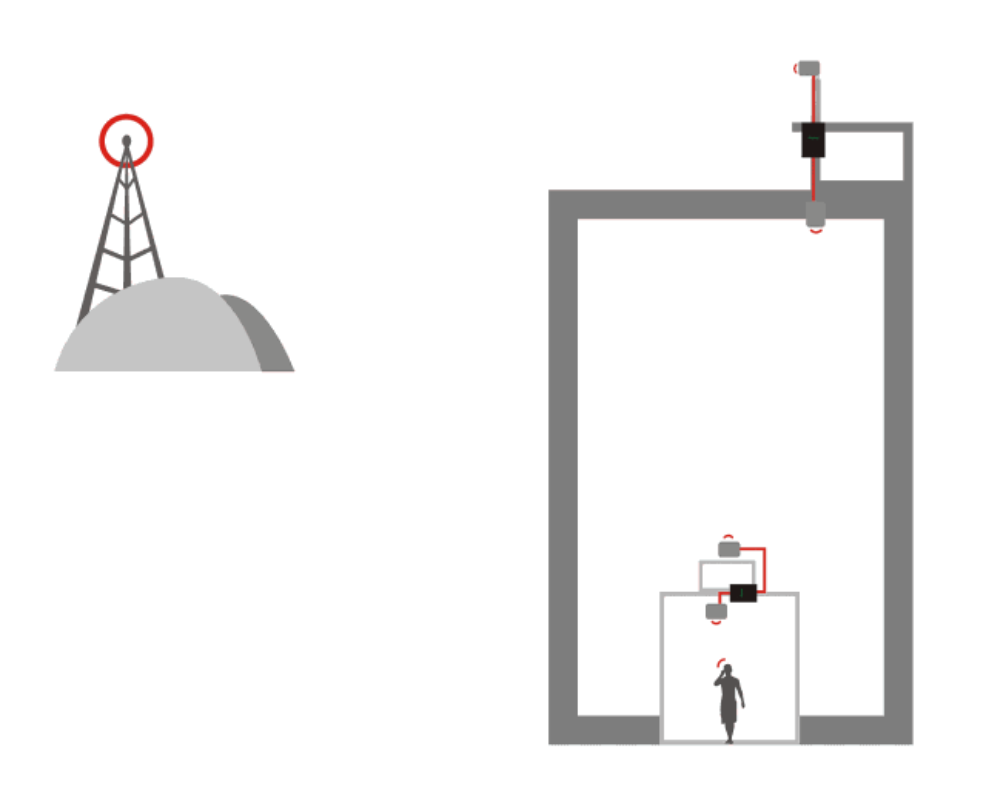

系统拓扑图:
材料清单:
设备名称 | 设备型号 | 数量 | 备注 |
电梯型放大器 | A17L 系列 | 1台 | 安装在电梯轿箱顶 |
普通型放大器 | C17L 系列 | 1台 | 安装电梯井口 |
对数周期天线 | OY0727-0965 | 3副 | 井口外、井口内、轿厢顶各1只 |
板装天线 | IP0727-0665 | 1副 | 覆盖轿厢内 |
同轴电缆 | 5D-FB | 10~20米 | |
电缆连接器 | N-C-J5D | 8个 |

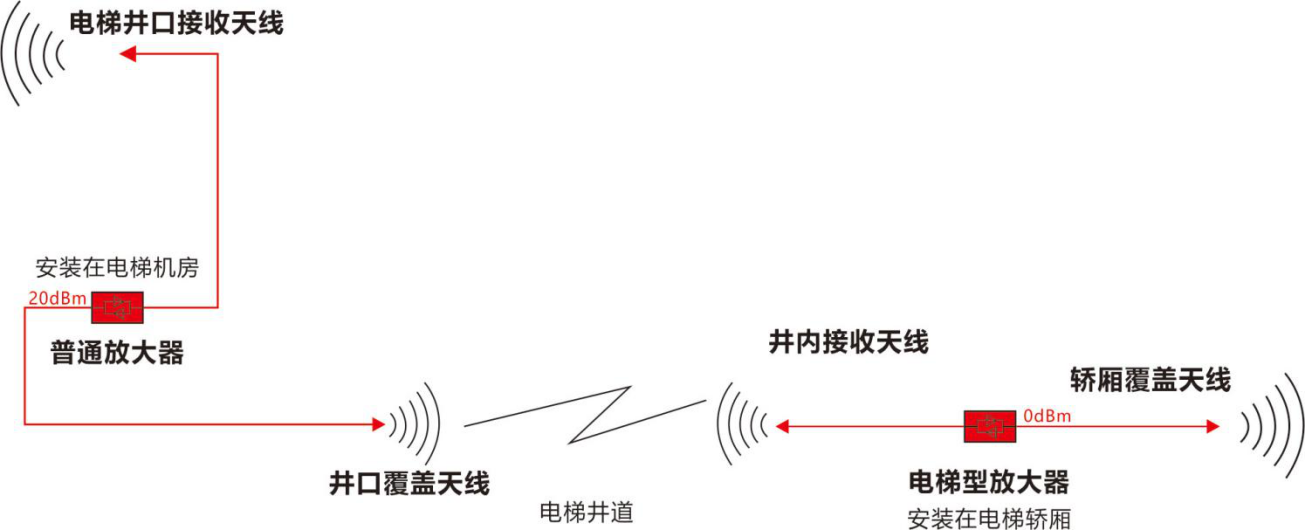

安装示意图:
