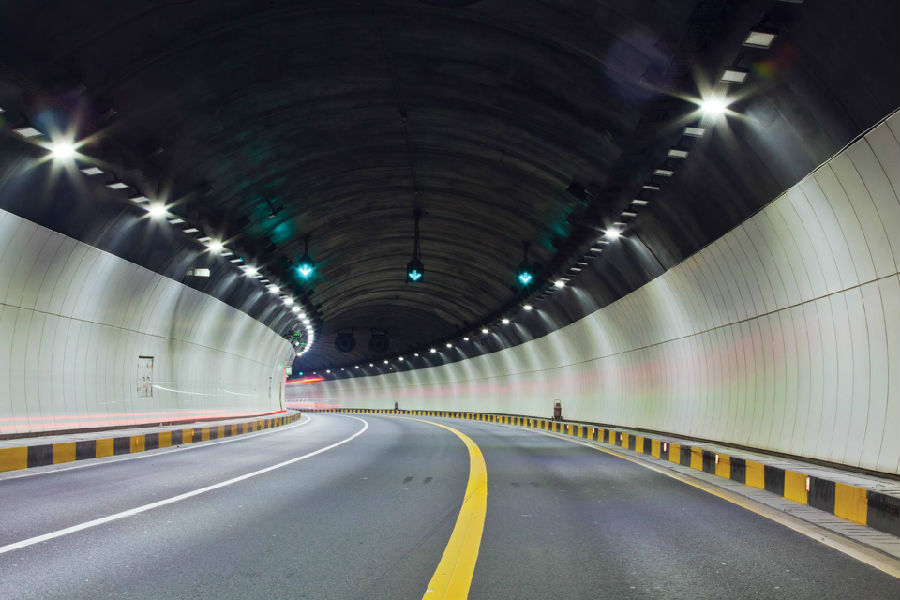

大隧道场景形式多样，按用途分有公路隧道和铁路隧道，地铁隧道，不同功能的隧道对信号覆的要求不一样；按隧道的结构分弯隧道、直隧道、长隧道、短隧道，不同结构隧道的信号覆盖方式也不一样。

一般情况下公路隧道和铁路隧道的通话或上网的请求量并不大，可以采用直放站延伸户外宏站信号来覆盖。以一段5公里长的直线公路隧道为例，采用一套1拖5的10W空耦型光纤直放站来覆盖。在隧道口安装一幅高增益户外板装天线接收基站信号，通过1/2“馈线连接至光纤直放站近端机，近端机安装在隧道内尽量靠近户外接收天线的位置，5台远端机分别安装在隧道内0.5km，1.5km，2.5km，3.5km，4.5km位置，近端机通过光缆串联5台远端机。每台远端机的射频输出口连接一只二路功分器再连接2副定向天线，2副定向天线反向安装，每只天线覆盖500米距离。

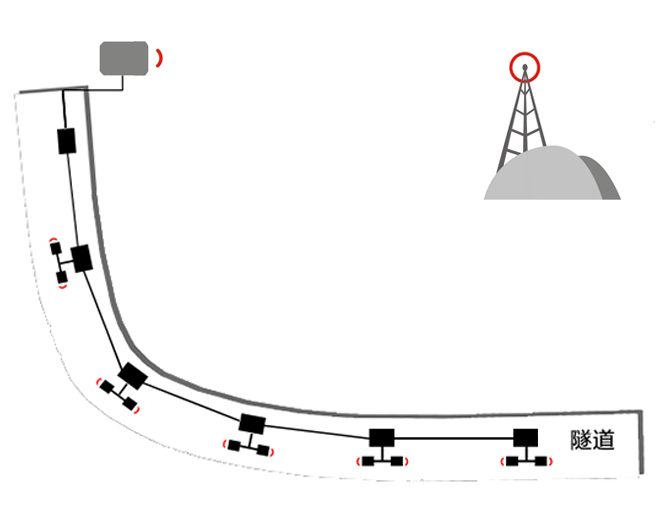

系统拓扑图：

材料清单:

效果演示图：
