项目 | 频率范围 | ||
上行 | 下行 | ||
输出功率 | 15±2 dBm | 17±2 dBm | |
增益 | 65±2 dB | 70±2 dB | |
带内波动 | ≤6~15 dB | ≤6~15 dB | |
驻波 | ≤2.5 | ≤2.5 | |
最大无损输入功率 | -10 dBm | -10 dBm | |
互调衰减 | ≤-40 dBc | ≤-40 dBc | |
杂散发射 | 9KHz~1GHz | ≤-36 dBm | ≤-36 dBm |
1GHz~12.75GHz | ≤-30 dBm | ≤-30 dBm | |
ATT衰减误差 | 1~10 dB | ∣△∣≤1 dB | ∣△∣≤1 dB |
10~20 dB | ∣△∣≤1 dB | ∣△∣≤1 dB | |
20~25 dB | ∣△∣≤1.5 dB | ∣△∣≤1.5 dB | |
ALC起控 10dB误差 | ∣△∣≤2 dB | ∣△∣≤2 dB | |
LCD Indication | Band | 显示频段名称 | |
Gain | 显示上行下行增益 | ||
Pout | 显示下行输出功率 | ||
Work | 正常工作:显示,上行空闲关断:不显 | ||
ISO | 正常工作:不显;降额使用:显示;自激关断:闪显 | ||
空闲关断功能 | 最大增益时,上行连续5±1分钟输入信号<-80dBm(空闲门限设置值),上行PA OFF,一旦输入信号大于等于-75dBm立刻上行PA ON. | ||
实时自激消除功能 | 测试下行,设备有自激时(隔离度小于增益时),降额使用,严重自激时(隔离度小于增益15及以上时),则关断设备 | ||
关断功能 | 严重自激关断,过输入关断(大于ALC控制范围,5s内上下行PA OFF,间隔30±5s重启设备,连续3次均为大于ALC控制范围,永久关闭,直到设备重新上电) | ||
噪声系数 | ≤8 dB | ≤8 dB | |
时延 | ≤1.5 μs | ≤1.5 μs | |

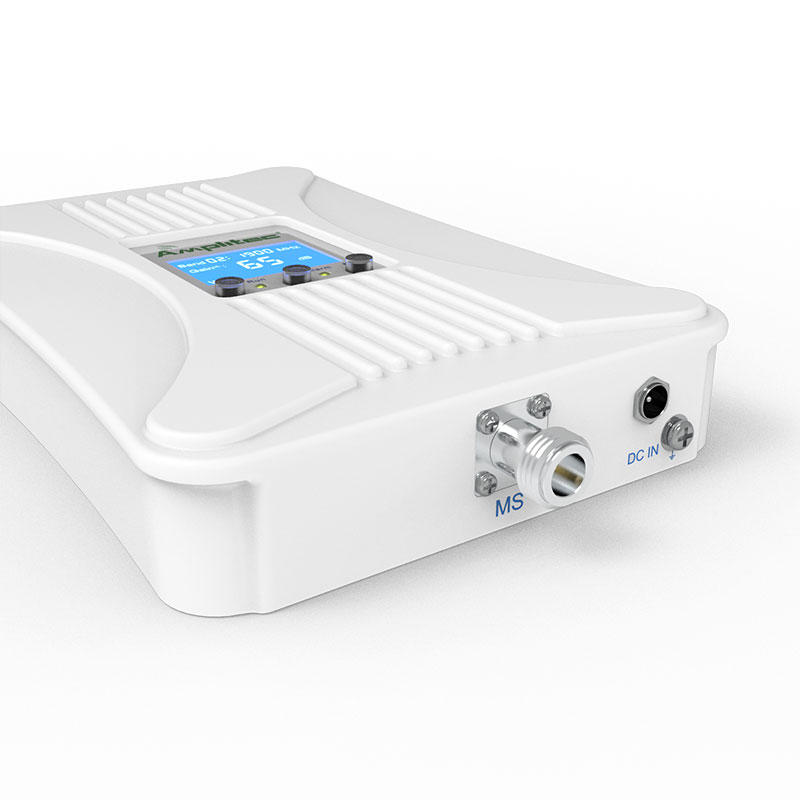

工作电源 | DC:5 V / 2 A | ||

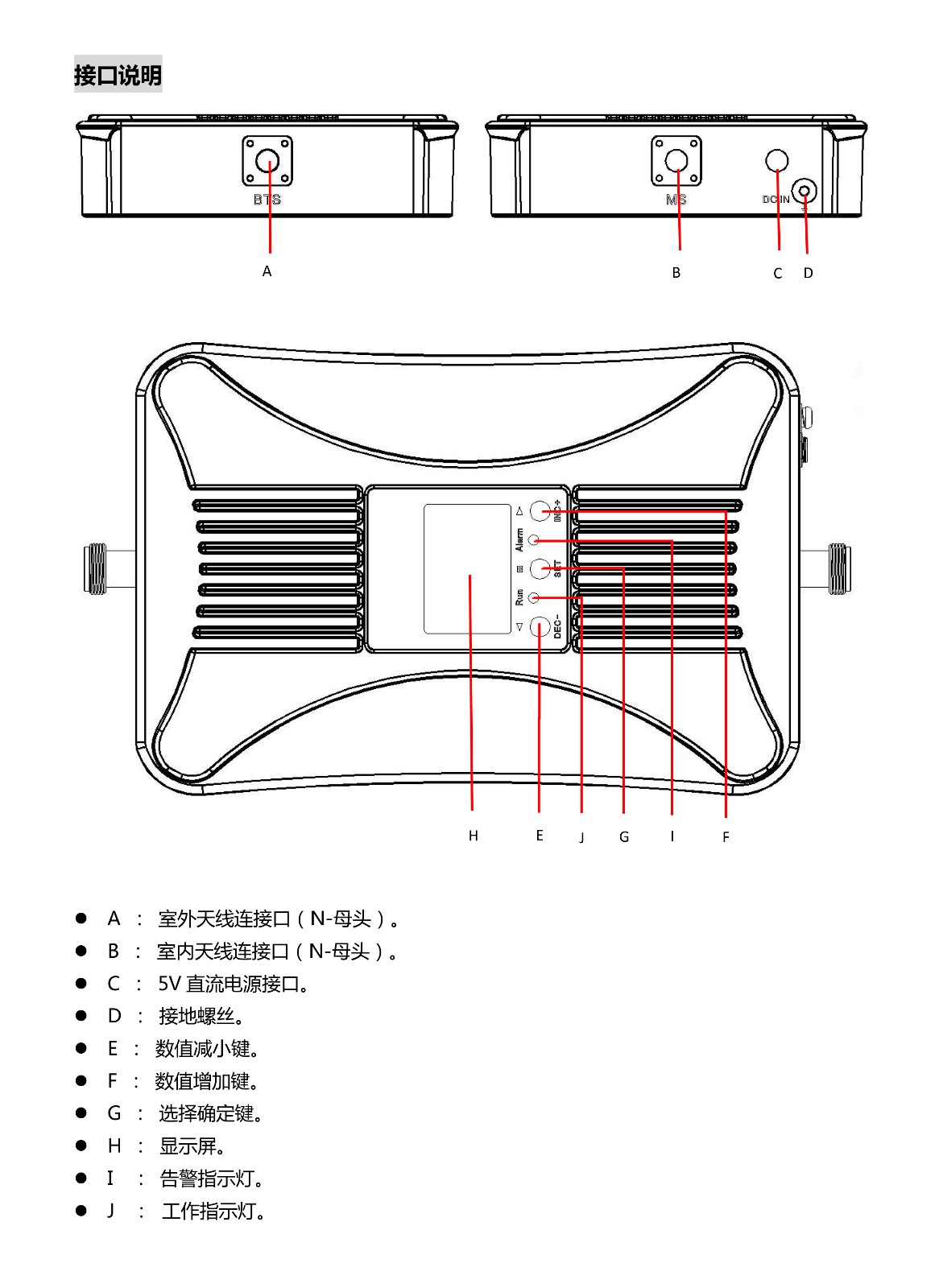

射频接口 | N-Female | ||
防护等级 | IP40 | ||
适应环境温度 | -10℃ ~ +55℃ | ||
尺寸 | 220*140*37mm | ||
重量 | <1.2kg |
