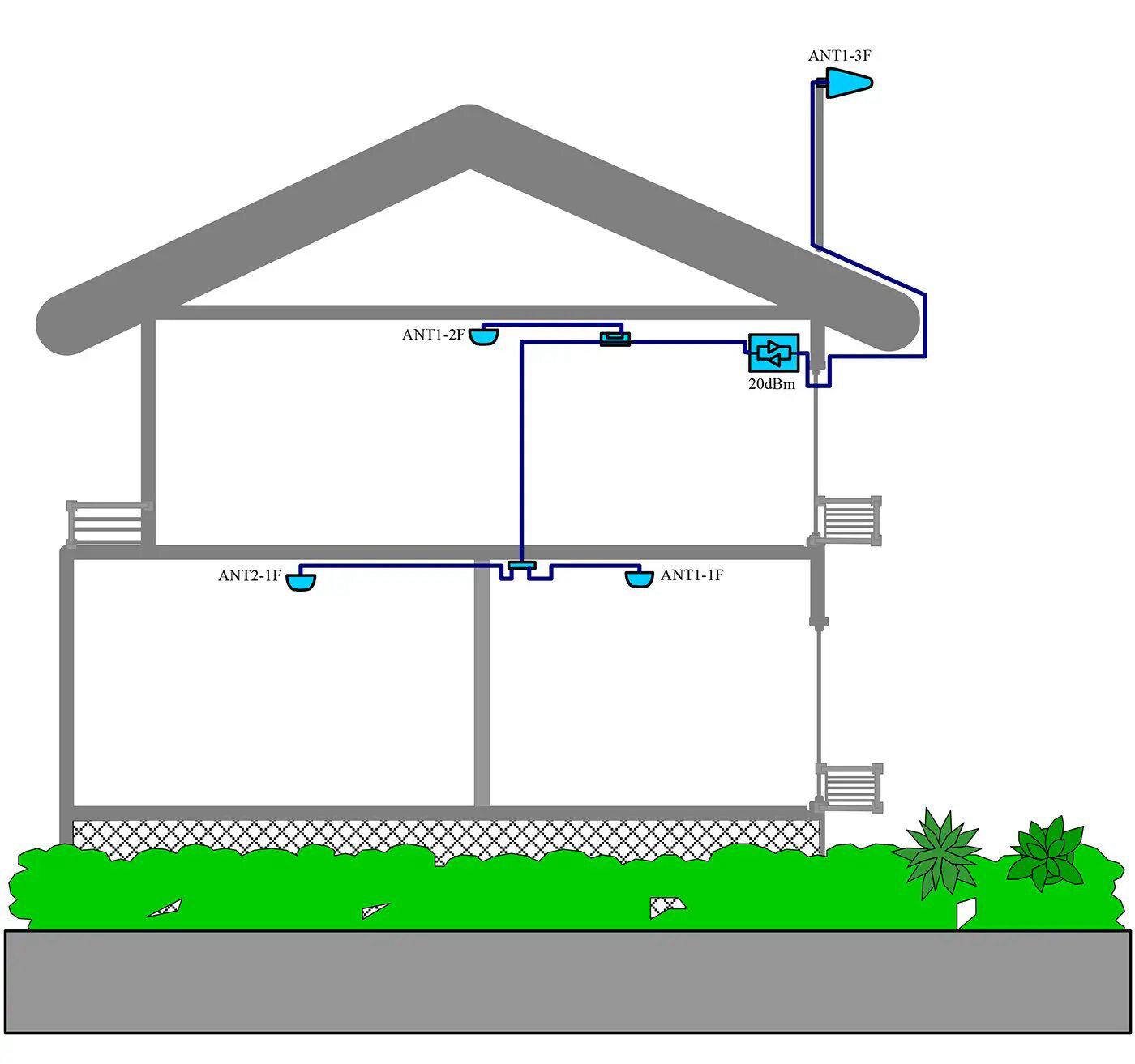

型号

C20M-BxNx

支持频段

Band 1，2，3，4，5，7，8，20，28中任意一个FDD 4G频段 + NR40,41,78中任意一个TDD 5G 频段组合

工作带宽

支持定制带宽

增益

UL 70dB±2 / DL 70±2dB

带内波动

≤15dB @ Band 2，8，20，28

≤12dB @ Band 3 ，7

≤8dB @ Band 5，28A

≤6dB @ Band 1，4，

≤5dB @ NR 40,41,78 100MHz带宽

输出功率

UL 17dBm±2 / DL 20±2dBm

增益衰减

1~31dB, 1dB步进

ALC控制范围

UL≥40dB / DL≥25dB

驻波

≤2.0

最大无损输入功率

-10dBm

杂散发射

9KHz~1GHz

≤-36dBm

1GHz~12.75GHz

≤-30dBm

ACLR

BW_channel

UL≥35dB / DL≥40dB

2 X BW_channel

UL≥45dB / DL≥45dB

EVM

@64QAM≤8% ,@256QAM≤3.5%

噪声系数

≤8.0 dB

关断功能

自激关断，过温关断，上行休眠关断

自激检测和消除功能

实时自激检测，隔离度小于增益+15dB时自动降低增益

链路平衡功能

根据下行功率情况，自动同步调整上行链路增益

LTD “RUN” 指示功能

工作正常

绿色

上行空闲关断（静噪）

绿色闪烁

ISO降额工作

橙色

ALC 起控≥13 dB

橙色闪烁

停止工作

红色

LCD指示功能

Band

显示频段名称

Gain

显示上行下行增益

Pout

显示下行输出功率

Rssi

显示下行输入功率

Work

正常工作：点亮；上行空闲关断：不显示

ISO

正常工作：不显；降额使用：显示；自激关断：闪显

ALC(±2dB)

无起控：不显；起控3~12dB：显示；起控≥13dB：闪显

系统时延

≤1μs

工作电压

DC 12V/2A

最大功耗

≤20W

防护等级

IP40

工作湿度

<90%

工作温度

0℃ ~ +50℃

射频接头

SMA-母

整机尺寸

180*130*45mm

整机净重

<1.8kg

注：型号中的"x" 表示3GPP频段号Band 1, 2, 3, 4, 5, 7, 8, 20, 28和NR 40, 41, 78
