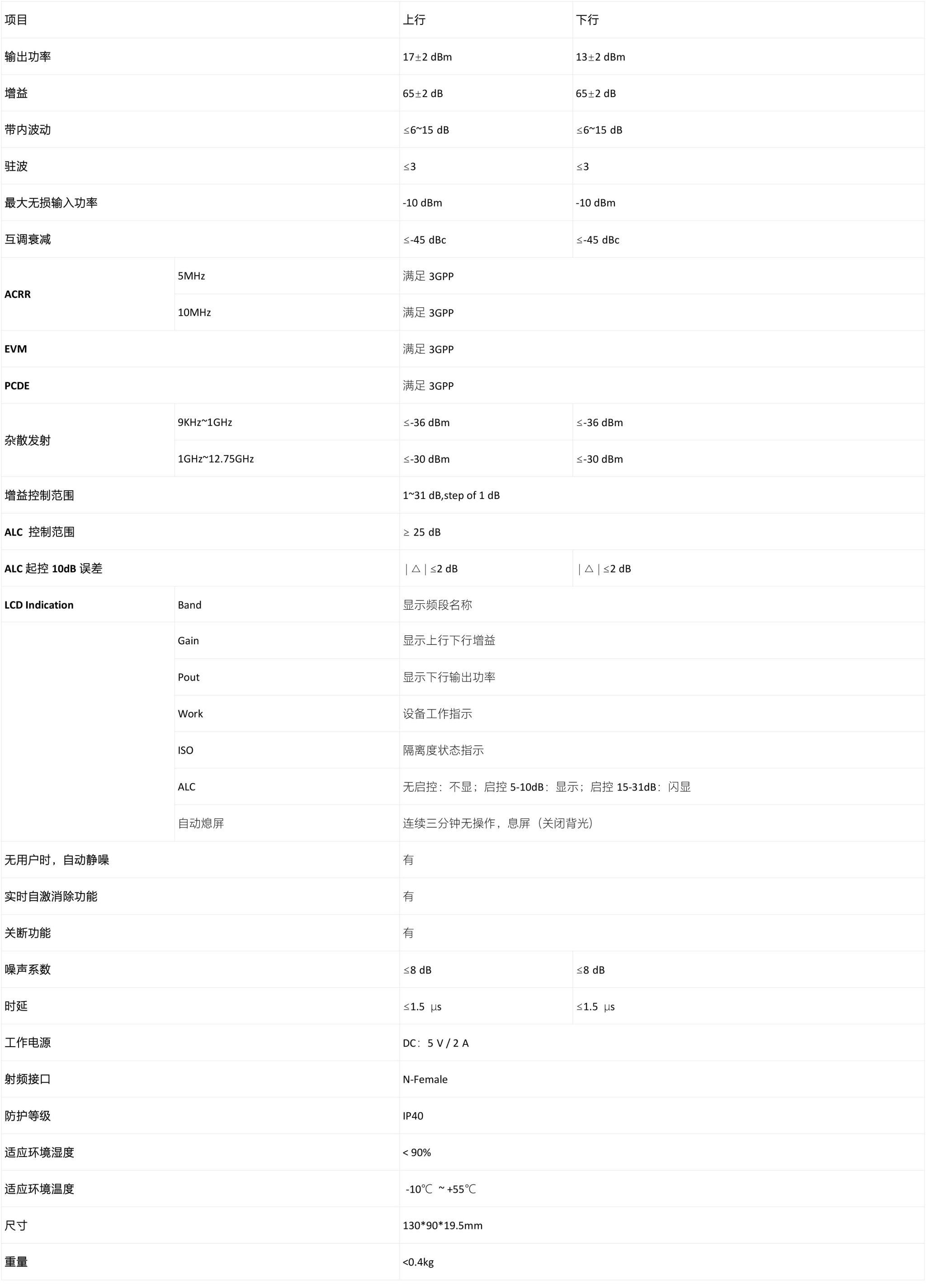

型号 | C13L-Bx | |
支持频段 | 3GPP Band 1,2,3,4,5,7,8,20,28中任意一个频段 | |
工作带宽 | 全带宽 | |
增益 | UL 65±3dB / DL 65±3dB | |
带内波动 | ≤15dB @ Band 2,8,28,20 | |
≤12dB @ Band 3 | ||
≤8dB @ Band 5,7,28A | ||
≤6dB @ Band 1,4, | ||
输出功率 | UL 17dBm±2 / DL 13±2dBm | |
增益衰减 | 1~31dB, 1dB步进 | |
ALC控制范围 | UL≥25dB / DL≥25dB | |
驻波 | ≤2.0 | |
最大无损输入功率 | -10dBm | |
杂散发射 | 9KHz~1GHz | ≤-36dBm |
1GHz~12.75GHz | ≤-30dBm | |
ACLR | BWchannel | UL≥35dB / DL≥40dB |
2 X BWchannel | UL≥45dB / DL≥45dB | |
EVM | @64QAM≤8% ,@256QAM≤3.5% | |
噪声系数 | ≤8.0 dB | |
关断功能 | 自激关断,过温关断,上行休眠关断 | |
自激检测和消除功能 | 实时自激检测,隔离度小于增益+15dB时自动降低增益 | |
链路平衡功能 | 根据下行功率情况,自动同步调整上行链路增益 | |
LCD Indication | Band | 显示频段名称 |
Gain | 显示上行下行增益 | |
Pout | 显示下行输出功率 | |
Work | 正常工作:显示,上行空闲关断:不显 | |
ISO | 正常工作:不显;降额使用:显示;自激关断:闪显 | |
ALC(±2 dB) | 无起控:不显;起控3~12dB:显示;起控≥13dB:闪显 | |
自动熄屏 | 连续三分钟无操作,息屏(关闭背光) | |
RUN LED 指示灯 | 工作正常 | 绿色 |
上行休眠 | 绿色闪烁 | |
ISO降额工作 | 橙色 | |
停止工作 | 红色 | |
Alarm LED 指示灯 | ALC未起控 | 绿色 |
ALC起控3~12 dB | 橙色 | |
ALC起控 ≥13 dB | 红色 | |
系统时延 | ≤1.5μs | |
工作电压 | DC 5V | |
最大功耗 | ≤4W | |
防护等级 | IP40 | |
工作湿度 | <90% | |
工作温度 | 0℃ ~ +50℃ | |
射频接头 | N-母 | |
整机尺寸 | L130 xW90 xH19.5 mm | |
整机净重 | ≤ 0.4 Kg |
C13L单频手机信号放大器是一款智能化程度高的手机信号放大器,本产品的设计采用了数字ALC技术、抗干扰技术,具备实时检测覆盖场所的信号质量自行调整工作状态的功能,放大器可以根据检测到的接收信号强度自行调整上下行增益保持链路平衡;当室内外天线间的隔离度不够时自动降低增益满足隔离度消除自激;当覆盖范围内没有手机用户时设备会自动关闭降低能耗并减少对基站的干扰。
本系列产品有支持不同频段的型号,选择合适的型号,一般可以支持当地多个运营商的2G、3G、4G信号,本产品外观新颖美观,结构简洁,安装和维护都非常简单,安装得当,覆盖范围可达200平方米,是快速解决住宅、办公室、电梯、地下室等场所的信号覆盖问题的最佳选择。
