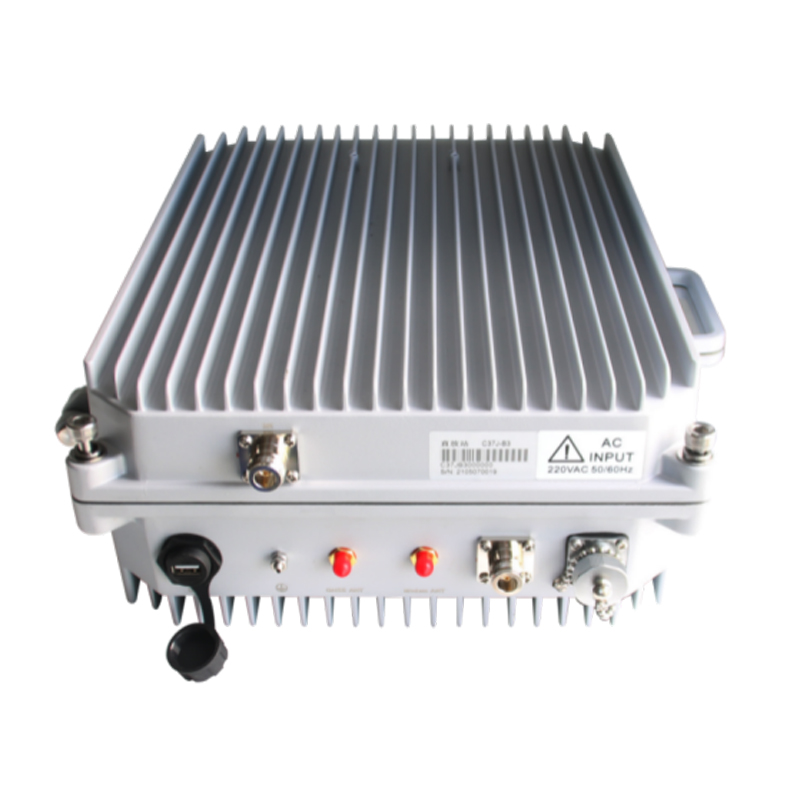

型号：L37-Bx ，“x”代表3GPP Band 1，2，3，4，5，7，8，20，28中任意一个频段号 |
项目 | 上行 | 下行 |
支持频段 | 3GPP Band 1，2，3，4，5，7，8，20，28中任意一个频段 |
工作带宽 | 全带宽，可定制带宽 |
增益 | 45±2dB | 50±2dB |
功率 | 0±2 dBm | 37±2 dBm |
带内波动 | Band 2，20，28 | ≤12dB | ≤12dB |
Band 3，8 | ≤10dB | ≤10dB |
Band 5，7，28A | ≤6dB | ≤6dB |
Band 1，4 | ≤5dB | ≤5dB |
驻波 | ≤2.0 | ≤2.0 |
MGC | 1-31dB,1dB步进 | 1-31dB,1dB步进 |
ALC | ≥25dB | ≥25dB |
最大无损输入功率 | 0dBm | 10 dBm |
ACLR | BWchannel | ≥ 35 dB | ≥ 40 dB |
2×BWchannel | ≥ 45 dB | ≥ 45 dB |
杂散发射 | 9KHz~1GHz | ≤-36 dBm | ≤-36 dBm |
1GHz~12.75GHz | ≤-30 dBm | ≤-30 dBm |
EVM | @64QAM≤8% ,@256QAM≤3.5% |
噪声系数 | ≤6dB | -- |
系统时延 | ≤1.5 μs | ≤1.5 μs |
AlarmLED 指示灯 | ALC未起控 | — | 绿色 |
ALC起控3~12dB | — | 橙色 |
ALC起控≥13dB | — | 红色 |
工作电压 | AC220V |
最大功耗 | ≤90W |
射频接头 | N-母 |
防护等级 | IP65 |
工作湿度 | < 90% |
工作温度 | 0℃ ~ +50℃ |
整机尺寸 | 370*332*137mm |
整机净重 | <15kg |
干线放大器一般主要用于配合直放站解决室内信号盲区的设备，采用双端口全双工设计，安装方便，可靠性高。若作为分布式室内覆盖系统使用，它们也可用作线路中继放大或延伸放大，增加覆盖区域面积。
干线放大器主要用于室内分布系统中补偿由于信号传输和分配而引起的功率衰耗。有效避免室内覆盖系统中由于多级放大，噪声电平累积而引起的通话质量差的问题。
干线放大器为有源器件，在采用干线手机信号放大器的室内分布系统中需要考虑干放的噪声系数对于分布系统下行的灵敏度影响和对于整个分布系统上行的噪声抬高。干放的上下行增益调节，既要保证上行增益不能过高影响系统性能，下行增益保证放大支路的天线口有效发射功率，又要注意上下行增益调节适度保证上下行平衡。
L37系列双频干线放大器采用成熟的射频滤波技术，低噪声、低杂散、带内波动小内置ALC输出电平自动控制电路，输出电平稳定，适应于小型室内分布系统补偿射频电缆过长导致的信号覆盖损耗。
