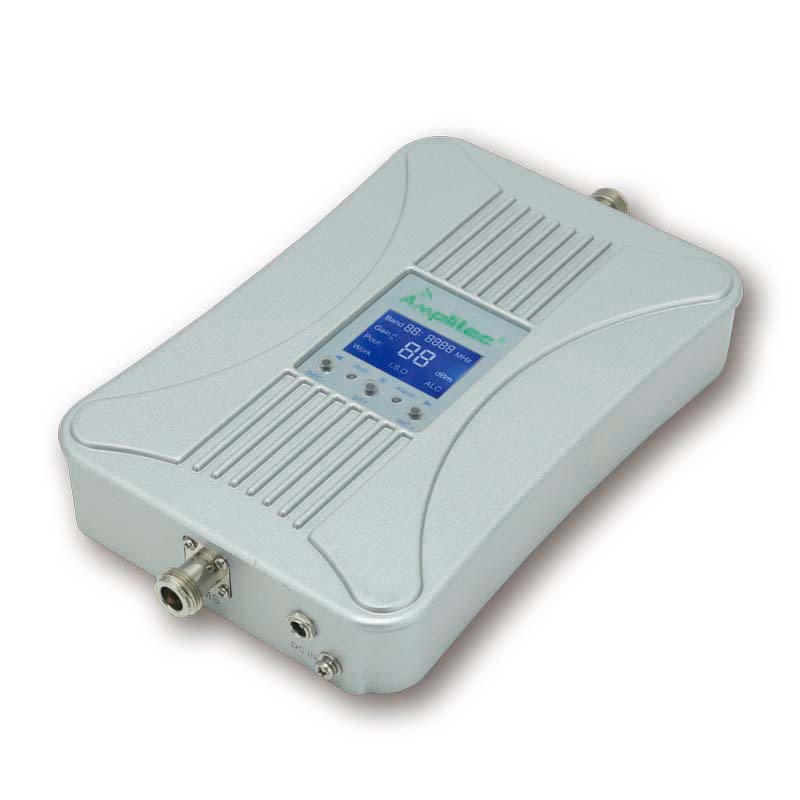

型号：C17/C20L-BxBx ，“x”代表3GPP Band 1，2，3，4，5，7，8，20，28中任意一个频段号

项目

上行

下行

支持频段

3GPP Band 1，2，3，4，5，7，8，20，28中任意两个频段组合

工作带宽

常规品全带宽，可定制带宽

增益

65±3dB

70±3dB

带内波动

Band 2，20，28

≤15dB

≤15dB

Band 3，8

≤12dB

≤12dB

Band 2，7，28A

≤8dB

≤8dB

Band 1，4

≤6dB

≤6dB

驻波

≤2.0

≤2.0

功率

15±2 dBm

20±2 dBm

MGC

1-31dB,1dB步进

1-31dB,1dB步进

ALC

≥25 dB

≥25 dB

最大无损输入功率

-10 dBm

-10 dBm

ACLR

BW_channel

≥ 35 dB

≥ 38 dB

2×BW_channel

≥ 45 dB

≥ 45 dB

Spurious Emission

9KHz~1GHz

≤-36 dBm

≤-36 dBm

1GHz~12.75GHz

≤-30 dBm

≤-30 dBm

EVM

@64QAM≤8% ,@256QAM≤3.5%

噪声系数

≤8 dB

≤8 dB

系统时延

≤1.5 μs

≤1.5 μs

RUN LED 指示灯

工作正常

绿色

上行空闲关断（静噪）

绿色闪烁

ISO降额工作

橙色

停止工作

红色

 Alarm LED 指示灯

ALC未起控

—

绿色

ALC起控3~12 dB

—

橙色

ALC起控 ≥13 dB

—

红色

LCD 显示屏

Band

显示频段名称

Gain

显示上行下行增益

Pout

显示下行输出功率

Work

正常工作：显示，上行空闲关断：不显

ISO

正常工作：不显；降额使用：显示；自激关断：闪显

ALC

无起控：不显；起控3~12dB：显示；起控≥13dB：闪显

关断功能

上行休眠关断功能

过功率关断

自激关断

自激检测和消除功能

实时自激检测，隔离度小于（增益+15dB）时自动降低增益

工作电压

DC 5V

最大功耗

≤10W

射频接头

N-母

防护等级

IP40

工作湿度

< 90%

工作温度

0℃ ~ +50℃

整机尺寸

206 x 140 x 37 mm (不含连接器）

整机净重

≤2Kg
