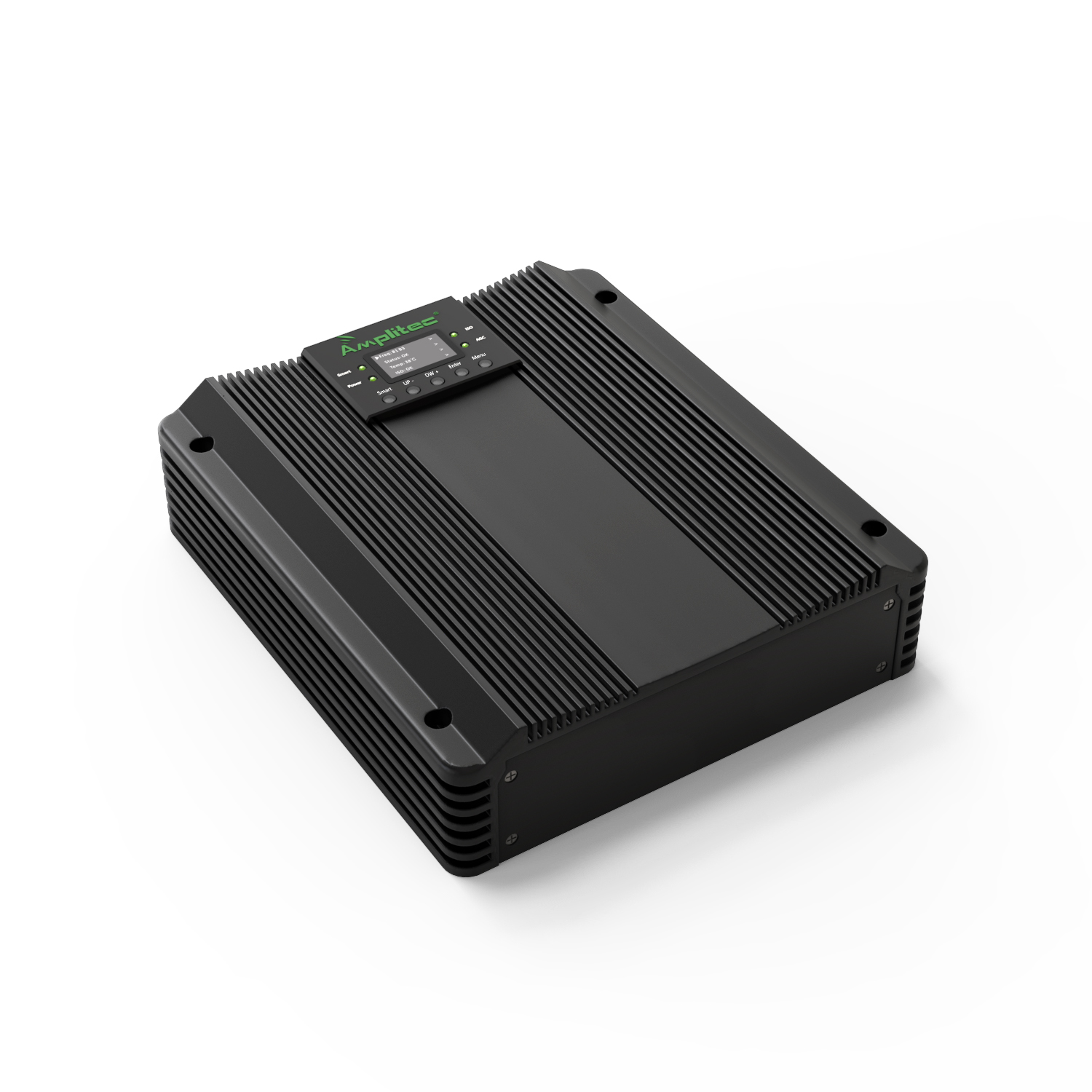

型号：C27S-BxBxBx  “x”代表3GPP Band 1，2，3，4，5，7，8，20，28中任意一个频段号

项目

上行

下行

支持频段

3GPP Band 1，2，3，4，5，7，8，20，28中任意三个频段

工作带宽

全频段，可定制带宽

增益

75±3 dB

80±3 dB

功率

20 ± 2 dBm

27 ± 2 dBm

带内波动

Band 8，20，28

≤15dB

≤15dB

Band 2，3，

≤12dB

≤12dB

Band 5，7，28A

≤8dB

≤8dB

Band 1，4

≤6dB

≤6dB

增益衰减

1~31dB，1dB步进

1~31dB，1dB步进

ALC控制范围

≥ 25dB

≥ 25dB

驻波

≤2

≤2

最大无损输入功率

-10 dBm

-10 dBm

杂散发射

9KHz~1GHz

≤-36 dBm

≤-36 dBm

1GHz~12.75GHz

≤-30 dBm

≤-30 dBm

ACLR

BW_channel

≥ 38 dB

≥ 38 dB

2×BW_channel

≥ 45 dB

≥ 45 dB

EVM

@64QAM≤8% ,@256QAM≤3.5%

噪声系数

≤8 dB

≤8 dB

系统时延

≤1.5 μs

≤1.5 μs

Smart LED

智能模式

绿色

正常模式

不亮

ISO LED

正常

—

绿色

在80~94 dB

—

橙色

低于 ≤79 dB

—

红色

AGC 告警

不起控

—

绿色

起控3~22 dB

—

橙色

起控 ≥23 dB

—

红色

OLED本地控制

1.上行&下行增益

2.温度报警门限

3.温度报警使能开关

4.上行&下行功放开关

5.上行链路休眠门限

6.上行链路休眠开关

OLED 本地监控

1.上行&下行输入功率

2.上行&下行输出功率

3.设备温度

4.报警（超温报警、ISO报警、DL电源报警）

5.上行&下行功放开关

6.ISO( 隔离度 )

关断功能

空闲关断功能

自激关断

过输入关断

过温保护

下行过输出关断

链路自动平衡功能

根据下行功率情况，自动同步调整上行链路增益

自动熄屏

无操作下，3分钟后自动熄屏

工作电压

DC: 27V

最大功耗

< 120 W

射频接头

N-母

阻抗

50 欧姆

防护等级

IP40

工作湿度

< 90%

工作温度

-10℃ ~ +55℃

整机尺寸

360 x 268 x 100 mm (不含连接器）

整机净重

≤6 Kg
