移动5G NR 室内变频MIMO室分系统

移动5G NR 室内变频MIMO室分系统
  • 移动5G NR 室内变频MIMO室分系统

移动5G NR 室内变频MIMO室分系统

● 一条馈线实现45G MIMO功能； ● 5G双路输出功率自动平衡功能； ● 支持兼容接入2G/3G/4G系统； ● lPOE远程供电给远端机； ● 低功耗、低成本； ●无线接入网管平台，可远程维护。
联系我们

型号

M27T-BxBx-MU/EU/RU

M27T-BxBxBx-MU/EU/RU

频段

Any two band in“x”

Any three band in“x”

工作带宽

can be customized

增益

UL 40dB , DL 40dB

输出功率

UL -20dBm, DL 27dBm

增益衰减

1~31dB, Step of 1dB

ALC 控制范围

≥ 30 dB

驻波

≤ 2.0

杂散发射

≤-36dBm @ 9KHz~1GHz, ≤-30dBm @ 1GHz~12.75GHz

ACRR

Fully comply with 3GPP

EVM

Fully comply with 3GPP

PCDE

Fully comply with 3GPP

旁路增益

Fully comply with 3GPP

噪声系数

≤ 6dB

时延

≤13μs

光纤接口

LC/LC

尺寸

440*330*47mm @ MU,

440*330*70mm @ EU,

350*195*120mm @ RU

重量

<5kg @ MU,

<6.5kg @ EU,

<8.2kg @ RU

电源

AC 100~264V/50Hz @MU & EU,

AC 100~264V/50Hz or DC 48V by EU @RU

注：字母“x”表示 3gpp 频段号：1、2、3、4、5、7、8、20、25、28、66

Muti-service Digital Distributed Access System对馈入的2G, 3G, 4G, 5G射频信号进行数字化处理后转换成光信号，并通过光纤传输和分布的室内、外覆盖。该系统由Main Unit（MU）、Extended Unit(EU)、Remote Unit(RU)三部分组成，用于2G、3G、4G、5G无线通信信号深度覆盖。

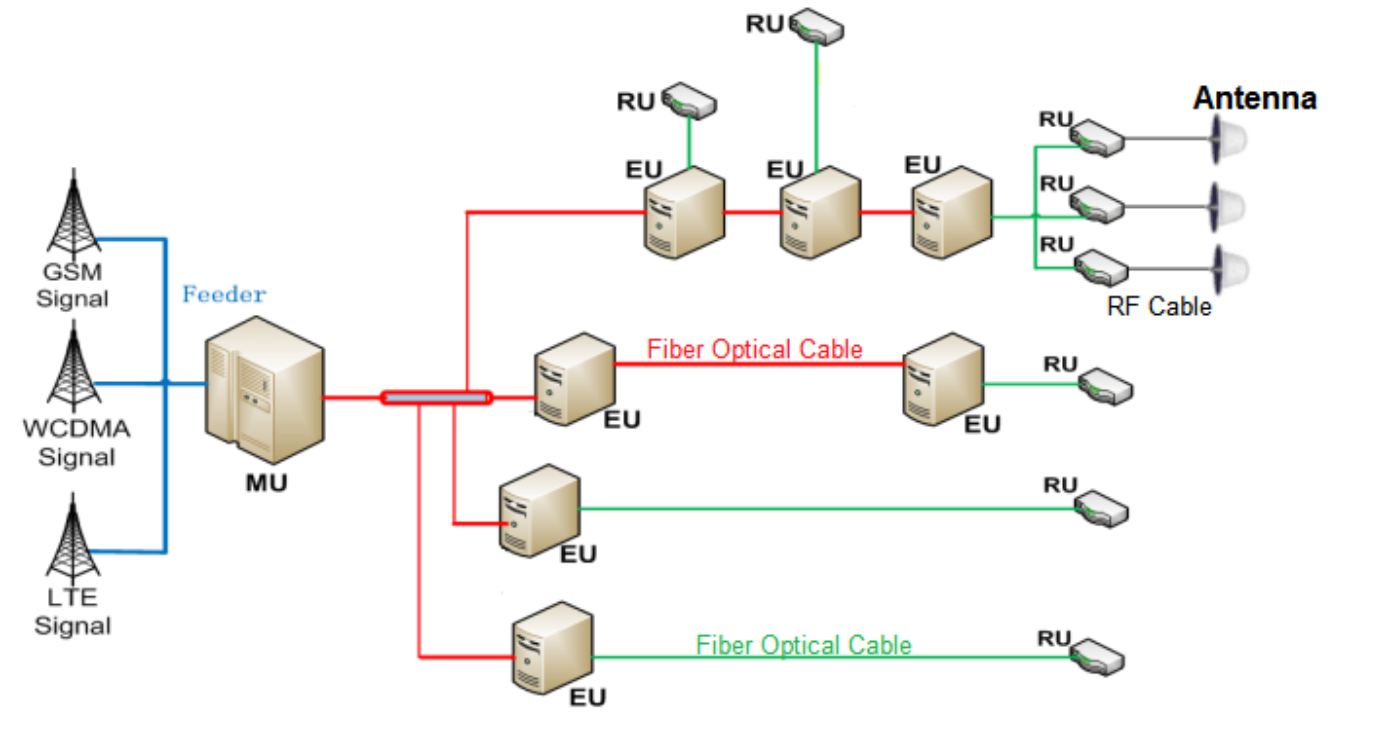

Muti-service Digital Distributed Access System组网结构如下图所示：

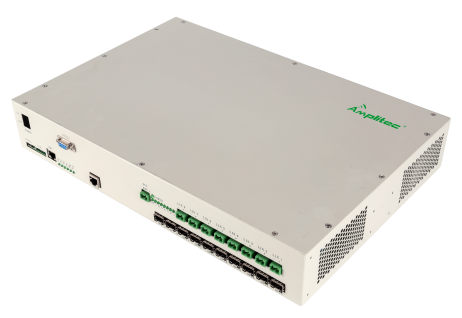

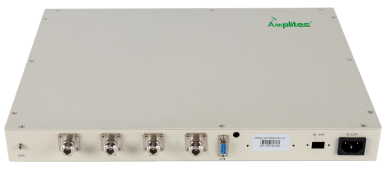

MU单元将RRU提供的2G\3G\4G MIMO下行射频信号耦合进光纤分布系统，转换成数字信号后进行组帧，经光电转换为光信号后通过光纤传至扩展单元。同时，将扩展单元上传的光信号转换成数字信号后进行解帧，然后转换成上行射频信号传至信源。MU单元支持对所属的EU、RU单元进行远程监控管理功能。



EU单元将MU元下发的数字信号转发至多个远端单元；同时，将多个远端单元上传的信号进行合路，然后传至MU单元。EU单元支持链型级联组网，还支持对RU单元远程供电。扩展单元支持对所属远端单元进行远程监控管理功能。

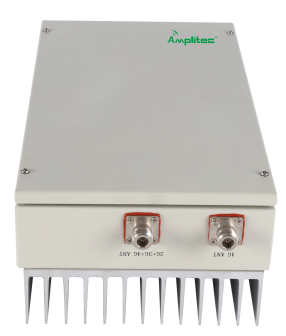

RU单元将EU单元下发的数字信号转成射频信号，实现2G、3G、4G MIMO信号覆盖；同时将接收的上行射频信号转成数字信号，传至EU单元。
