项目概况：

青岛午山社区是青岛市棚户片区改造工程的一部分，2018年建成A11, A13, A16, A19住宅楼，根据青岛市住建局相关标准，住宅楼的地下车库及电梯需覆盖移动、联通、电信三家运营商的3G4G信号。

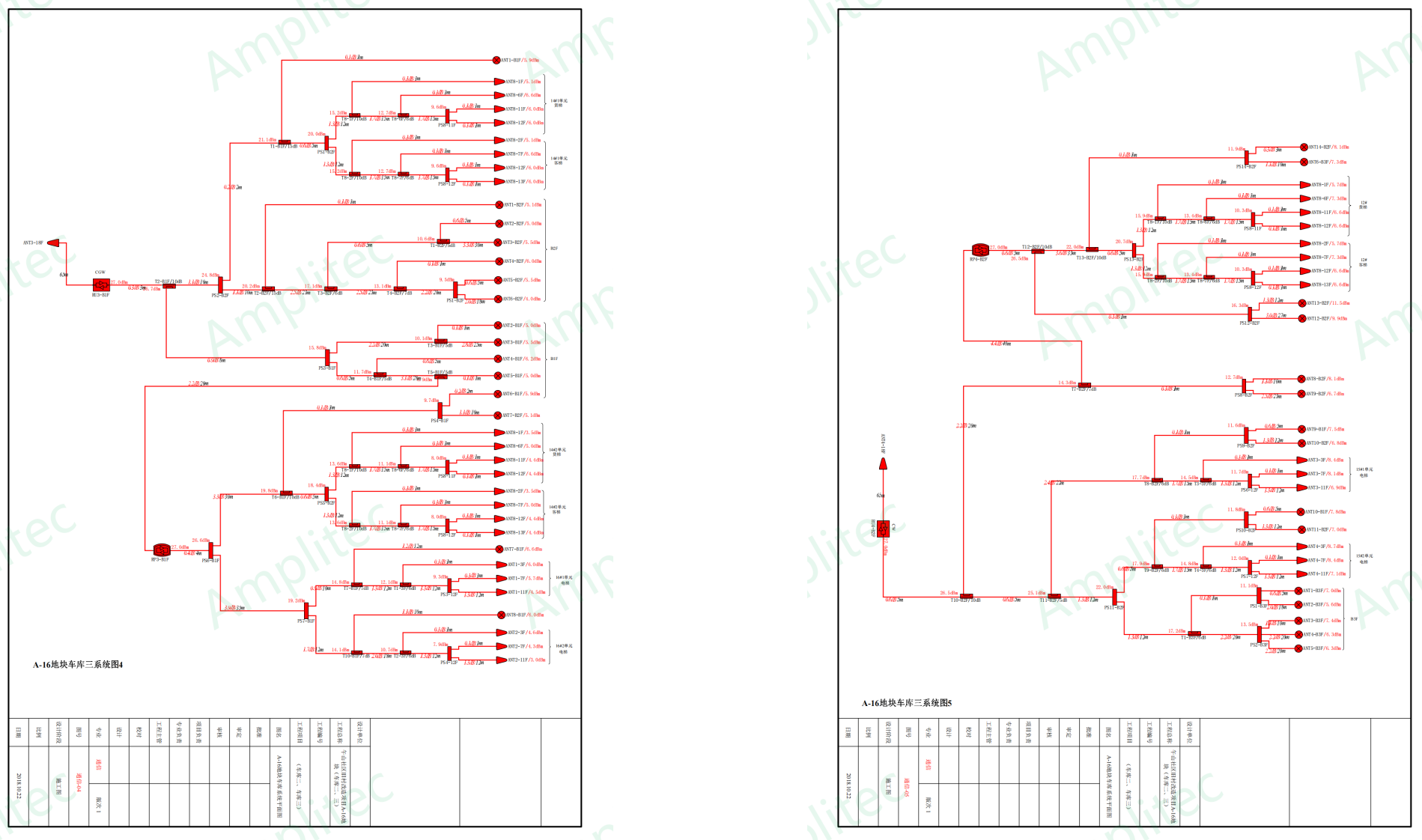

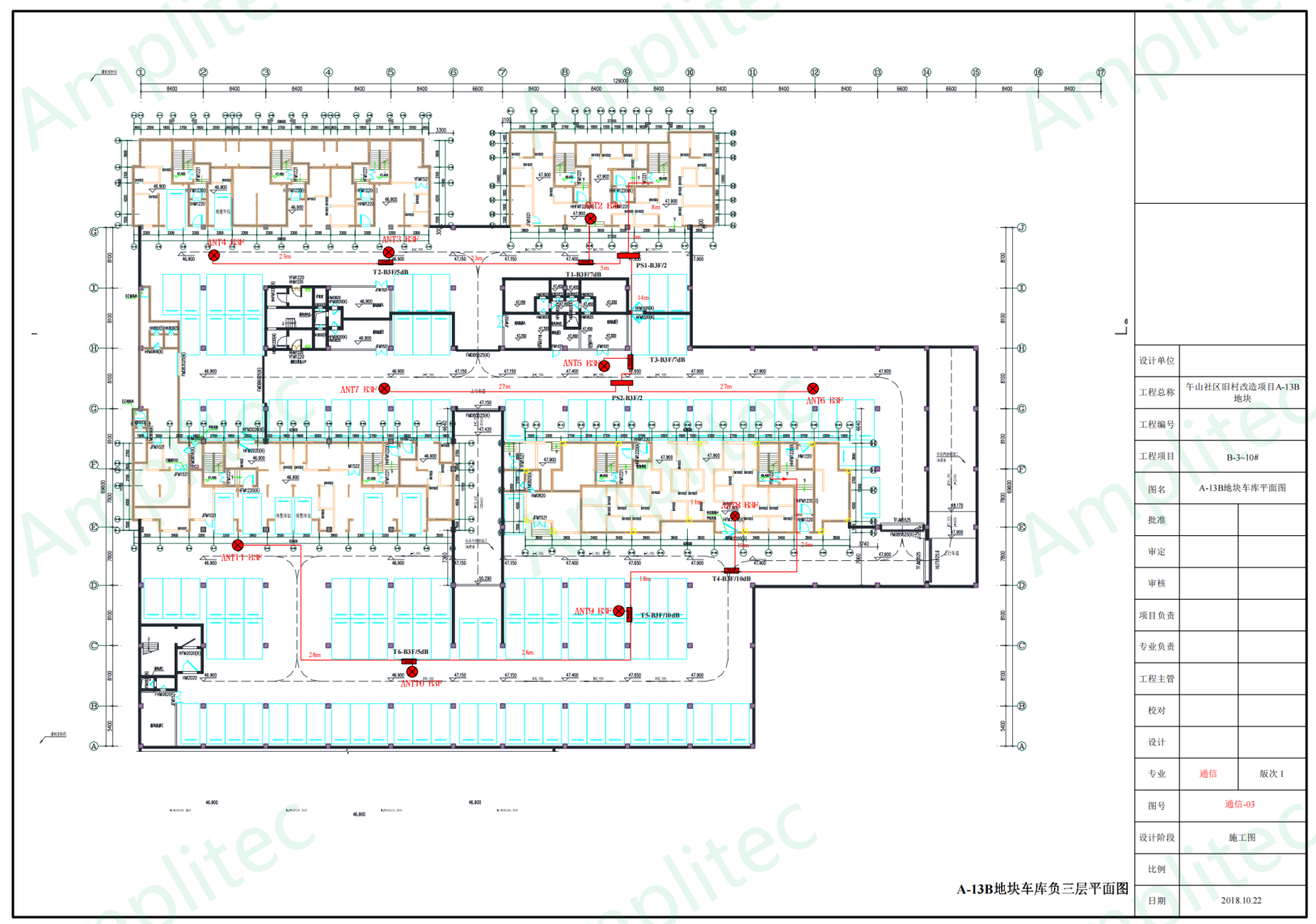

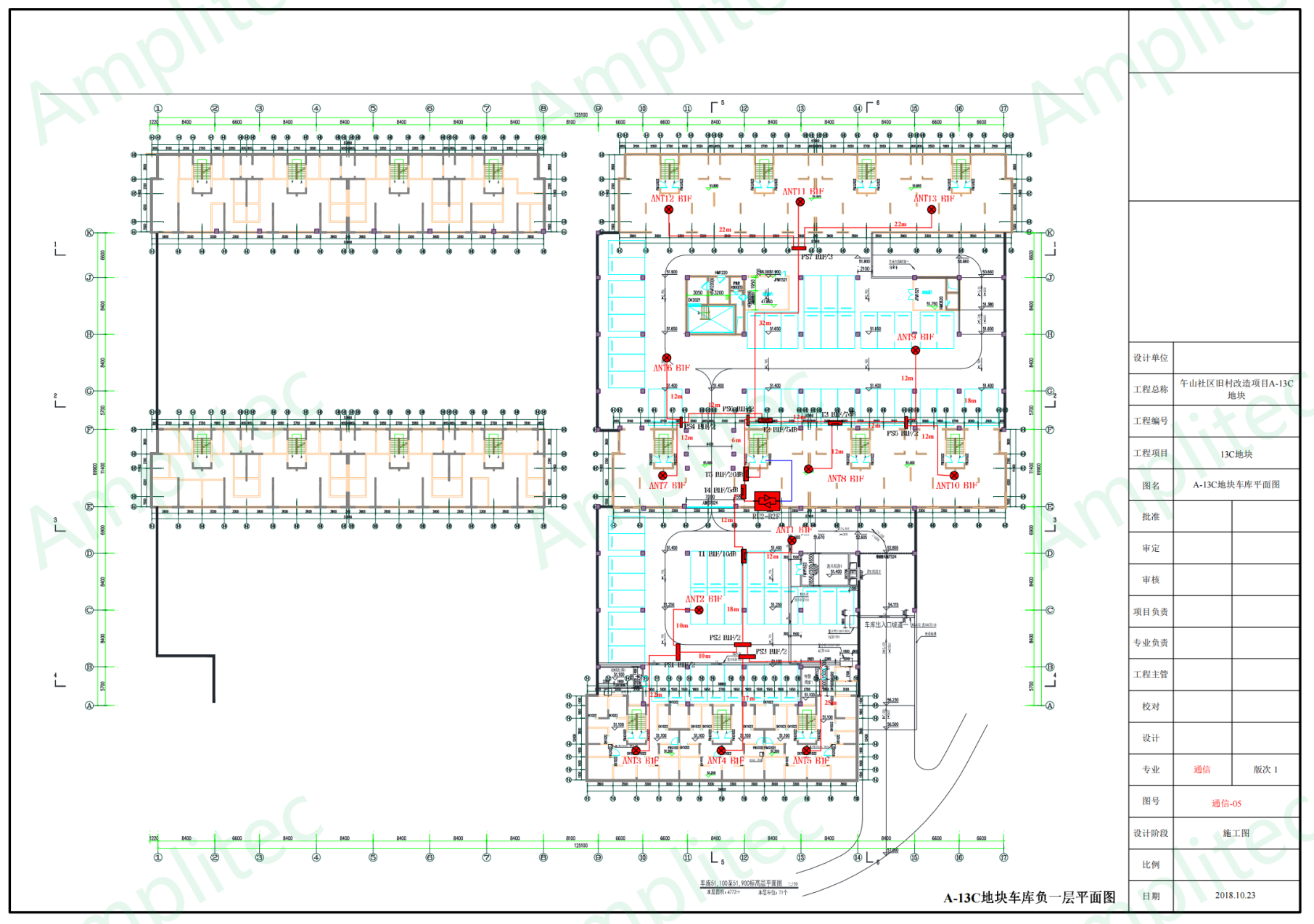

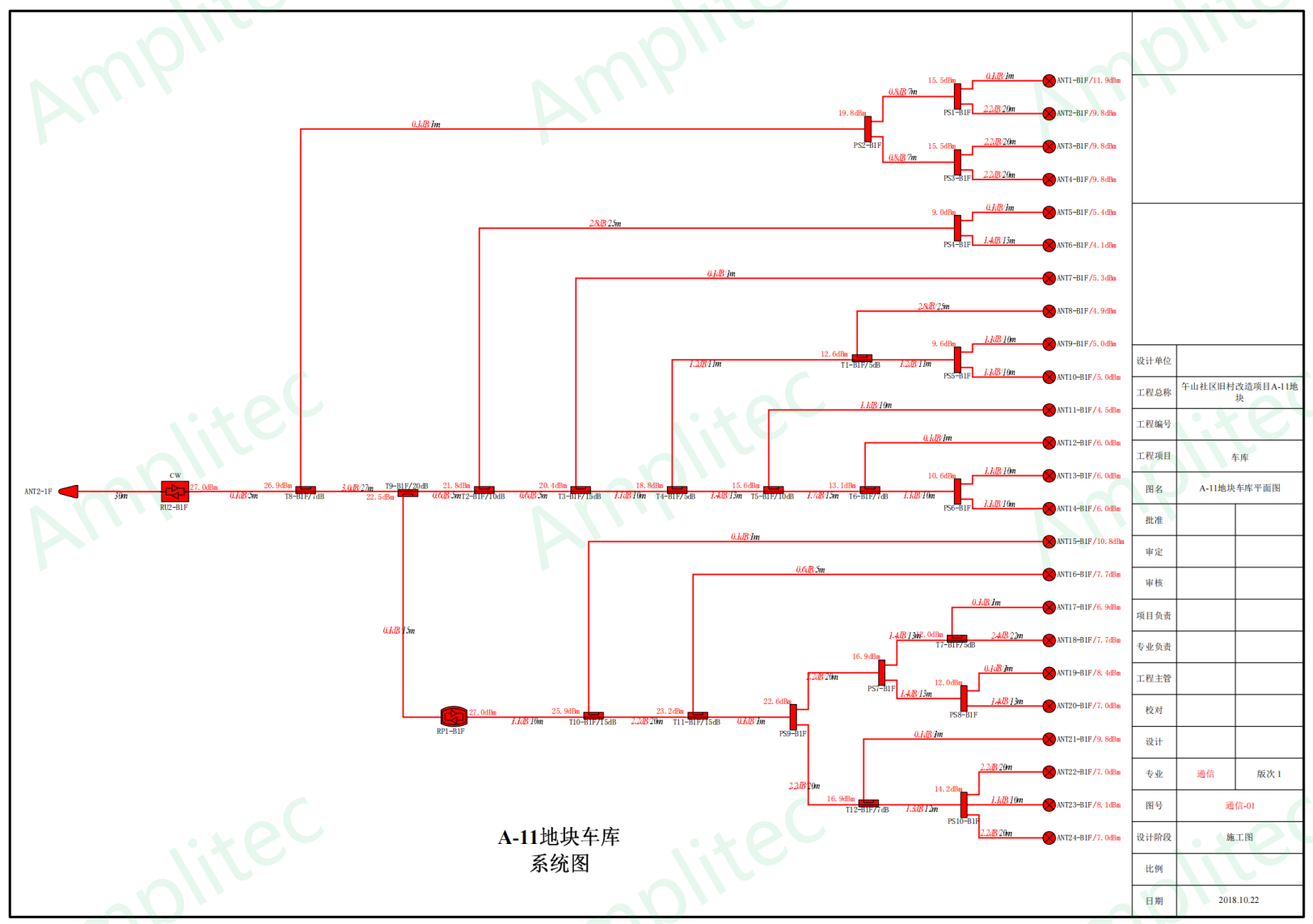

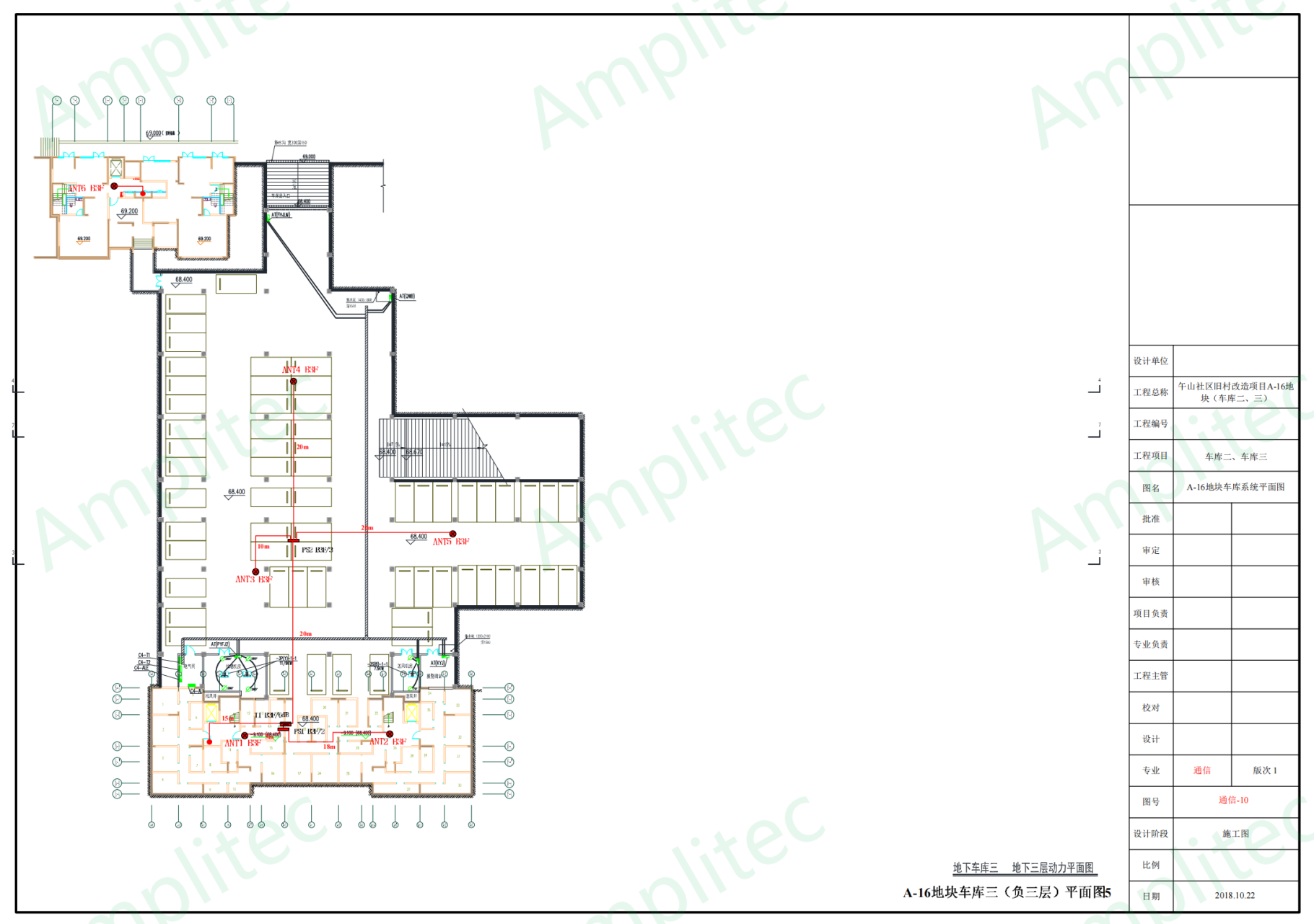

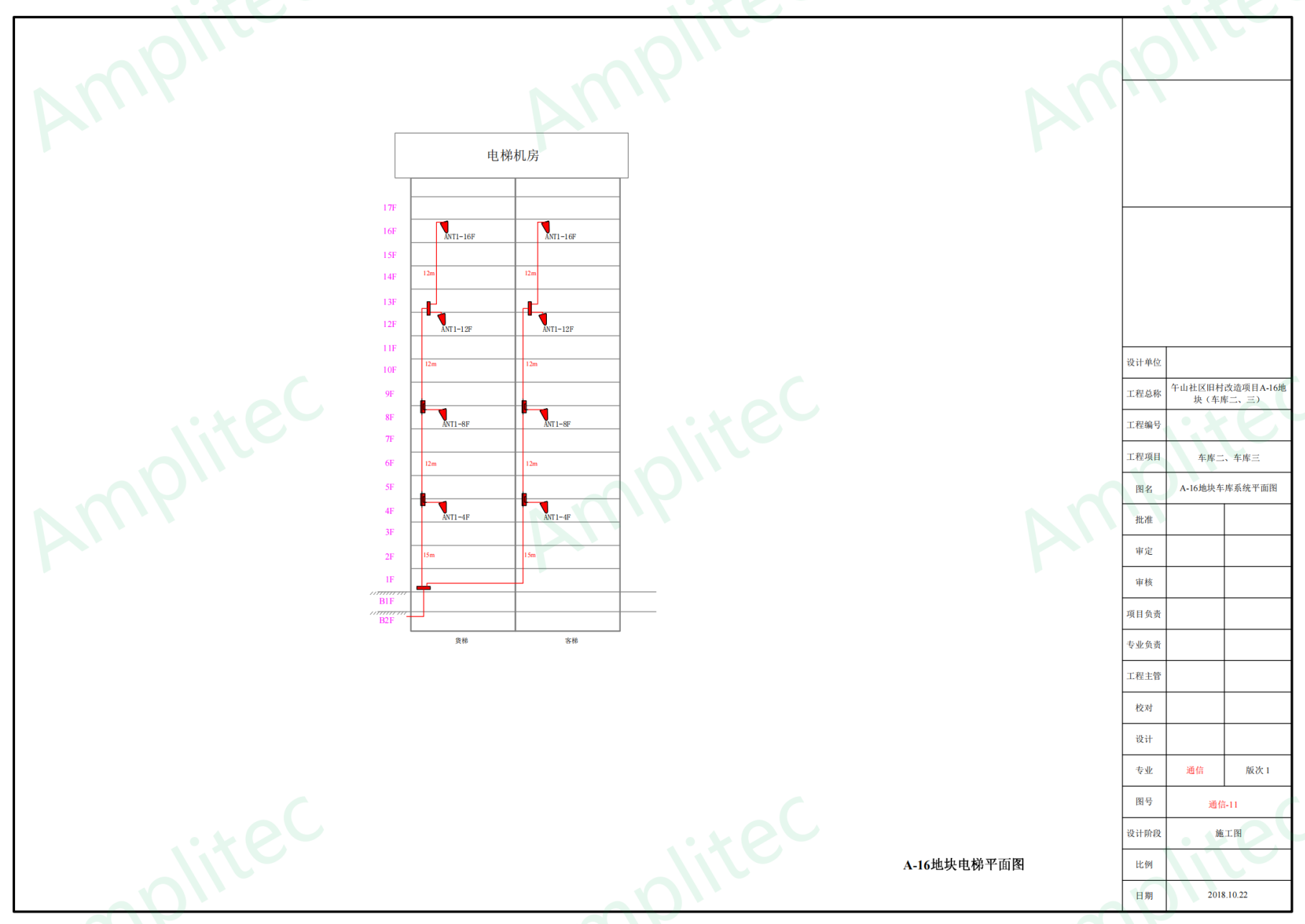

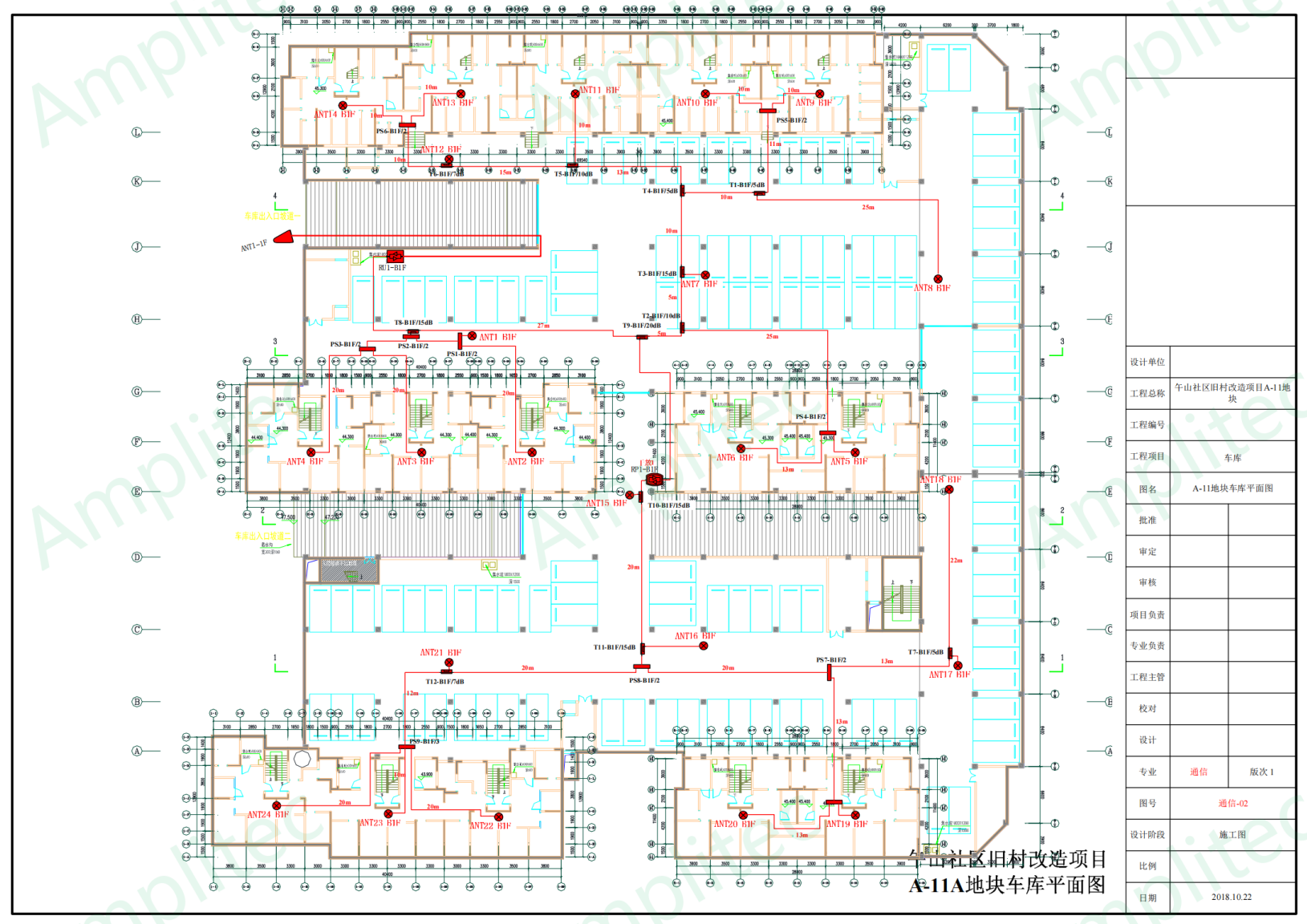

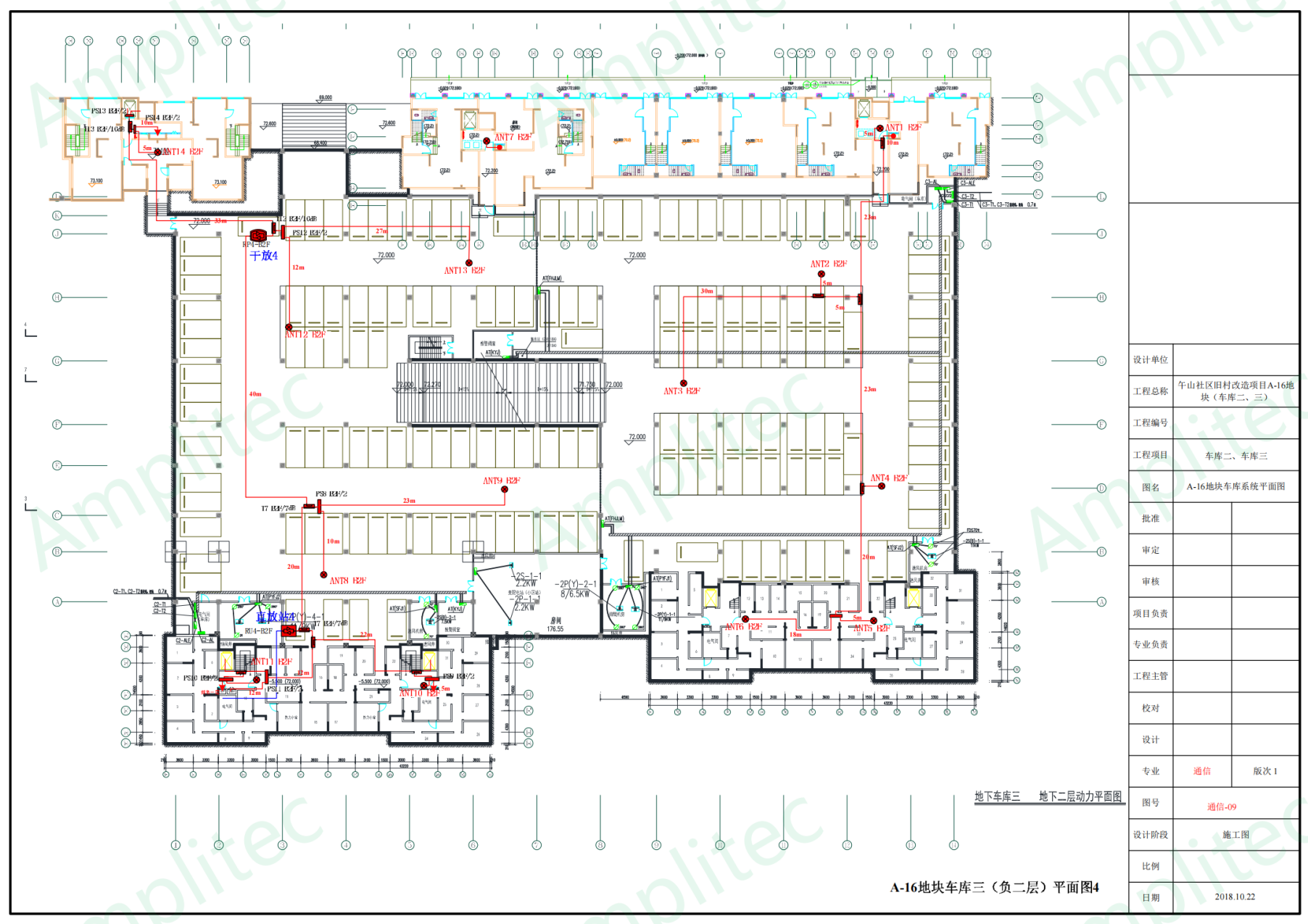

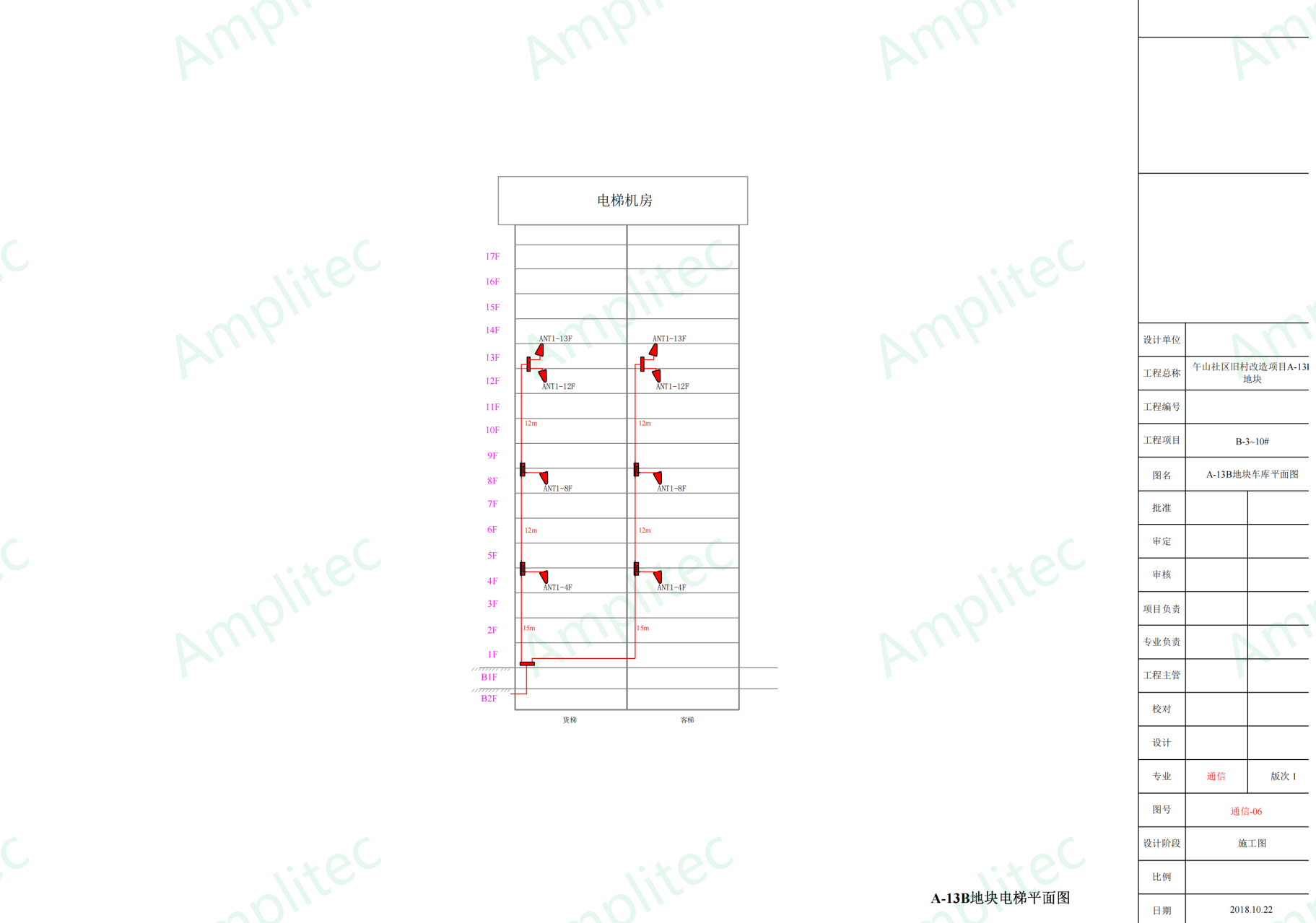

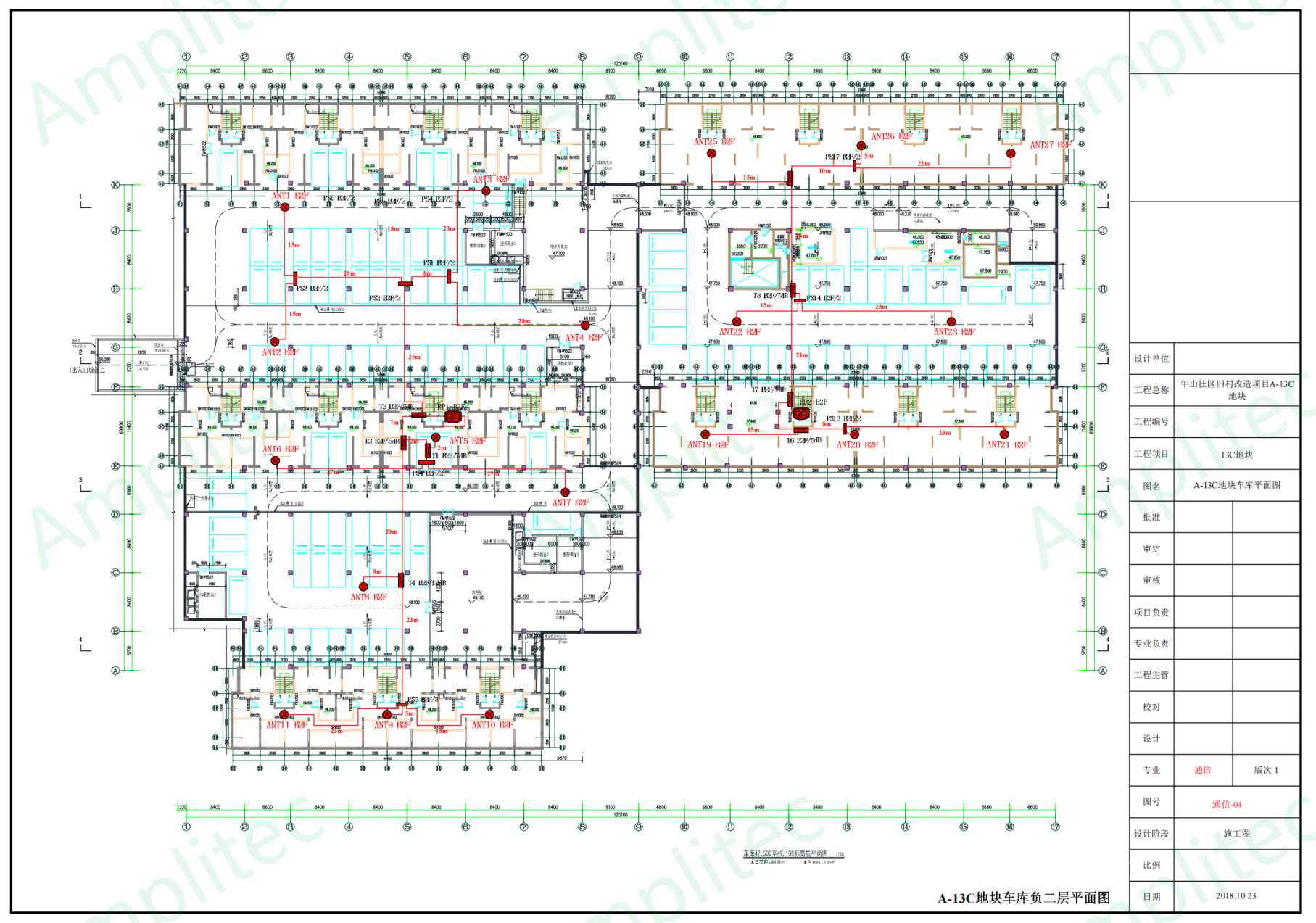

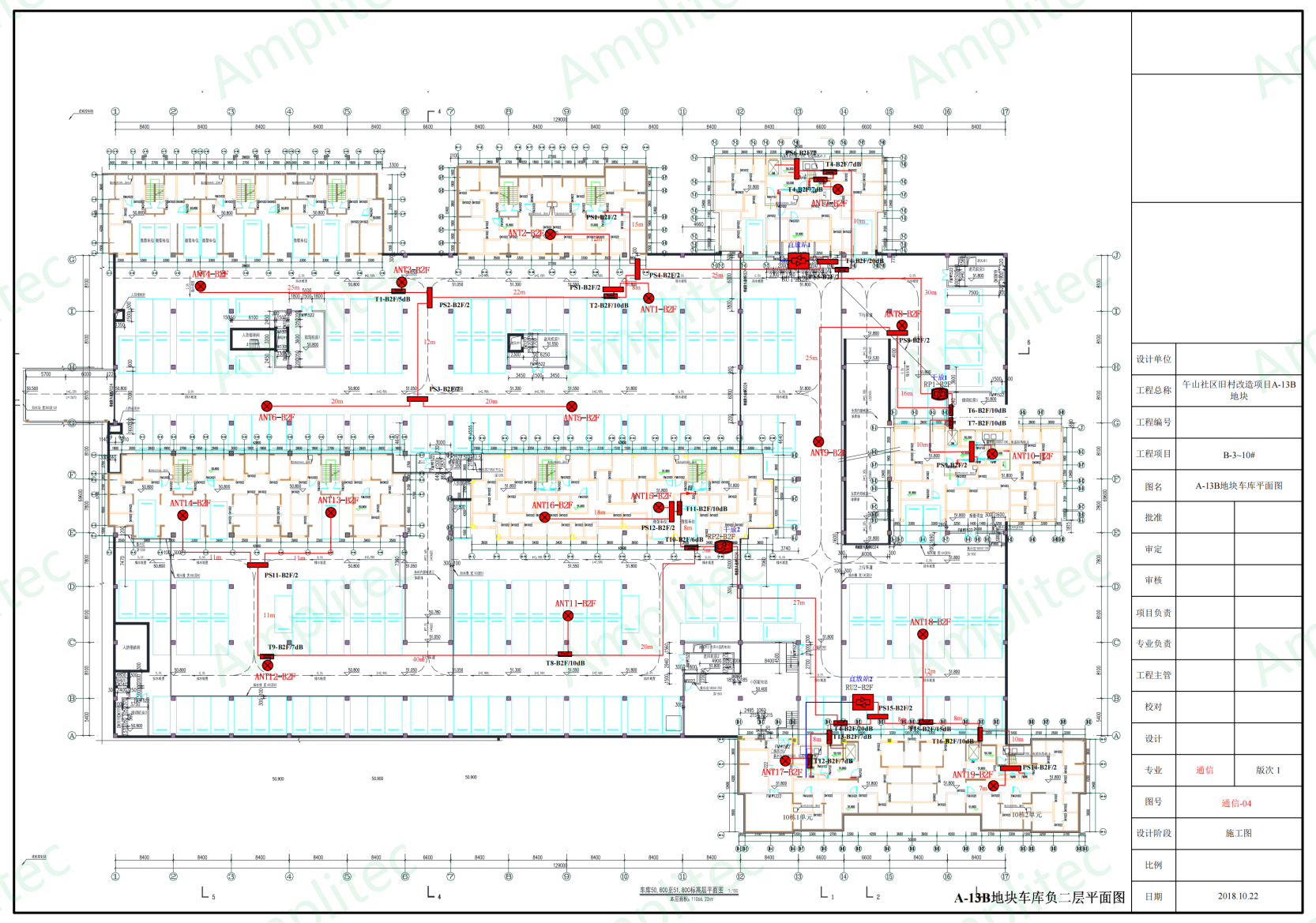

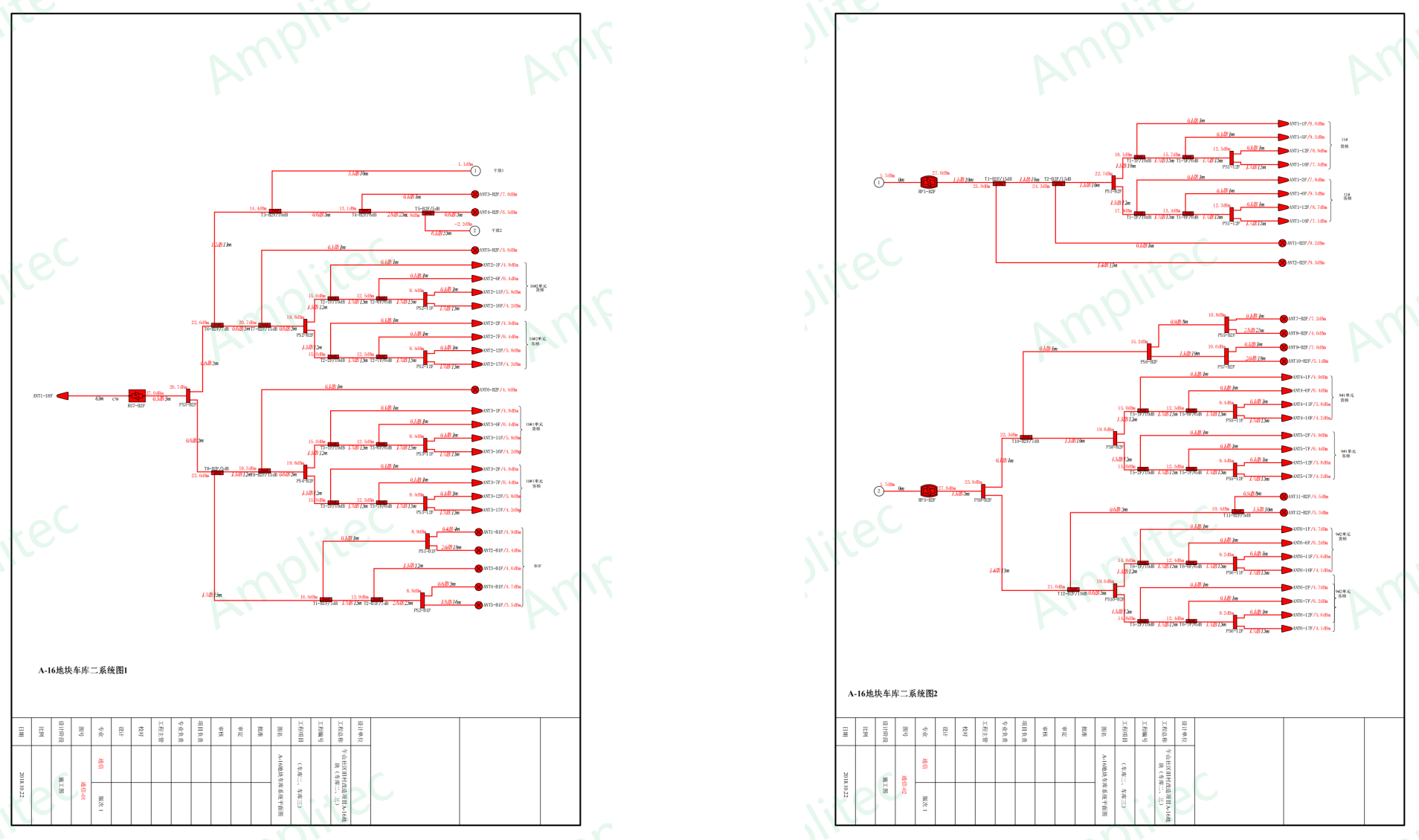

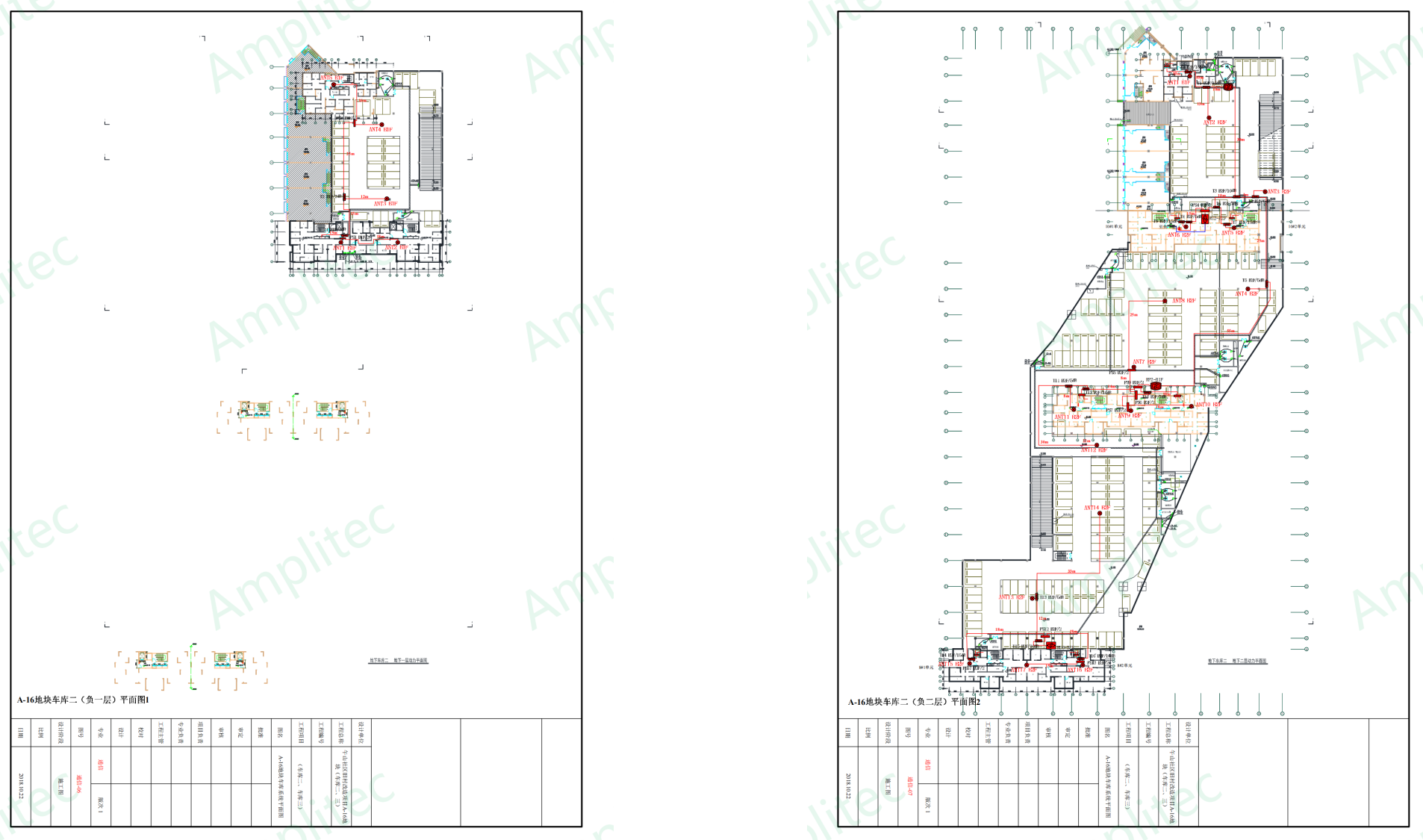

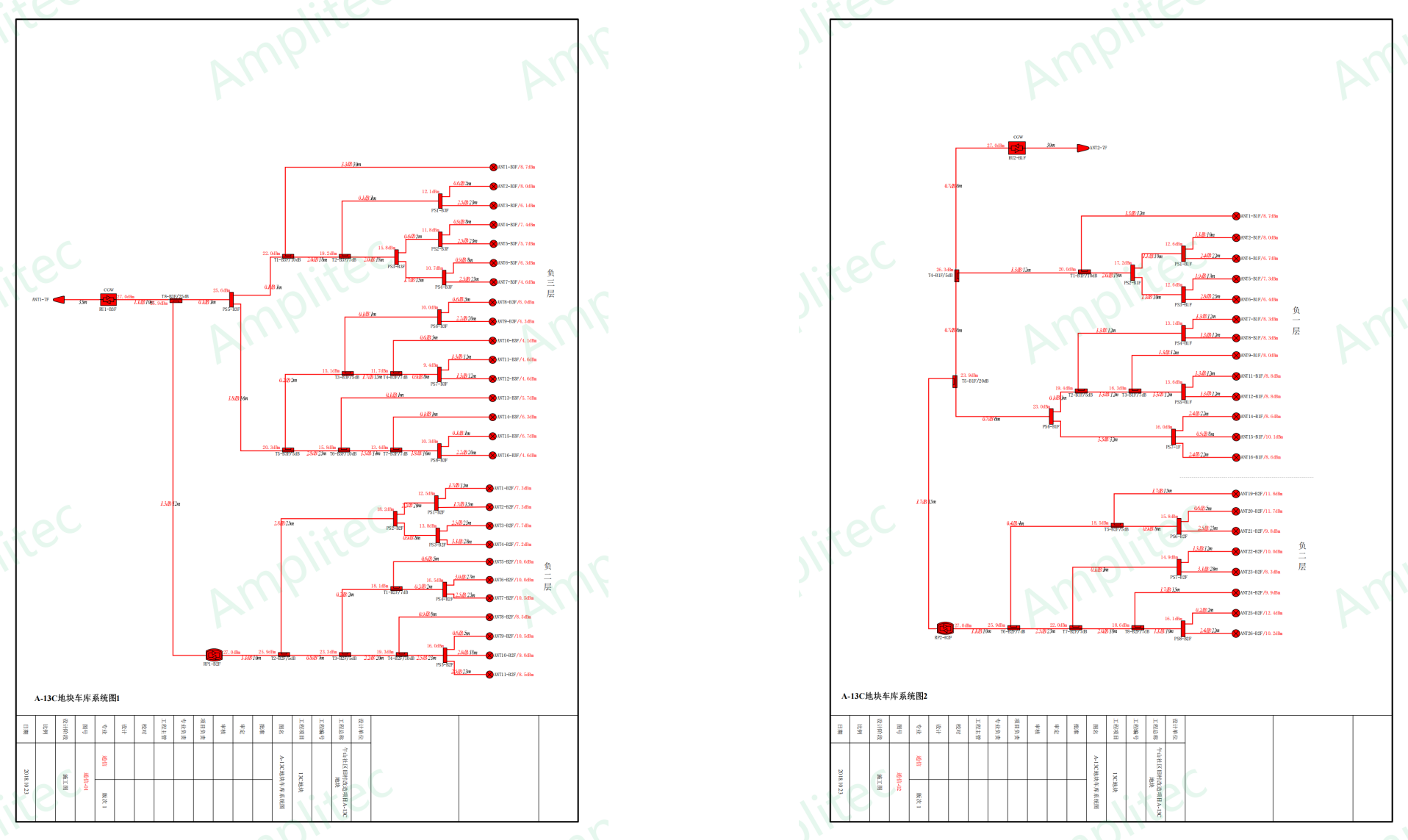

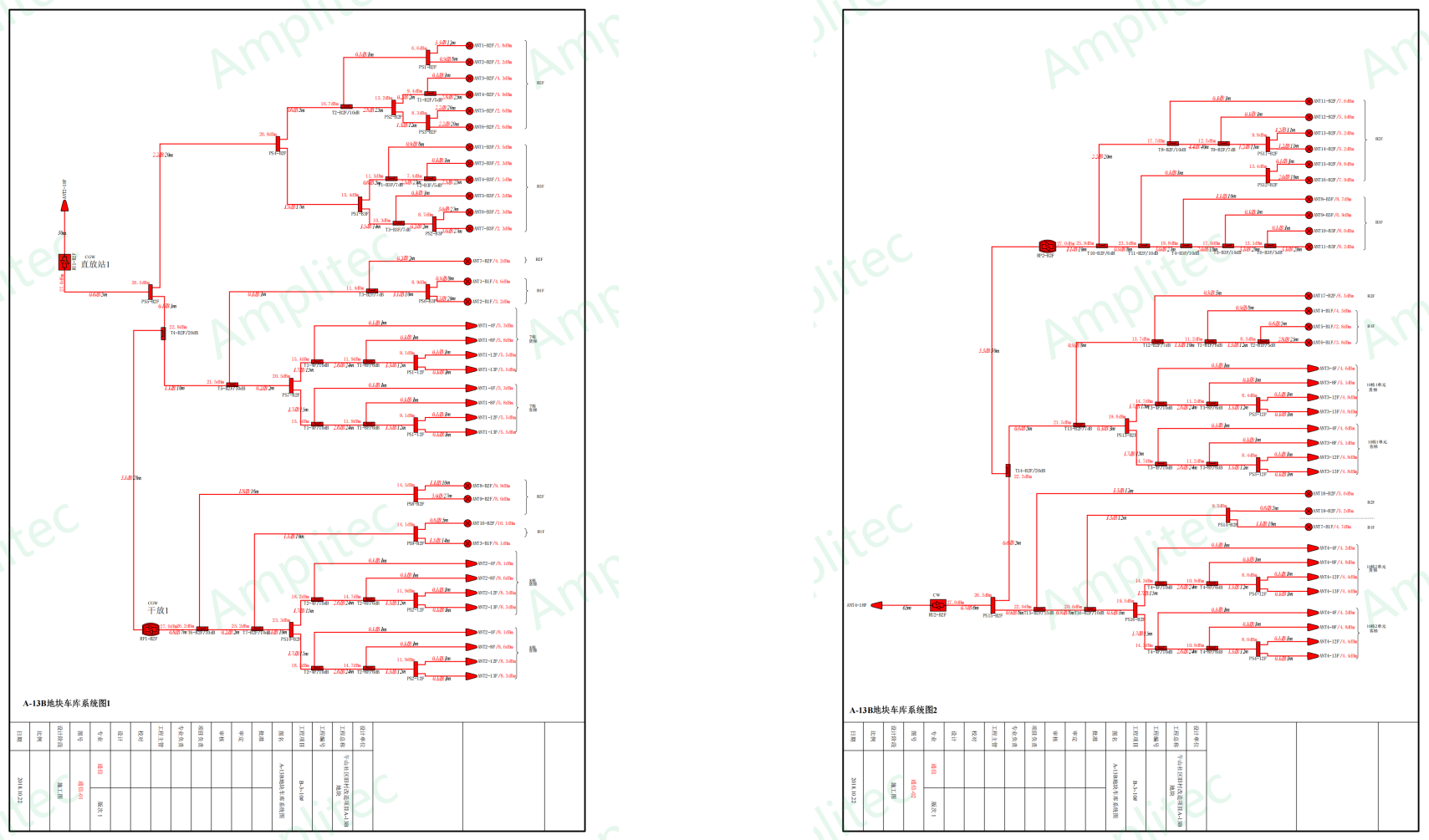

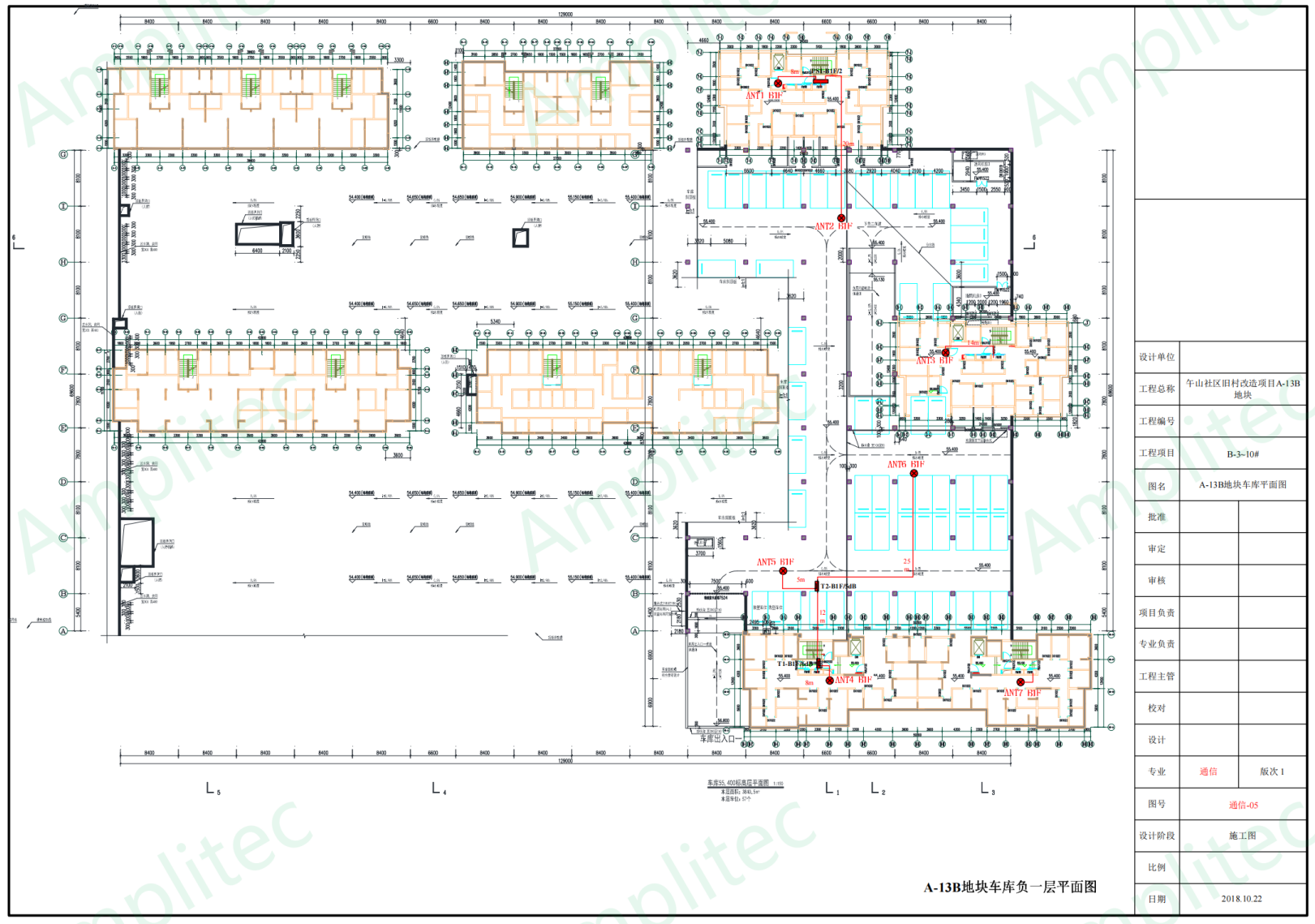

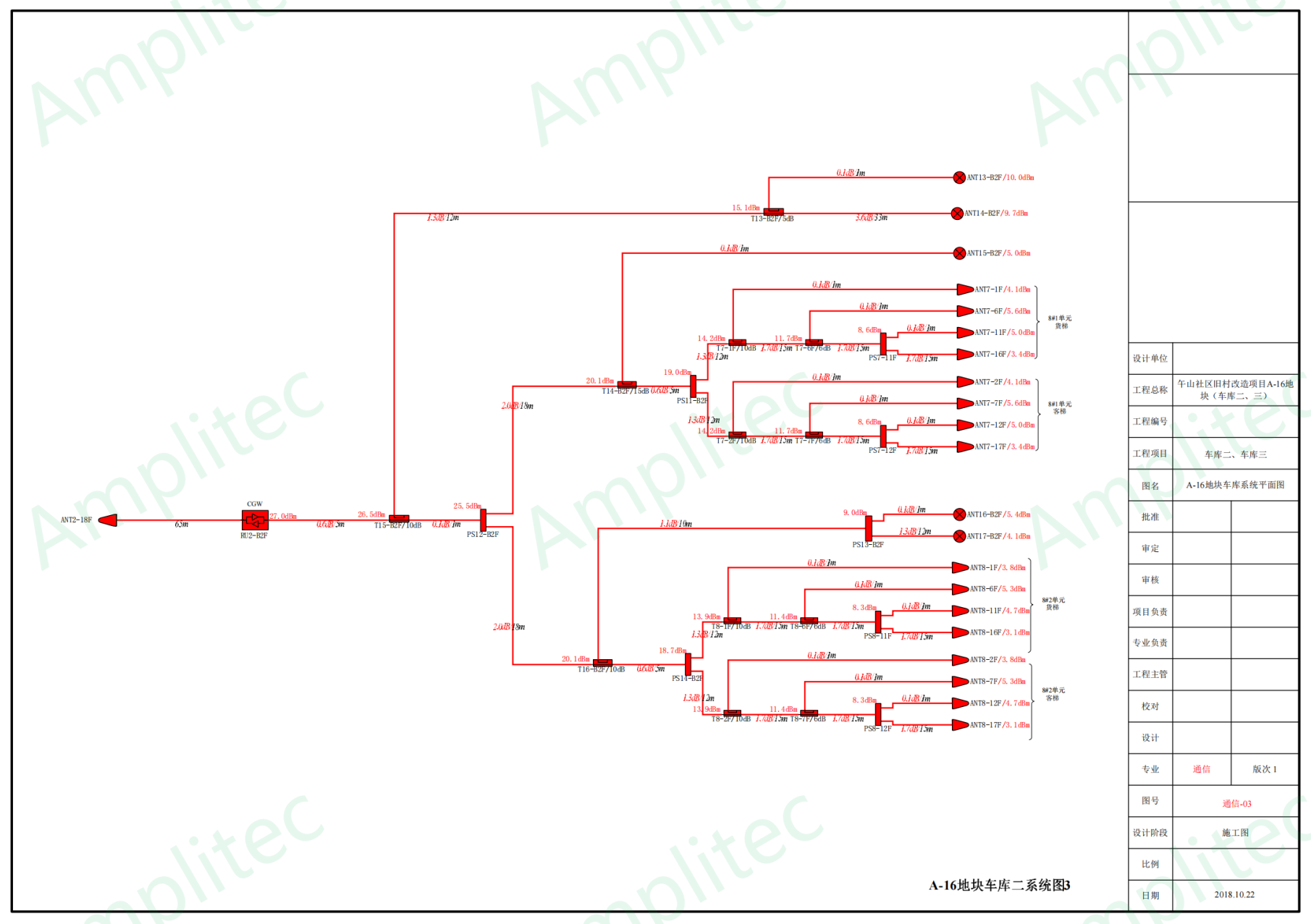

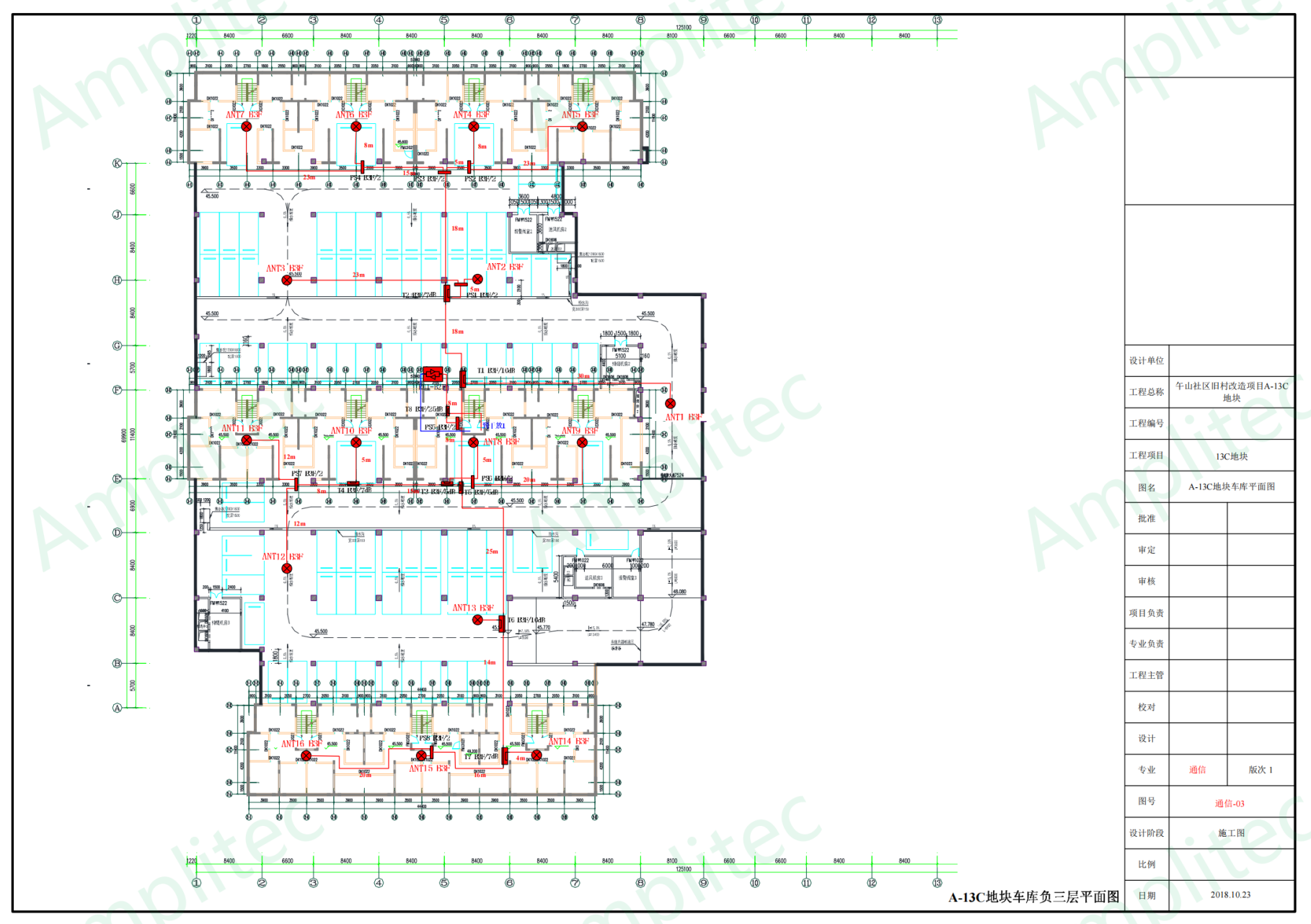

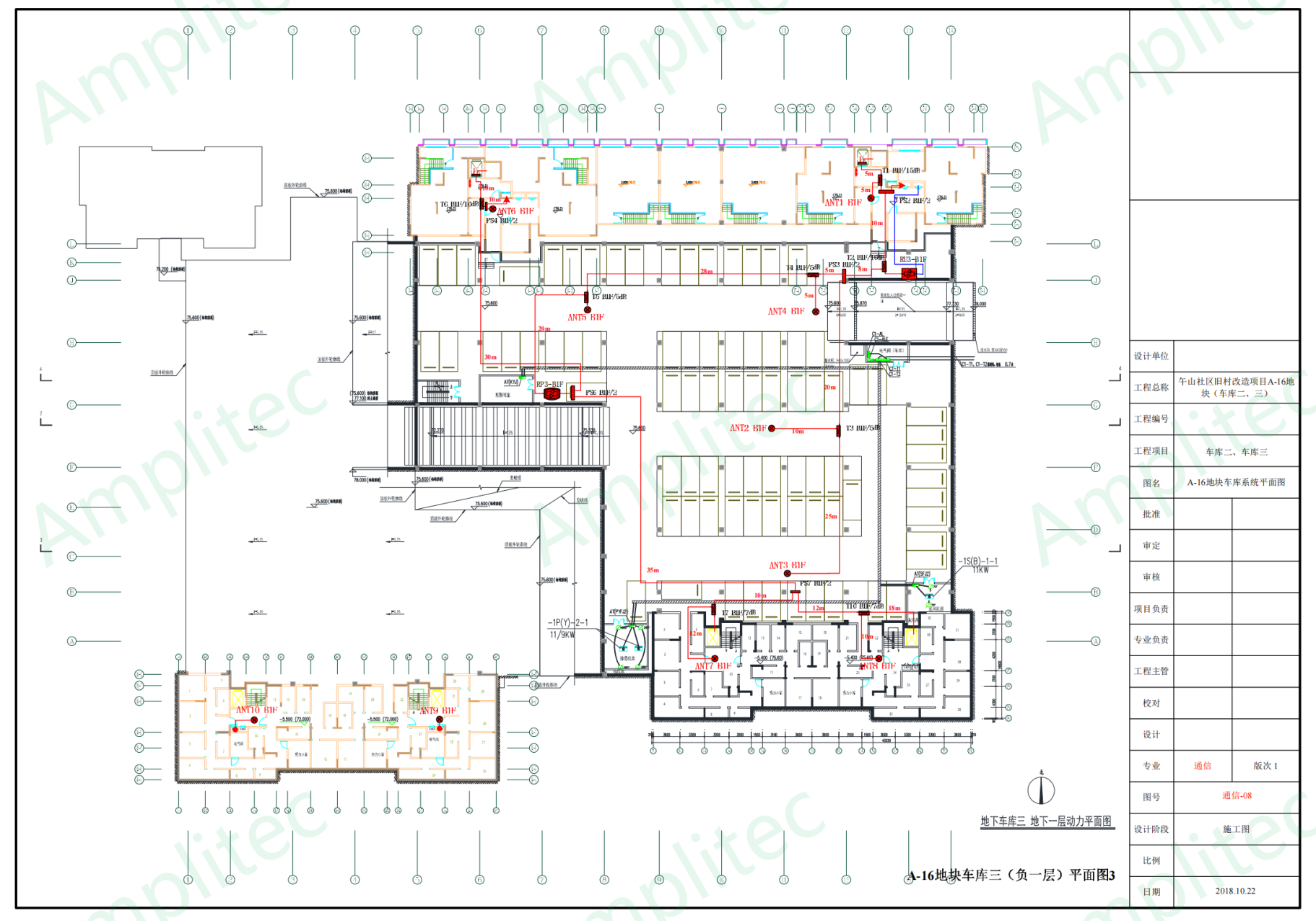

设计方案

















物料清单：

No:

设备名称

型号

数量

单位

安装点位

1

三频宽带直放站

C27S-B1B3B8

13

PCS


2

三频干线放大器

L27-B1B3B8

11

PCS


3

10dB 耦合器

CPO825-10N

63

PCS


4

15dB耦合器

CPO825-15N

16

PCS


5

20dB 耦合器

CPO825-20N

3

PCS


6

5dB 耦合器

CPO825-5N

39

PCS


7

6dB 耦合器

CPO825-6N

96

PCS


9

全向吸顶天线

OI0825-03360

213

PCS


10

对数周期天线

OY0825-1165

181

PCS


11

二功分器

SP0825-2N

141

PCS


12

三功分器

SP0825-3N

5

PCS


13

1/2" 馈线连接器

N-J-1/2-50A

2000

PCS


14

1/2" 馈线

HCAAYZ-50-12

7800

M

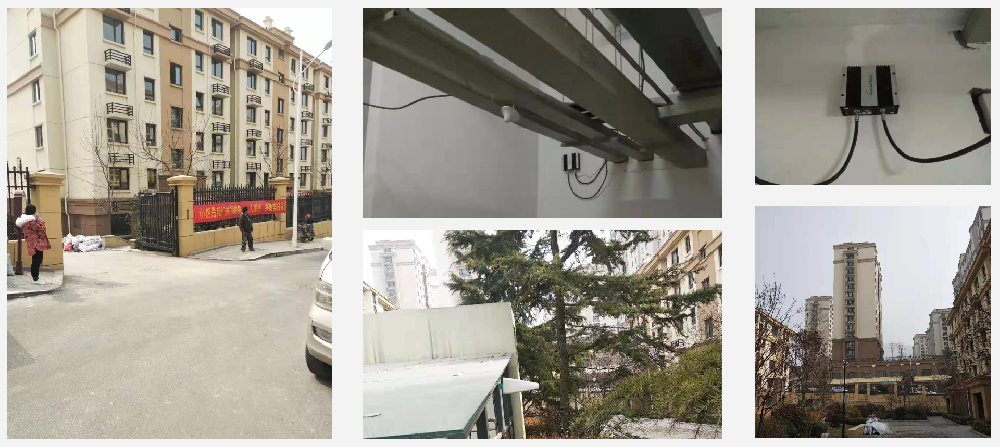

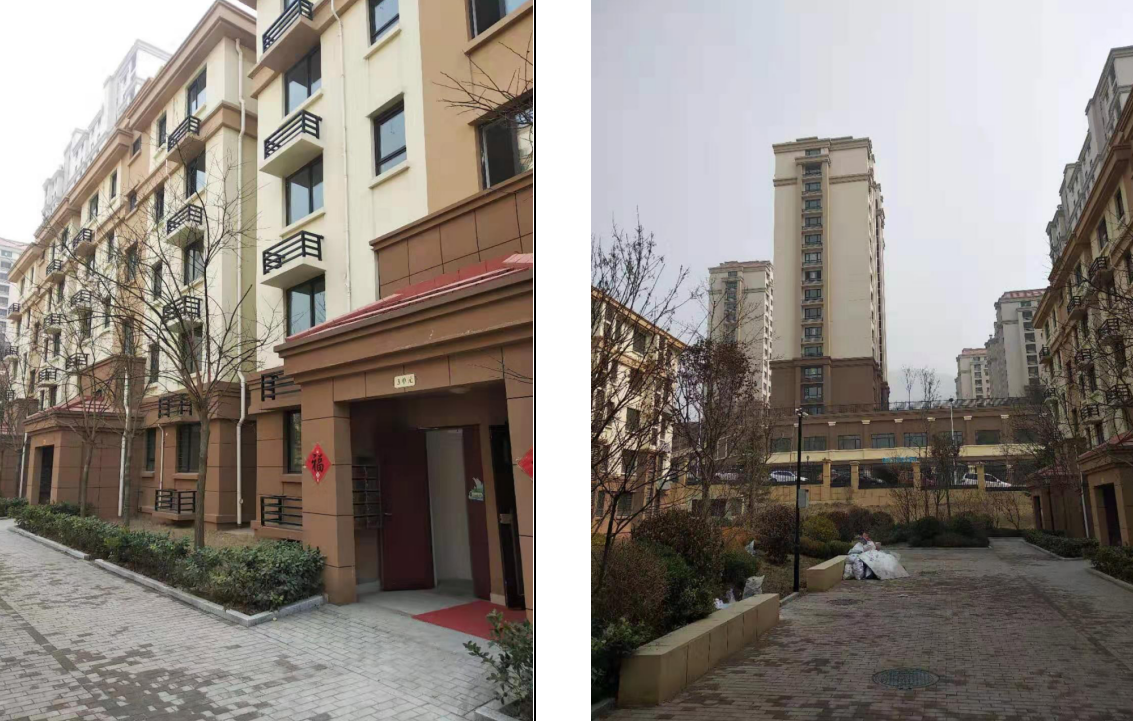

安装现场：



广东禅信通科技有限公司专注手机信号放大器、4G/5G信号放大器、移动信号放大器、电信联通手机放大器增强器的研发、生产、销售厂家。提供直放站批发、安装调试以及专属售后等一系列配套服务，被国内外超5000万用户选择。
