顺德某小区三网4G手机信号放大覆盖工程

工程案例文章 / 2025-05-27 17:01:59

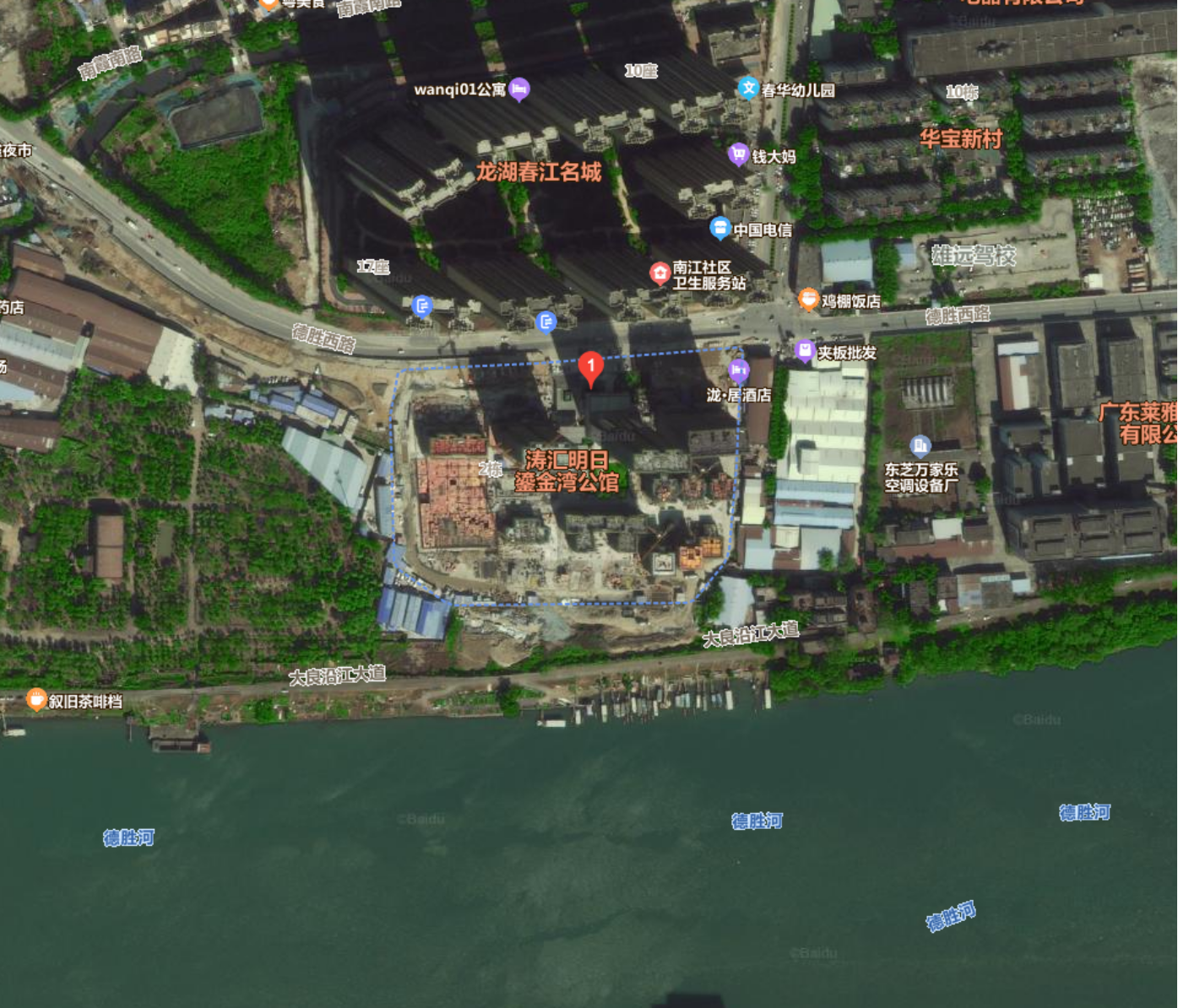

一．项目概况：

项目位于广东省佛山市顺德区德胜西路，该小区共有高层商品楼7栋共有30层以上电梯17座，别墅6栋共有4层电梯6座。地下车库2层，总面积40680平方米。开发商要求在小区内所有公共区域及电梯覆盖移动、联通、电信三网4G信号。




二．信源勘查

     经现场勘测，距地下车库入口处100米处有通信基站塔，用频谱仪测得移动电信4G信号均落在FDD 1800MHz频段，RSSI-69dBm左右，SINR 16左右。联通的4G网络落在FDD 900MHz频段。信源RSSI -42.5dBm, SINR 15左右。



二．系统方案：

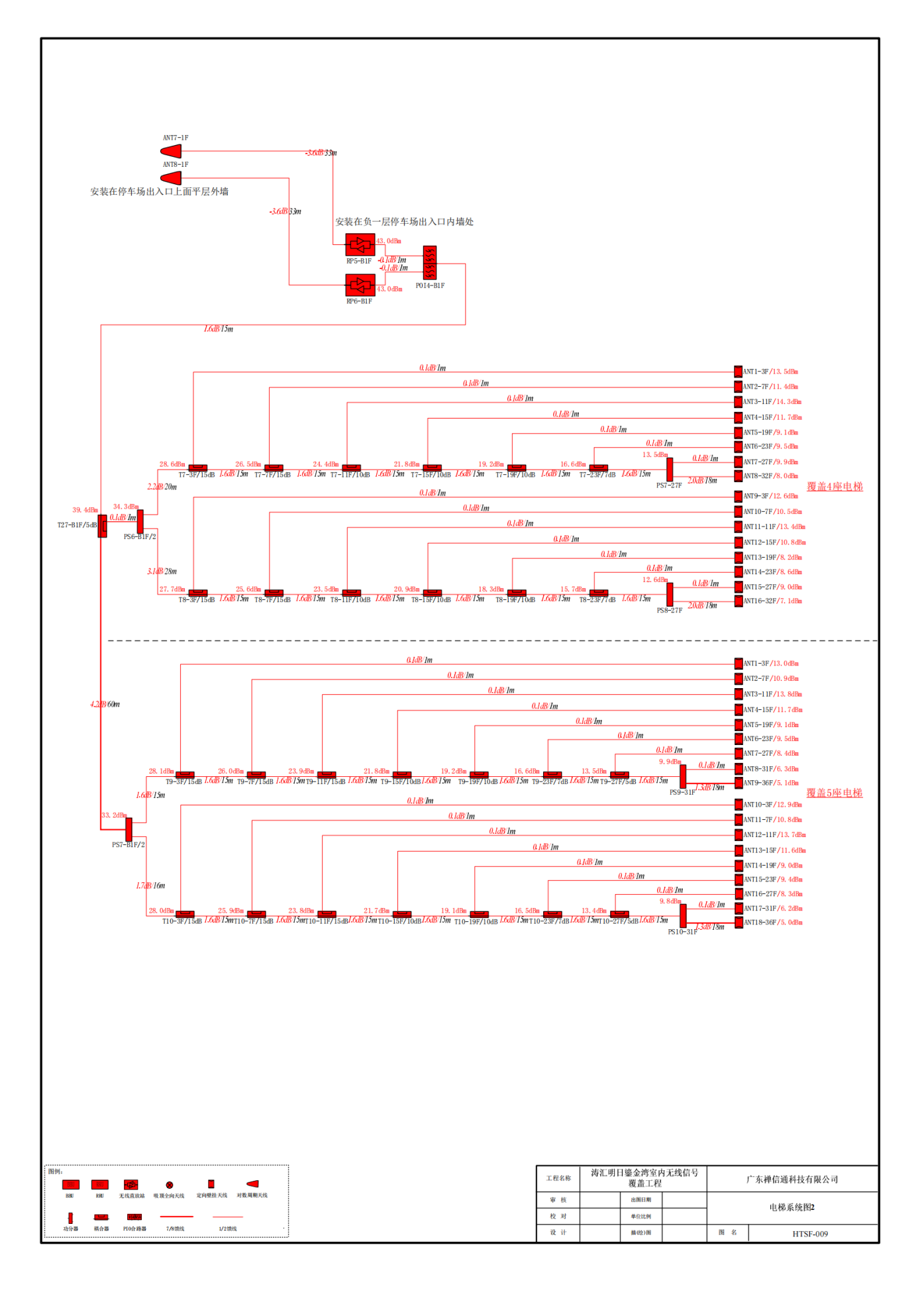

1. 系统框图

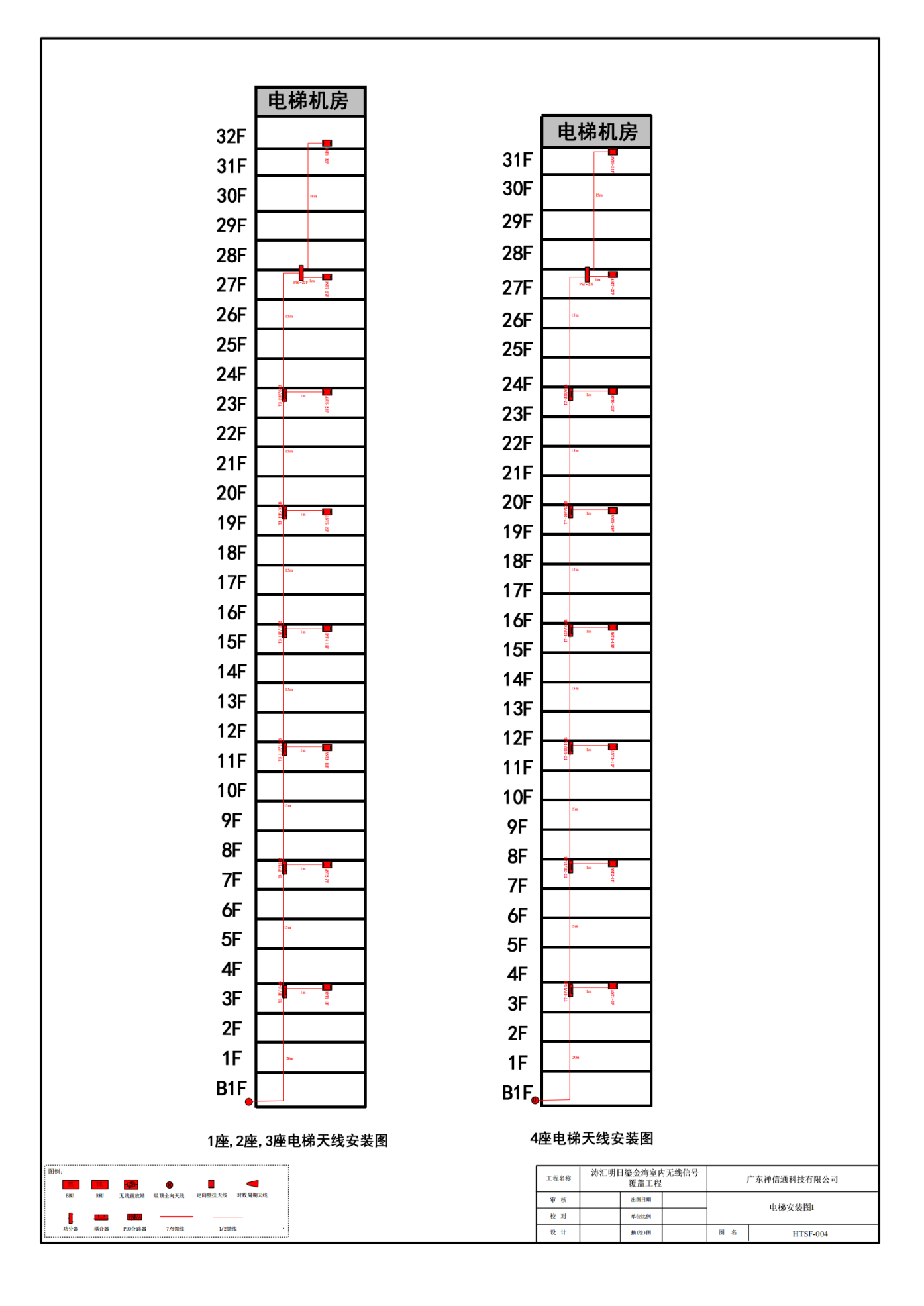

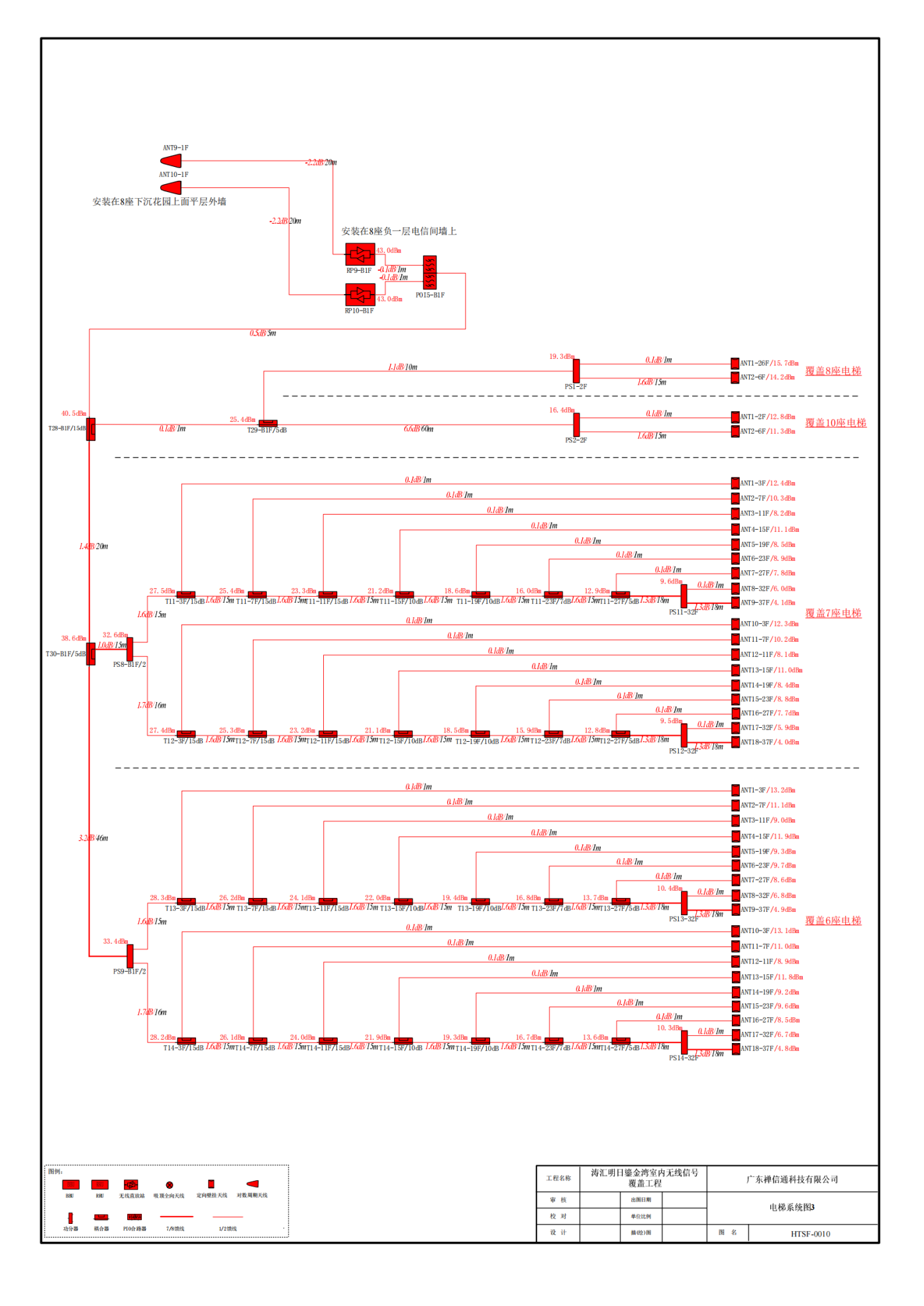

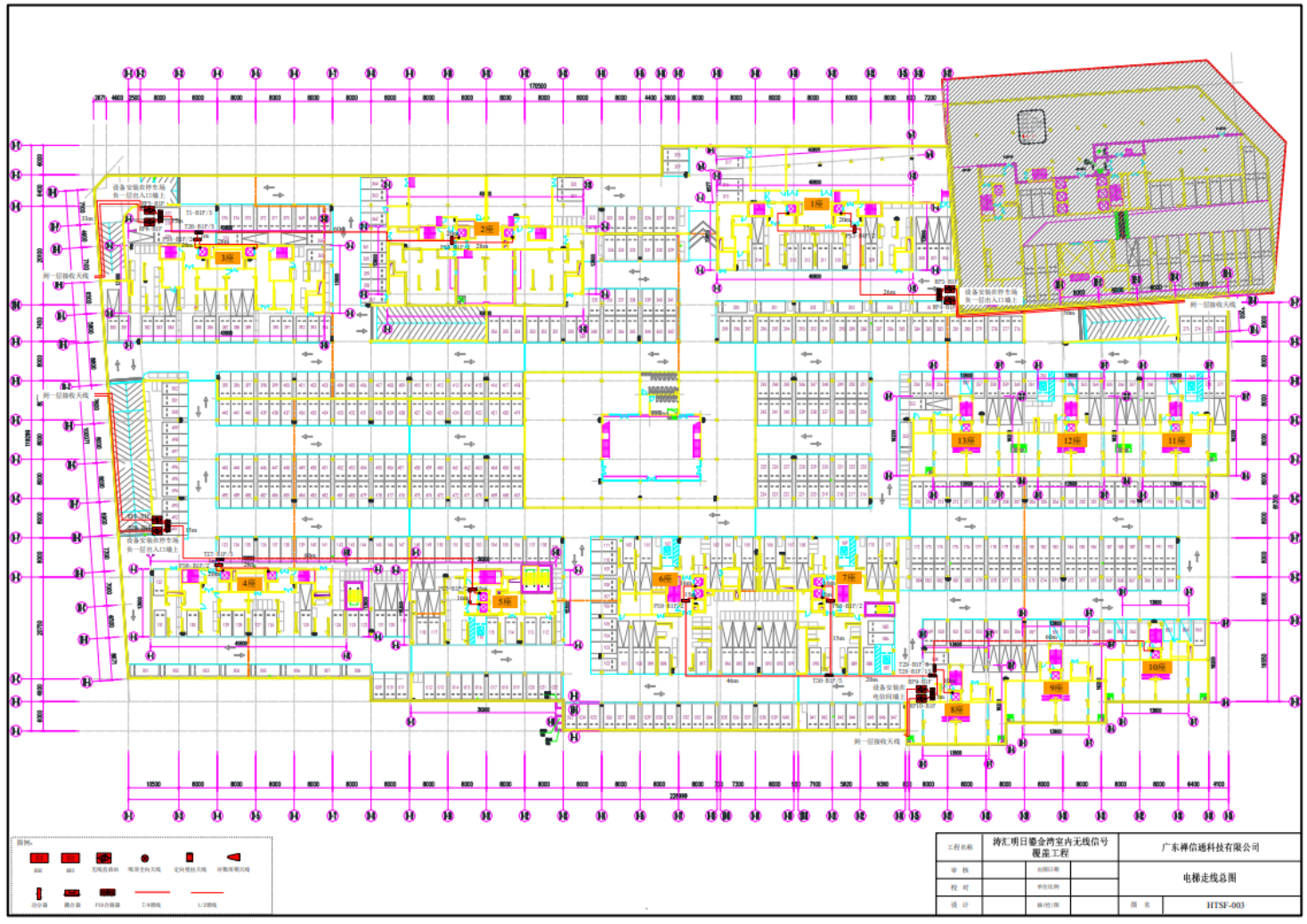

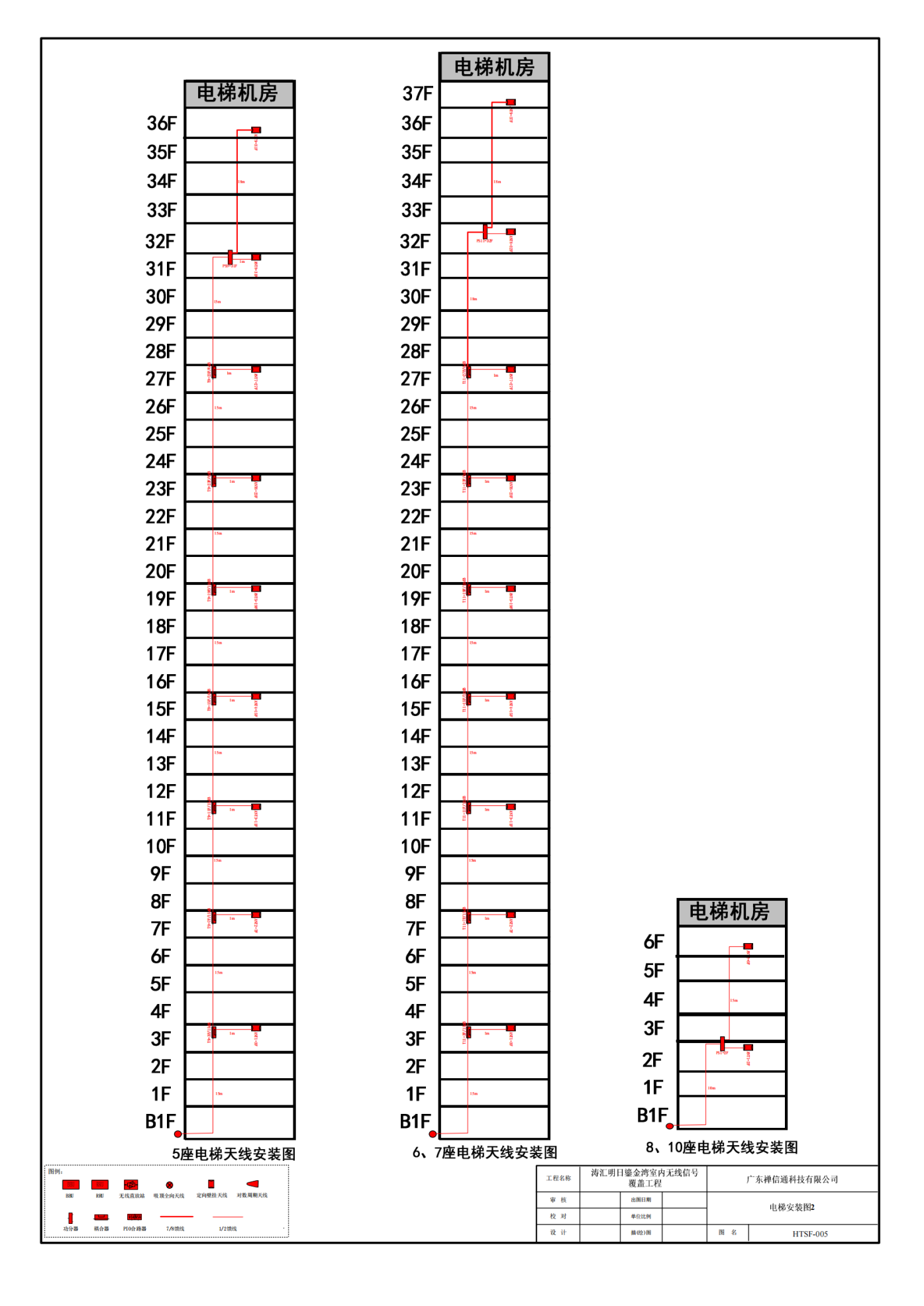

2. 1/2/3/4/5/6/7/8/10栋电梯布线图

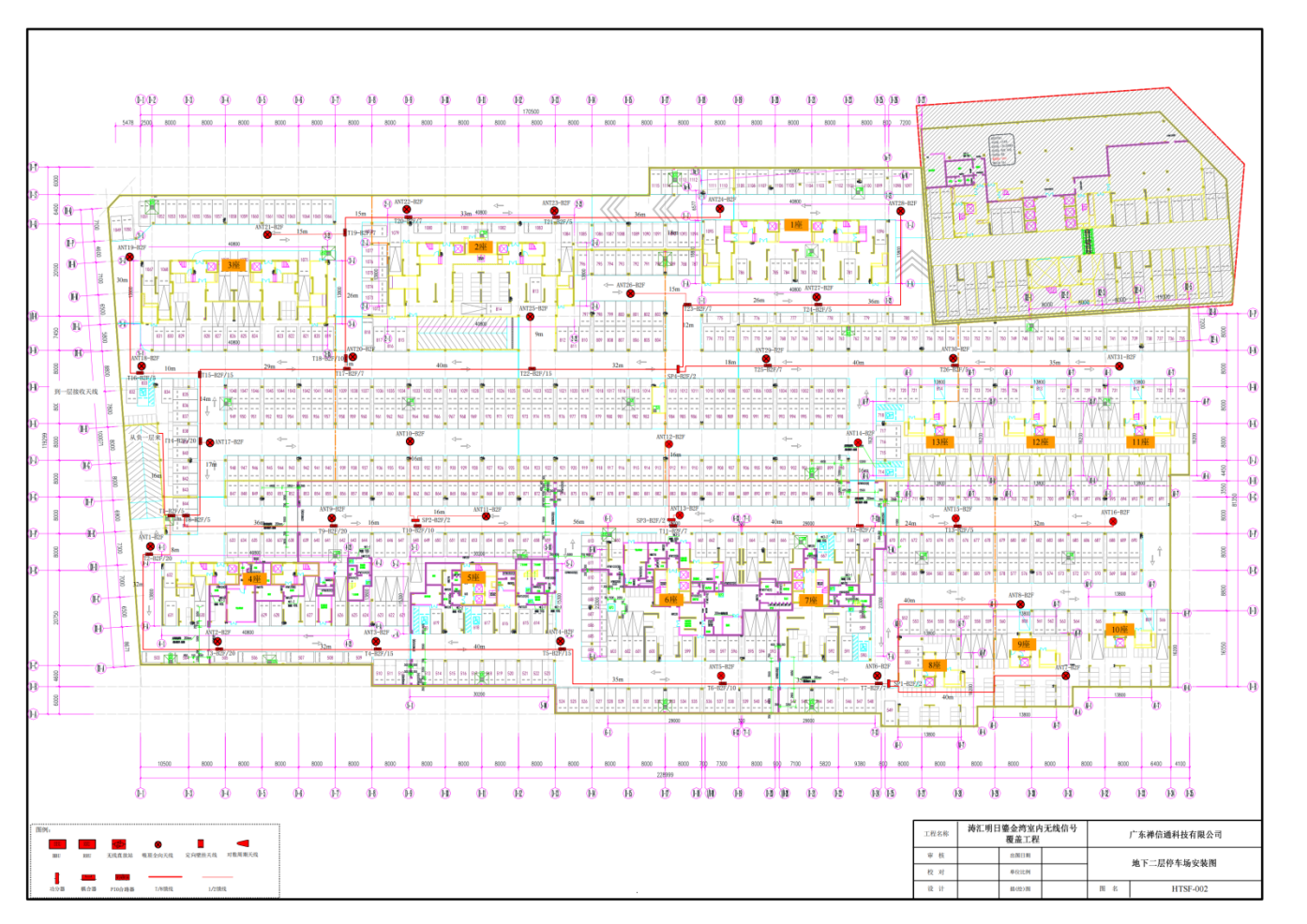

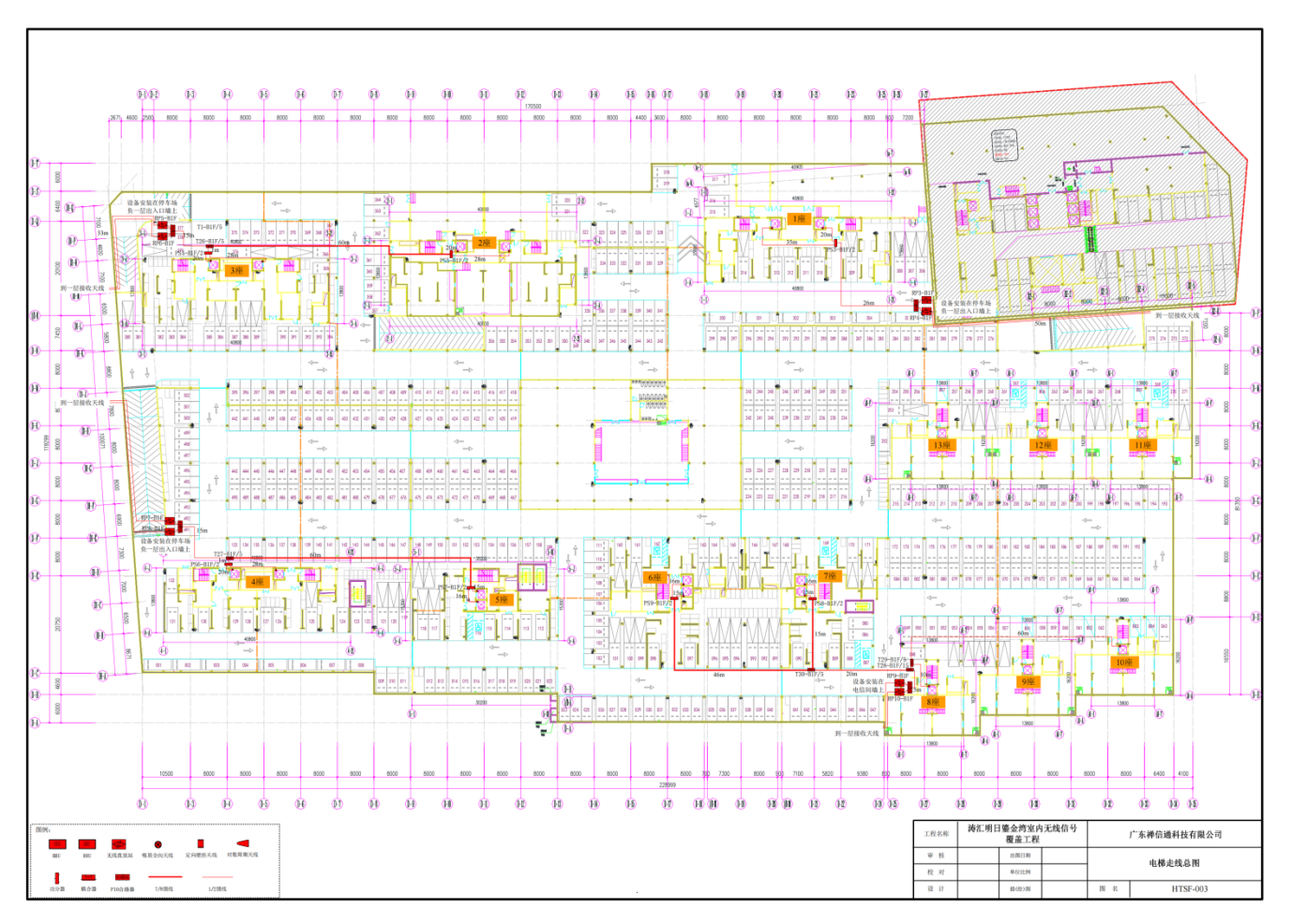

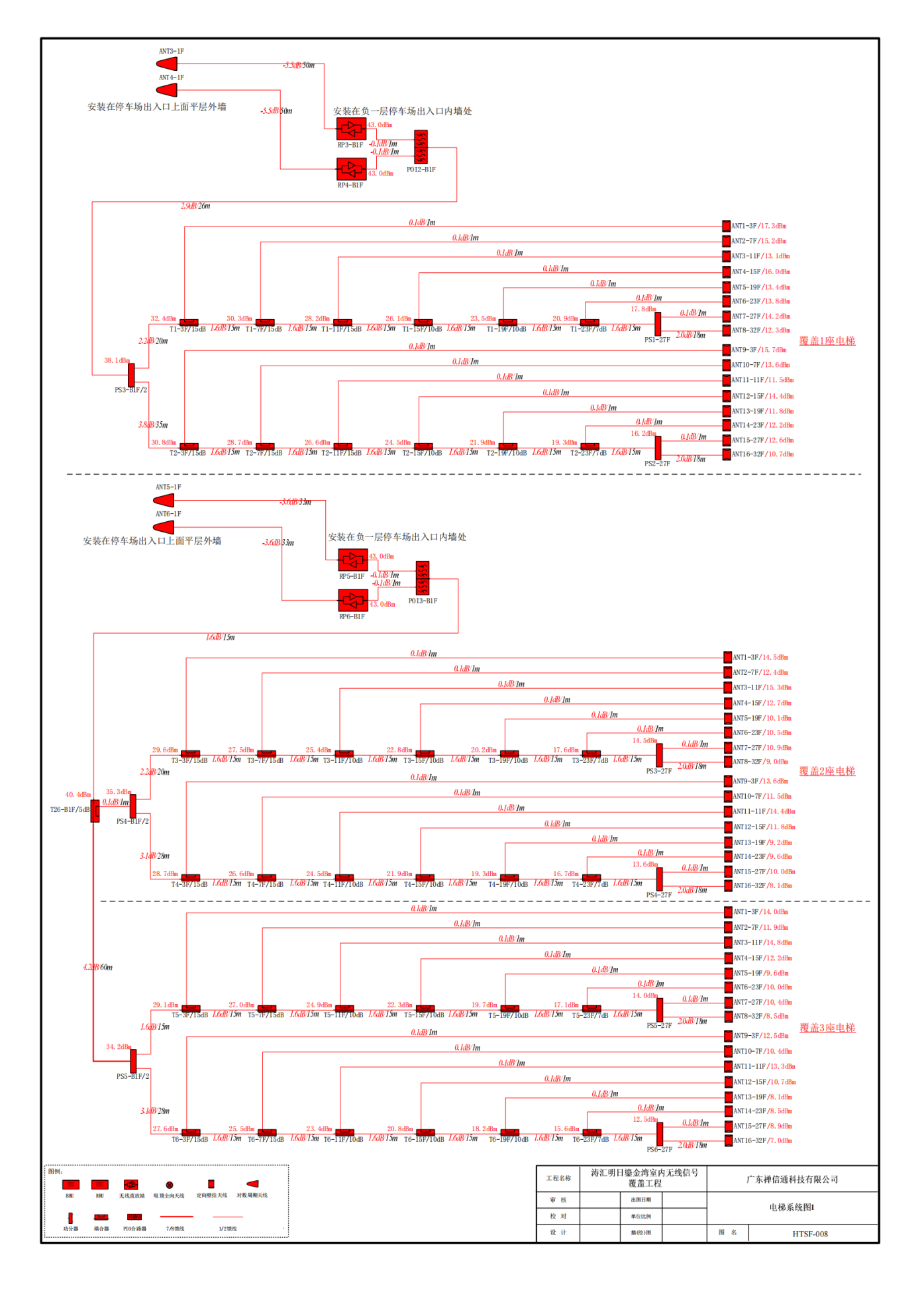

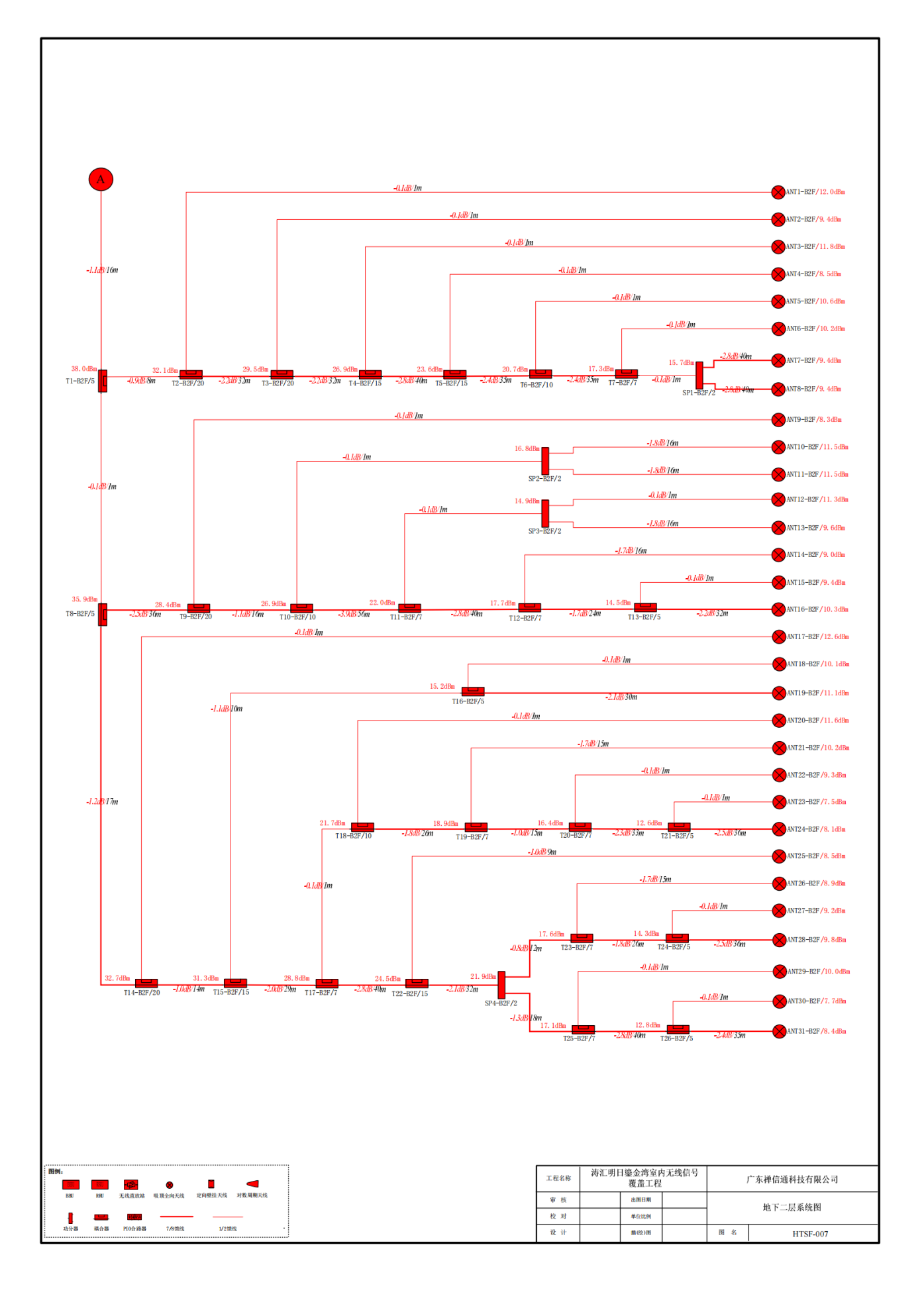

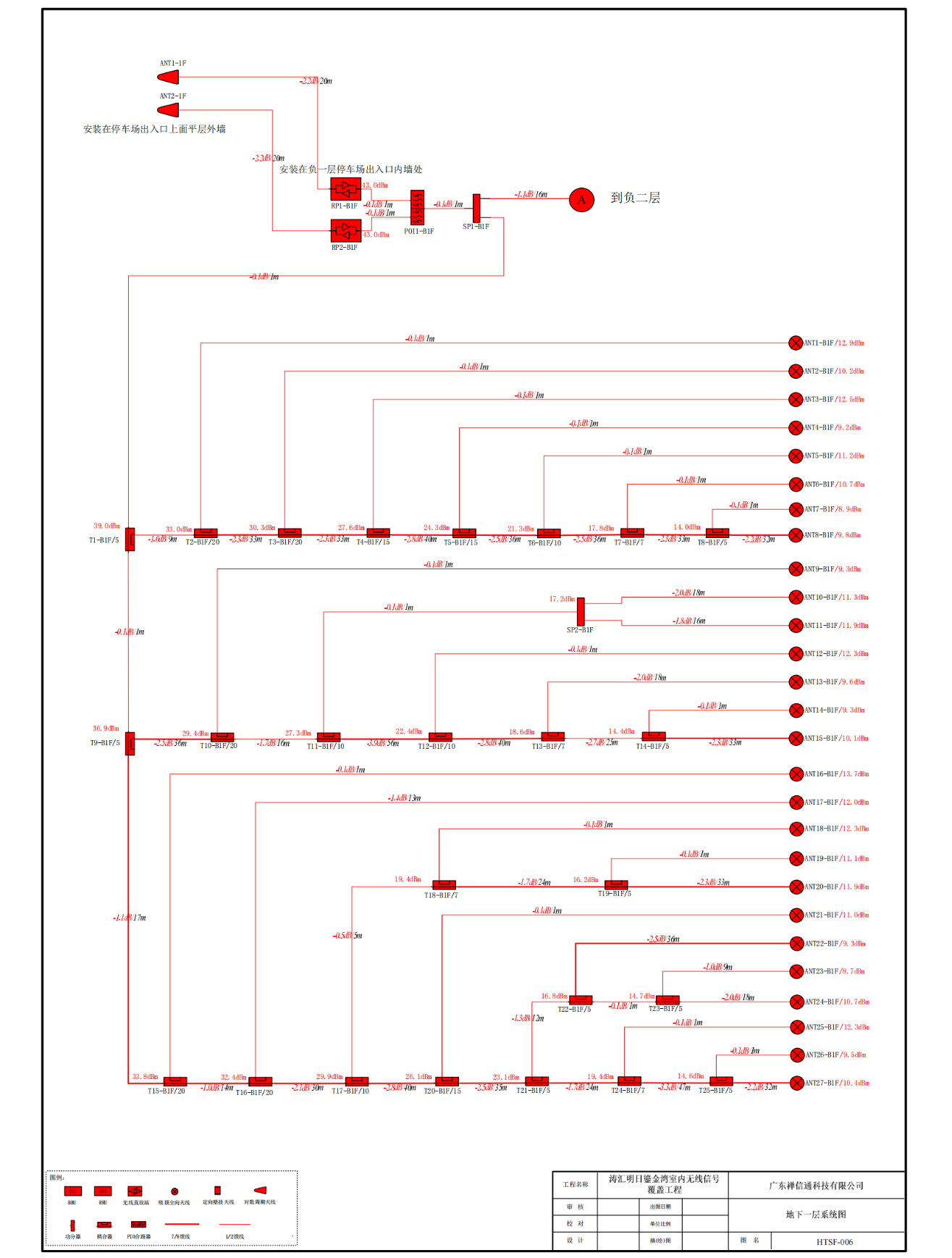

3.  地下停车场布线图






四．材料清单

序号

设备名称

规格型号

单位

数量

备注

1

全向吸顶天线

800-2700MHz，3~5dBi

副

58


2

定向壁挂天线

800-2700MHz，6~8dBi

副

122


3

室外对数周天线

800-2700MHz，9dBi

副

10


4

20W 1800MHz直放站

C43T-B3，1800MHz，95dB增益，20W输出功率

个

5


5

20W 900MHz直放站

C43T-B8 900MHz，95dB增益，20W输出功率

个

5


6

合路器

890~960MHz/1710~1880MHz，N头，-150dBc

个

5


7

功分器

二功分器（800-2700MHz)，N头，-150dBc

个

29


8

耦合器

5dB耦合器（800-2700MHz)，N头，-150dBc

个

24


9

耦合器

7dB耦合器（800-2700MHz)，N头，-150dBc

个

26


10

耦合器

10dB耦合器（800-2700MHz)，N头，-150dBc

个

44


11

耦合器

15dB耦合器（800-2700MHz)，N头，-150dBc

个

38


12

耦合器

20dB耦合器（800-2700MHz)，N头，-150dBc

个

19


13

馈线

1/2"普通阻燃馈线

米

2600


14

馈线

7/8"普通阻燃馈线

米

2000


15

馈线公头

1/2"N型公头

个

584


16

馈线公头

7/8"N型公头

个

166

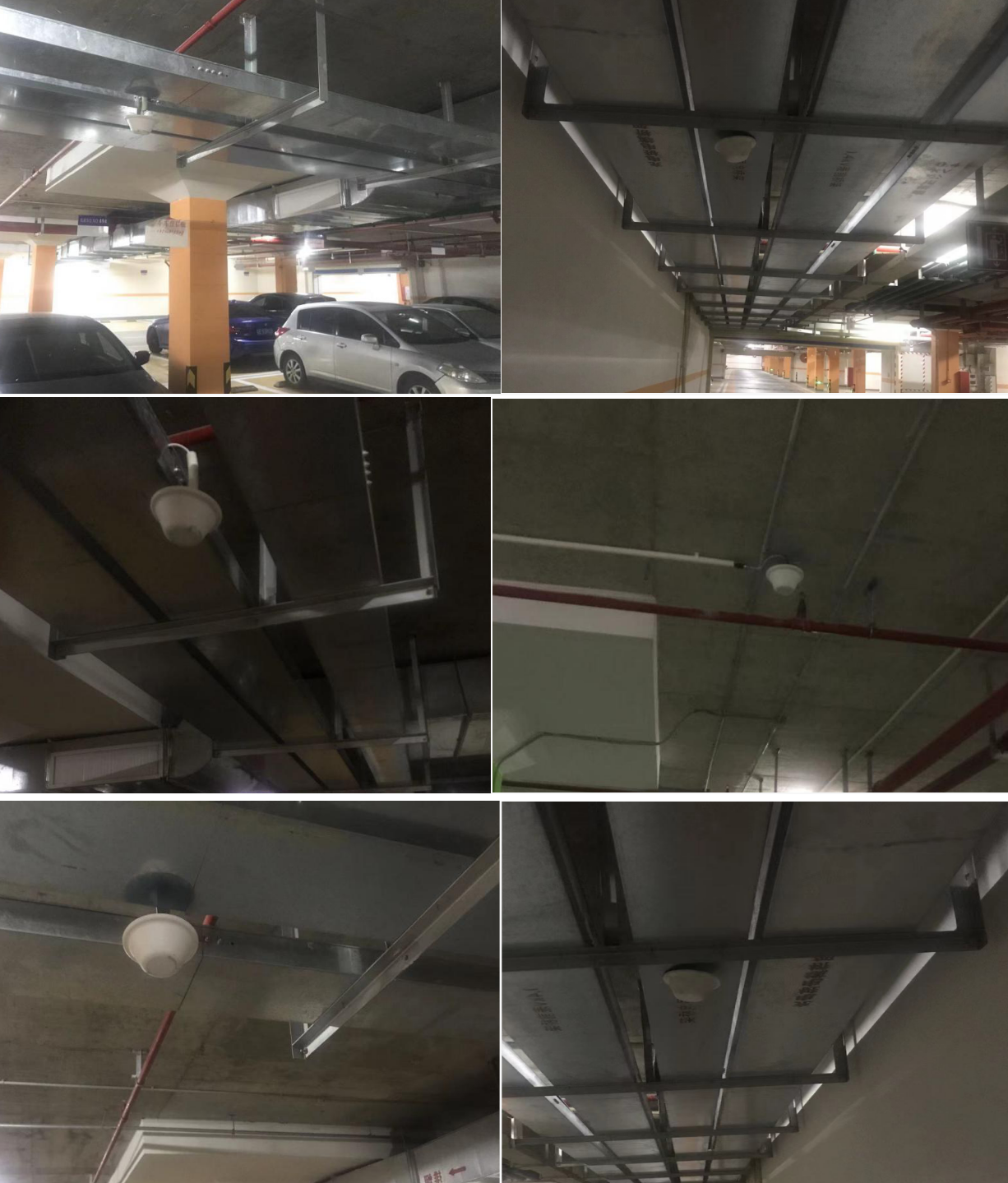

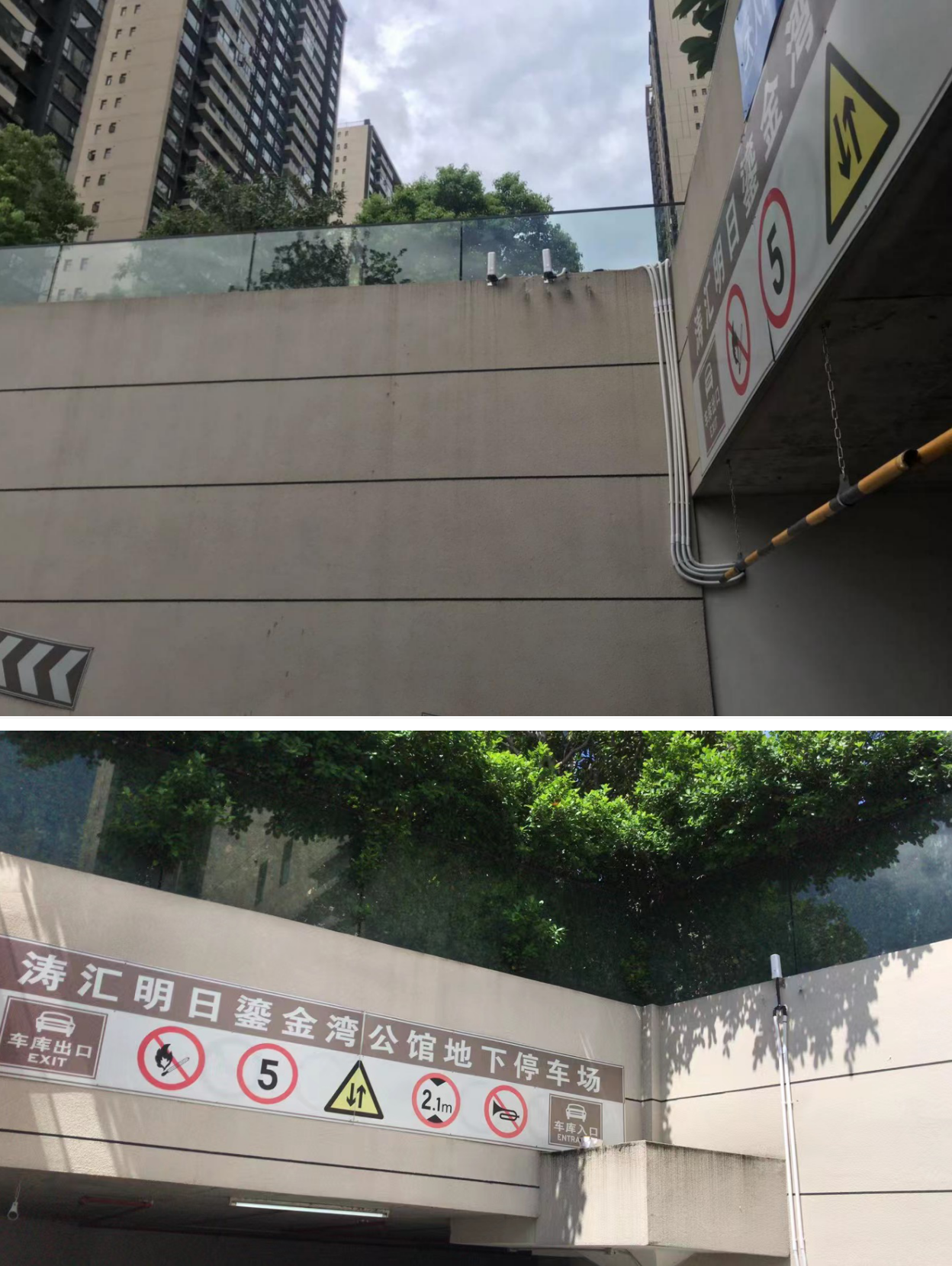

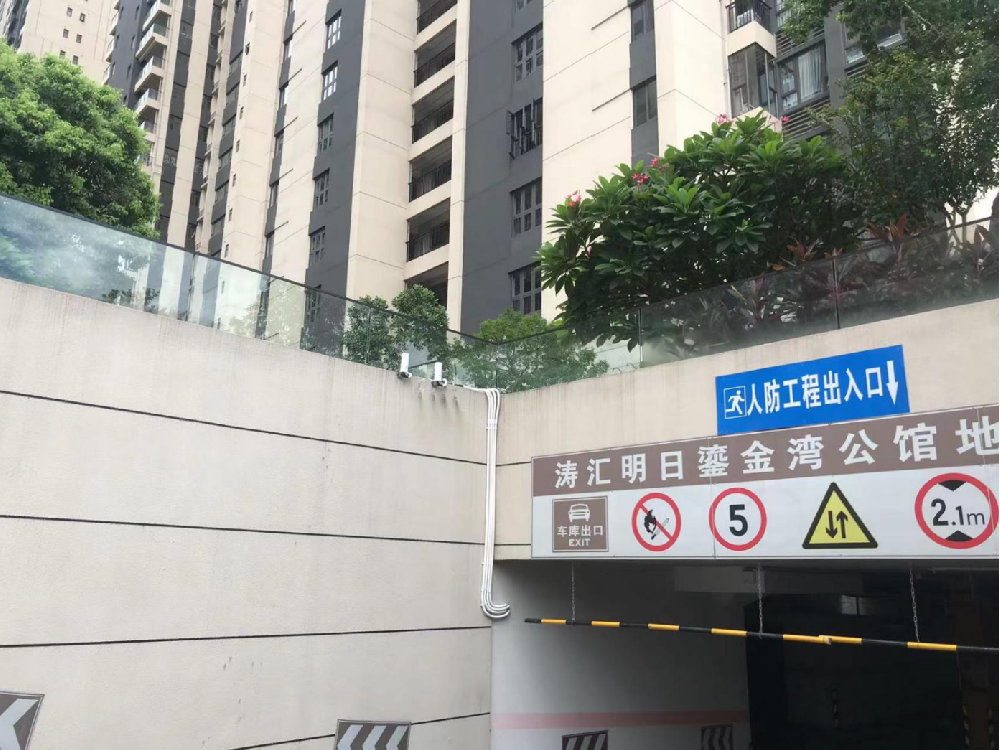

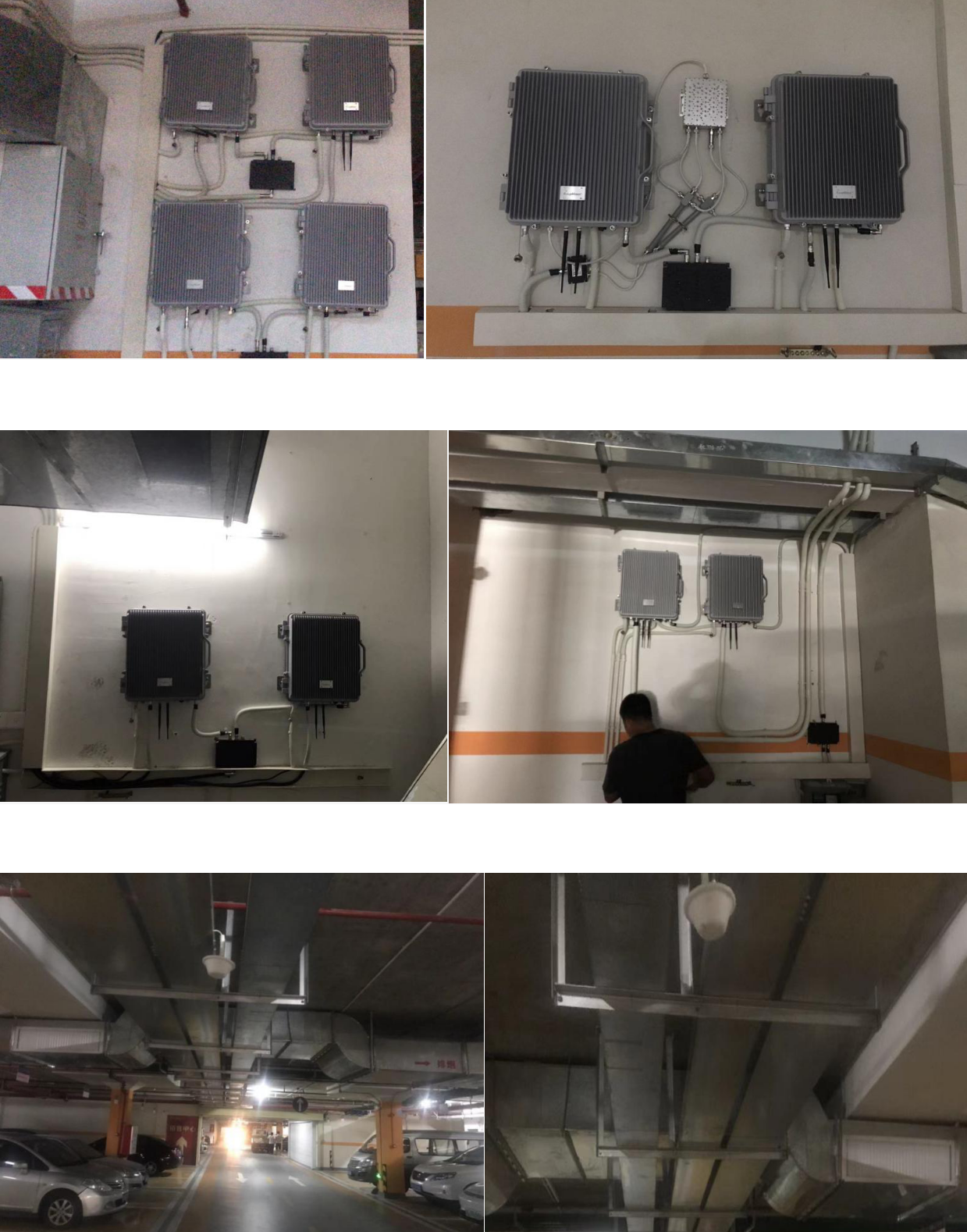

五．施工实况

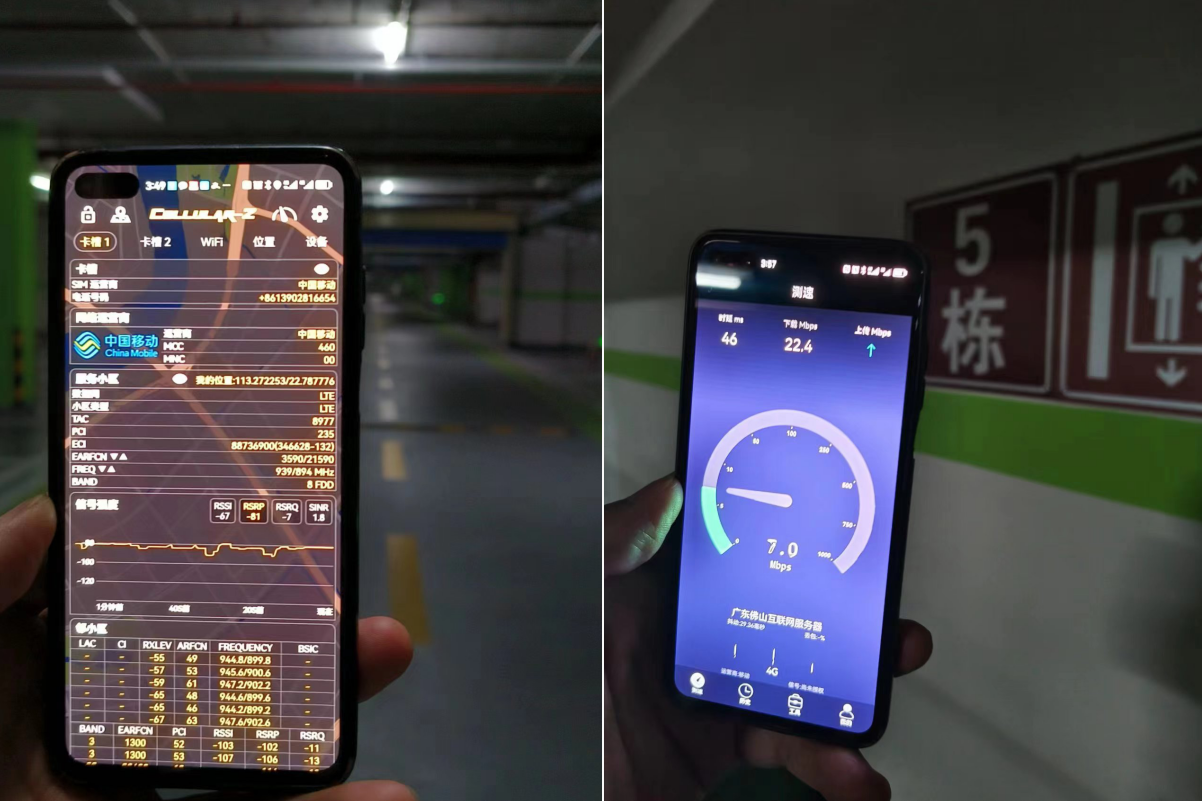

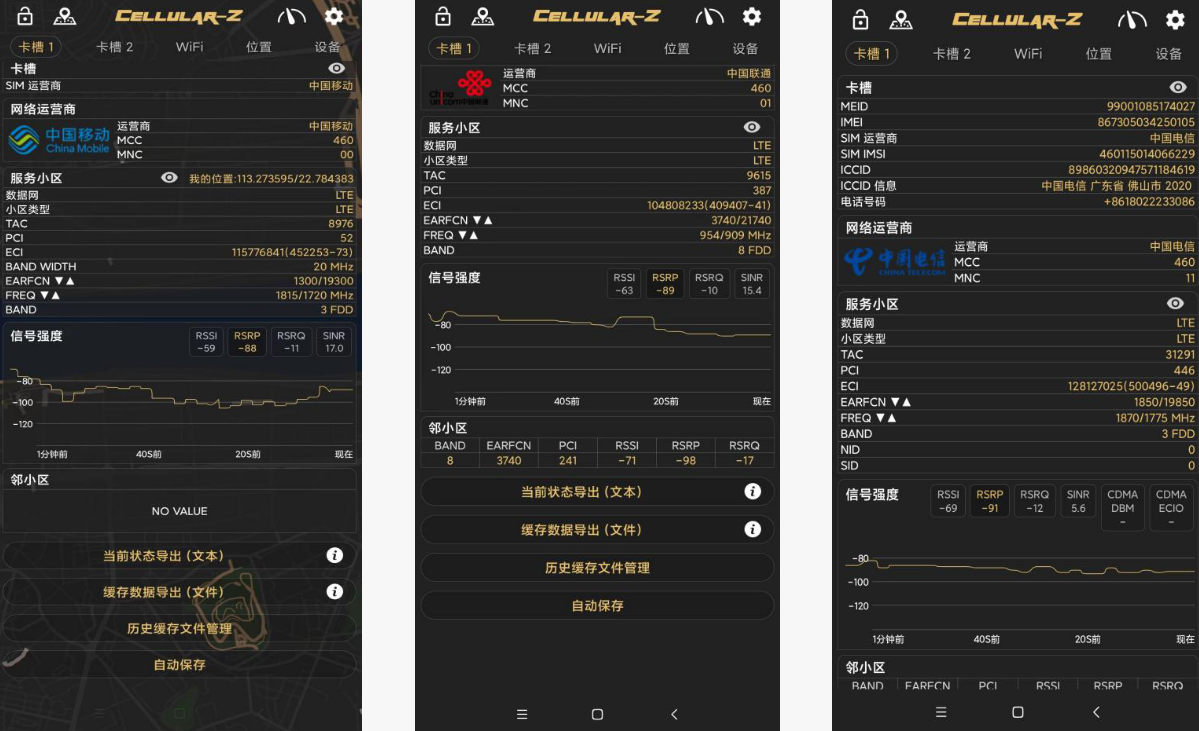

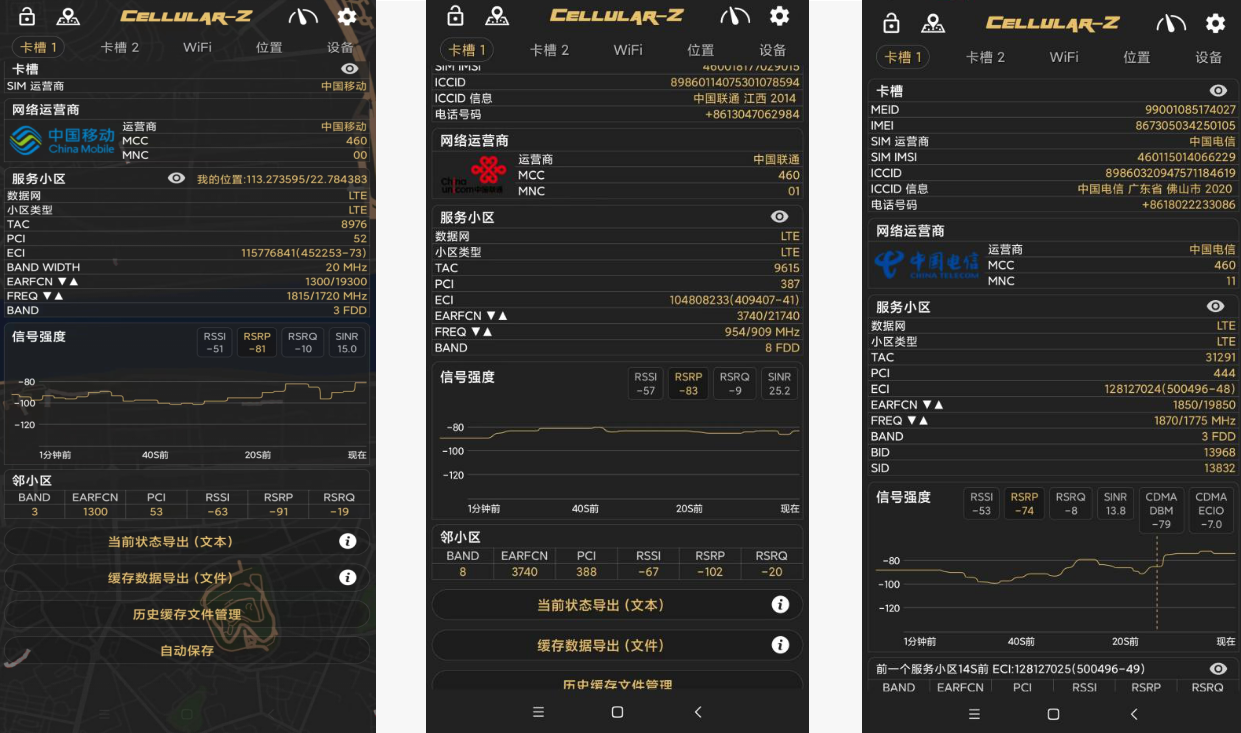

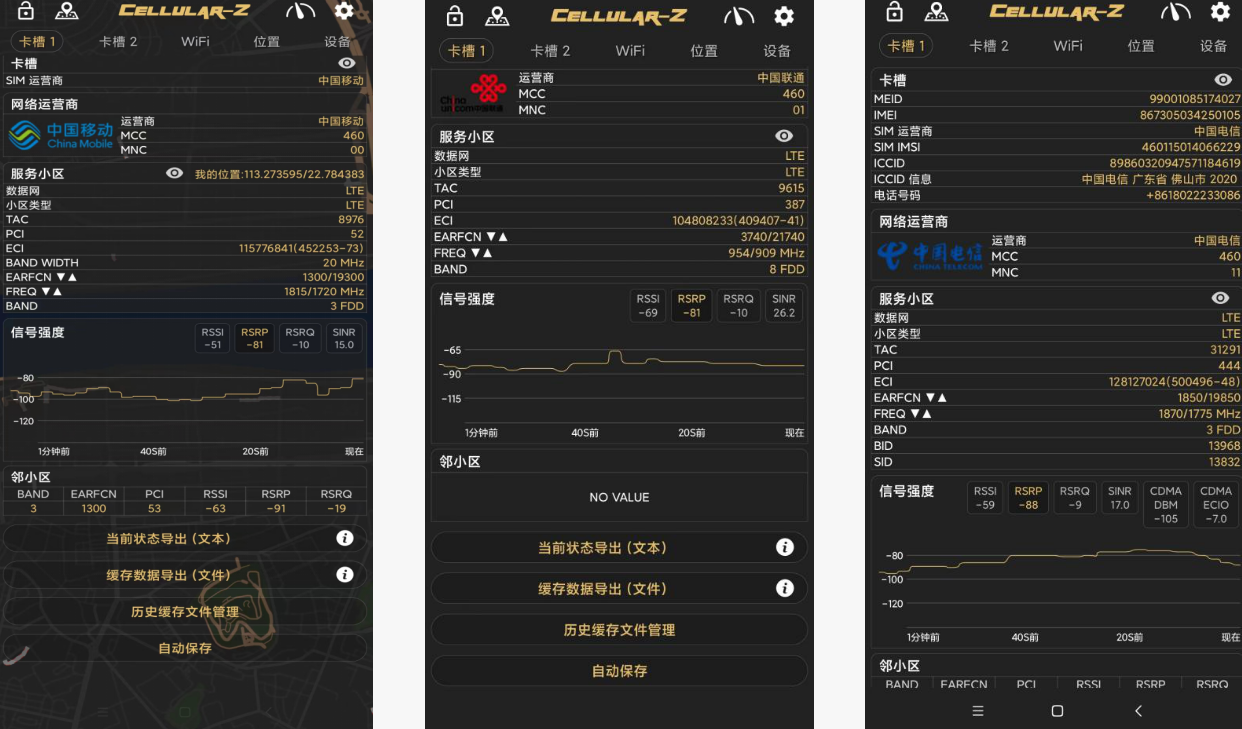

六．开通测试

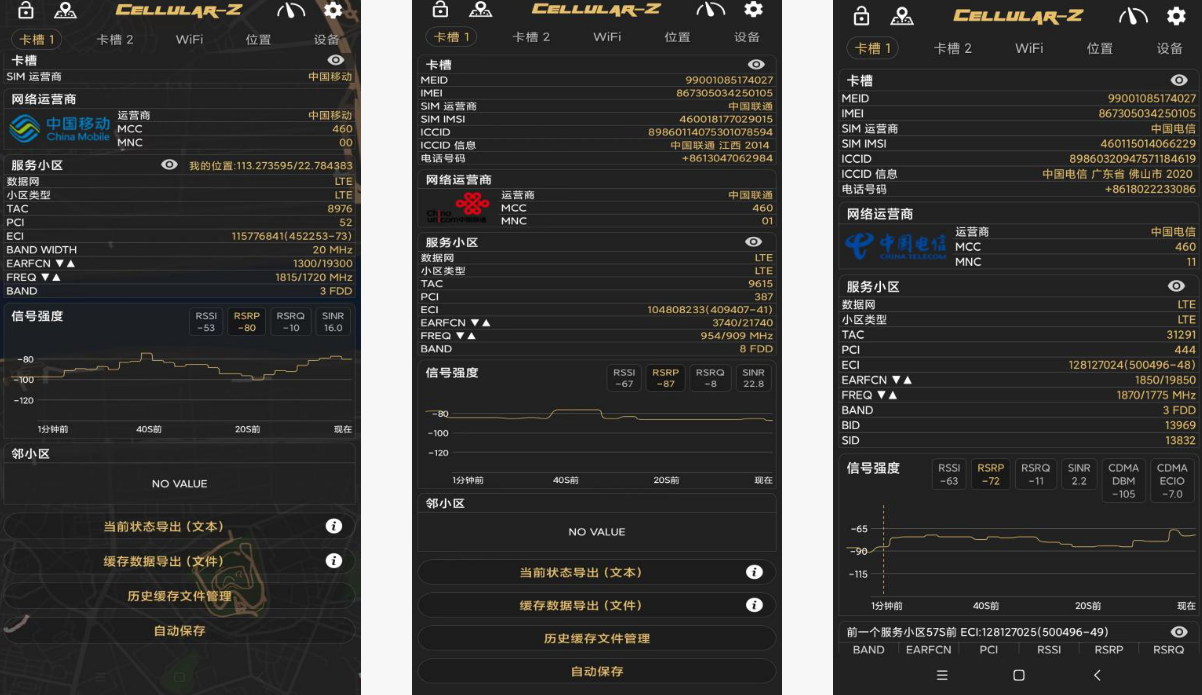

负一层A测试点移动、联通、电信信号测试



负一层B测试点移动、联通、电信信号测试




负二层C测试点移动、联通、电信信号测试



负二层D测试点移动、联通、电信信号测试


三大运营商4G信号RSRP大于-95， SINR大于15覆盖率达90%，RSRP大于-100dBm，SINR大于10以上覆盖率达99.5%，4G上网正常。

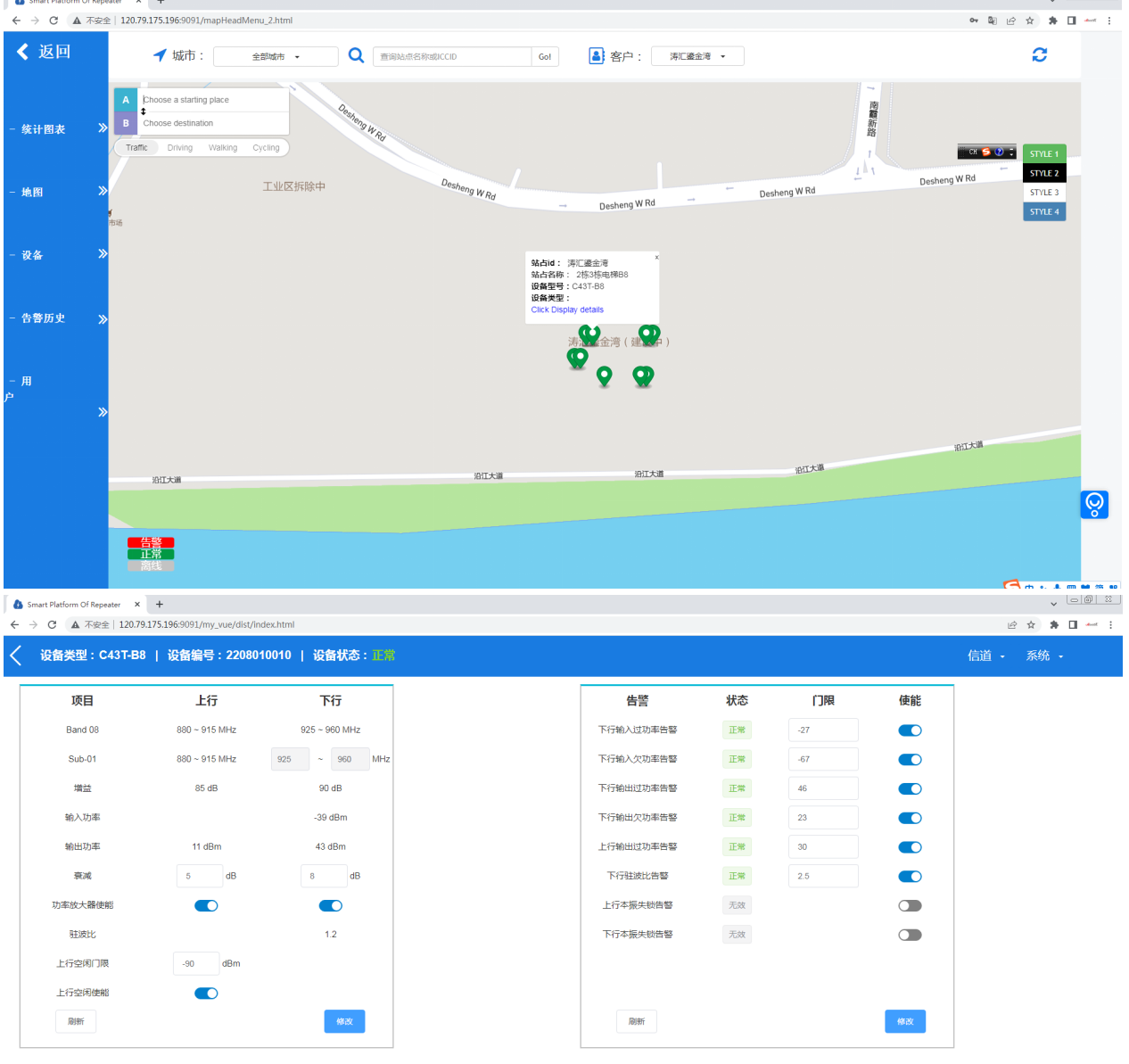

七．网管系统远程维护
