成都供电公司电缆隧道手机信号放大器覆盖案例

工程案例文章 / 2025-05-27 14:32:29

一、项目概述：

项目为成都供电公司下辖的四川省双流区金双路地下电缆隧道，用于布放电力高压电缆，隧道距地面约15米，全长约2KM，隧道内无法接收到任何手机信号。为满足电力公司人员巡检及电力设备对外通信需求，我司负责为此隧道实施移动通信网络覆盖。

项目地点：

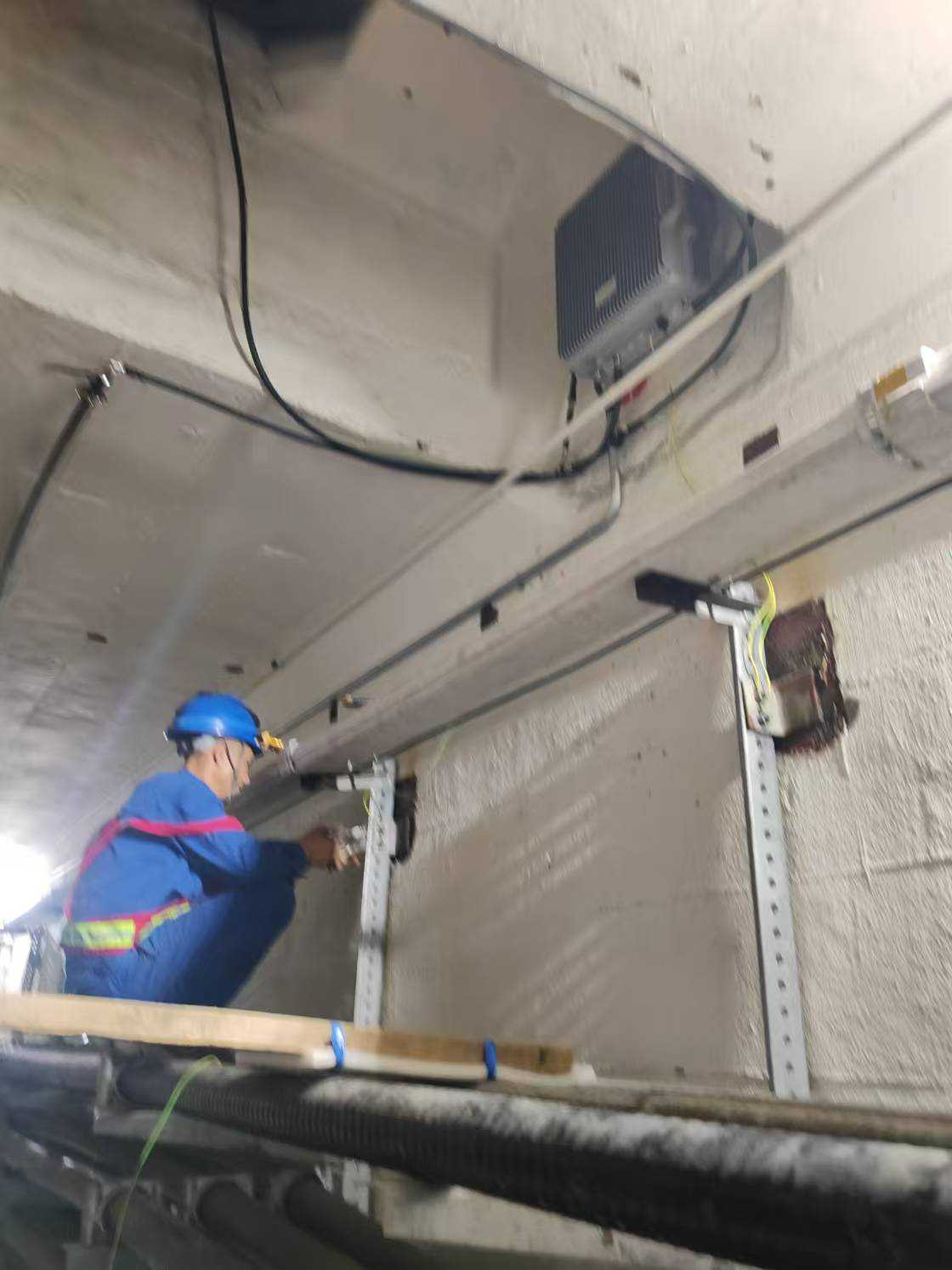

隧道实景：



二、项目实施：

我司充分沟通业主需求，并综合考虑隧道内部结构及覆盖效果后，确定采用直放站+干放信号放大器+泄漏电缆的覆盖方案。

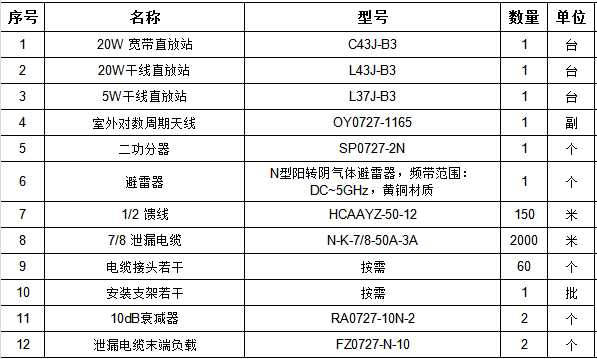

项目清单如下：

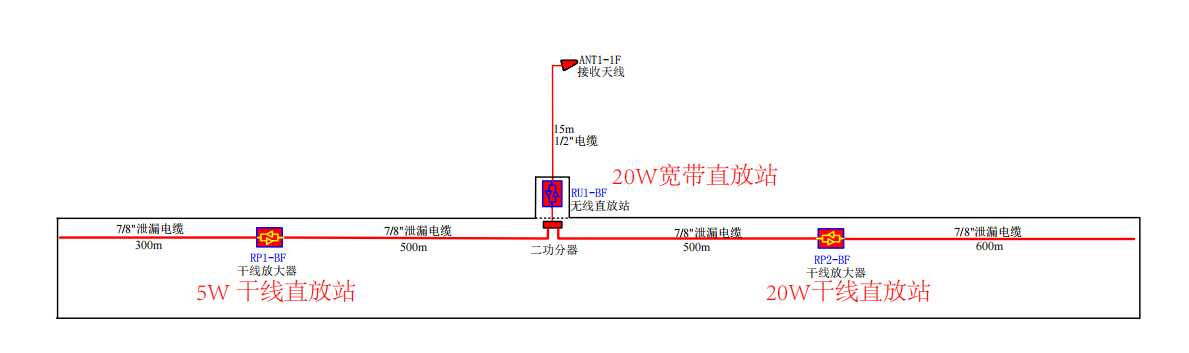

布置图如下：



1、布置施主天线

此隧道入口位于800/1200米中间段，在入口处测试三大运营商信源均落在Band3 1800MHz频段。我司在隧道入口处架设施主天线接收基站信源，如图：




2、线缆铺设

此项目采用7/8泄漏电缆满铺2KM，用支撑架将泄漏电缆固定在隧道顶部中间，如图：




3、主设备安装

此项目共安装3台设备，包含1台20W 1.8G主直放站，1台20W 1.8G干线放大器和1台5W 1.8G干线放大器。

其中20W 1.8G主直放站安装于隧道入口，接二功分器分左右2路输出。

20W 1.8G干线放大器安装于右路距主站500米处，5W 1.8G干线放大器安装于左路距主站500米处。各台设备之间接7/8泄漏电缆。

设备安装图如下：

20W 1.8G主直放站安装图


20W 1.8G干线放大器安装图



5W 1.8G干线放大器安装图



三、项目实测

安装完毕后正式开通系统，隧道内信号瞬间满格，覆盖区域内的信号强度RSRP＞-100dBm，通话质量RSRQ＞-10dB，信噪比SINR＞10dB，可正常拨打电话，浏览网页在线观看视频，微信视频通话均正常。测试结果如下图：

移动



电信
