南宁市五象新区地下管廊三网信号覆盖工程

作者:admin

来源:本站

日期:2018-04-12 10:26:28

访问数量:6124

南宁市五象新区地下管廊三网手机信号放大器覆盖工程



项目概况:

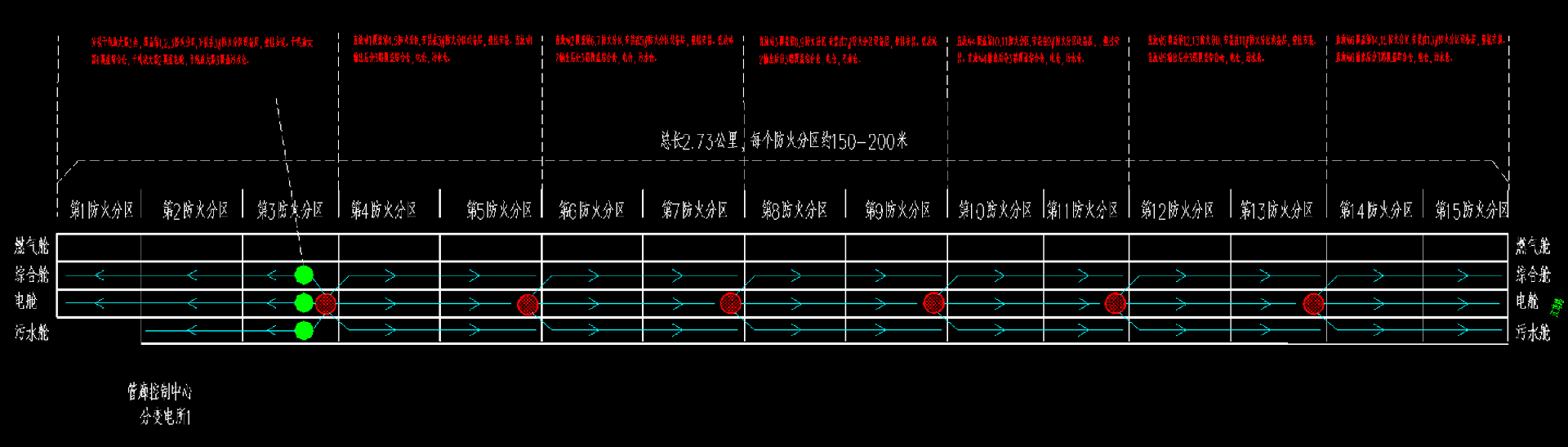

        南宁市五象新区龙岗1号路PLDD-03地下管廊全长2950米,如下图所示,分3个并排的独立巷道,每个巷道每间隔150~200米设立防火门,形成44个独立的防火分区,要在每个防火分区实施中国移动、中国联通、中国电信3家运营商的3G4G信号覆盖。

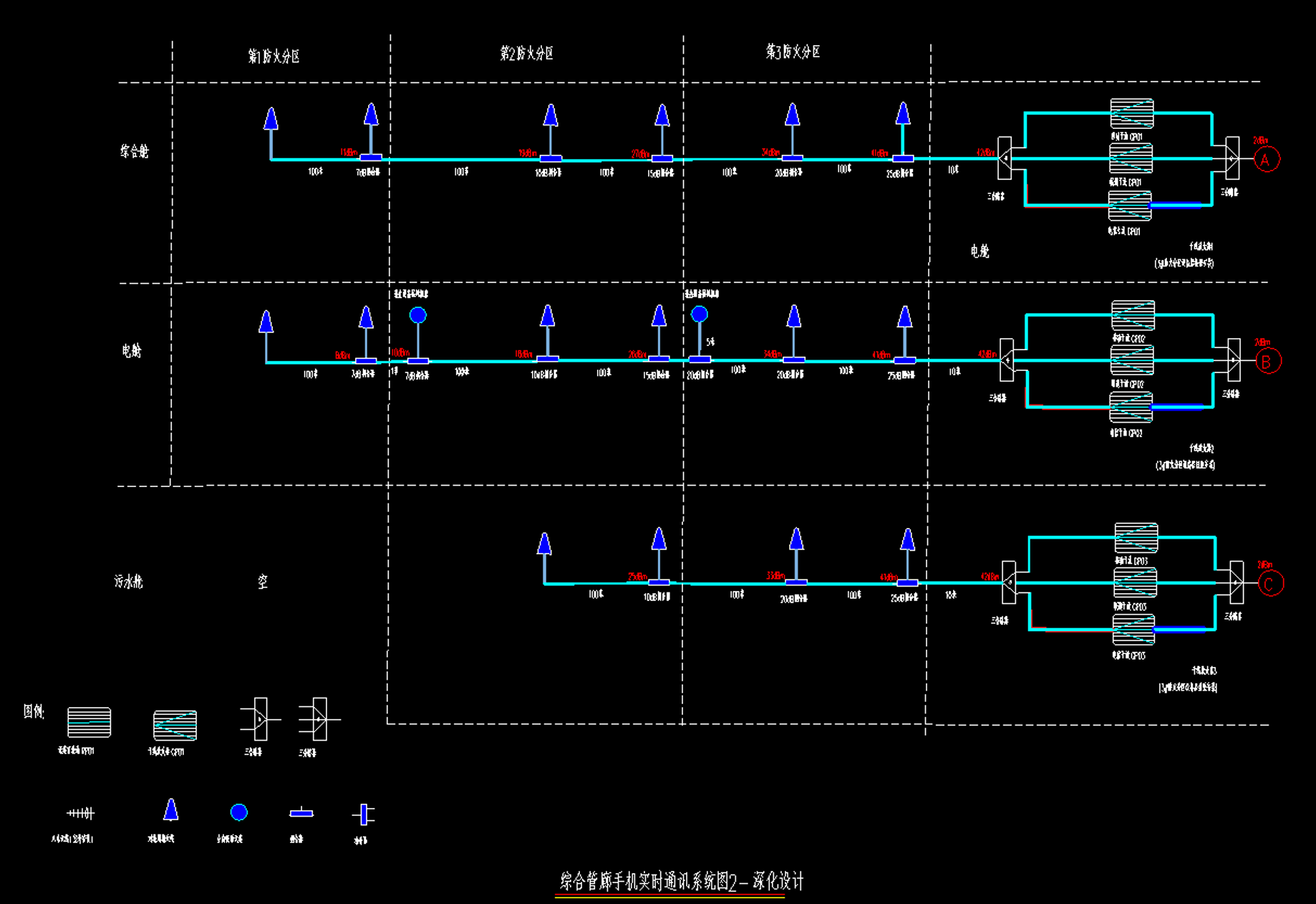

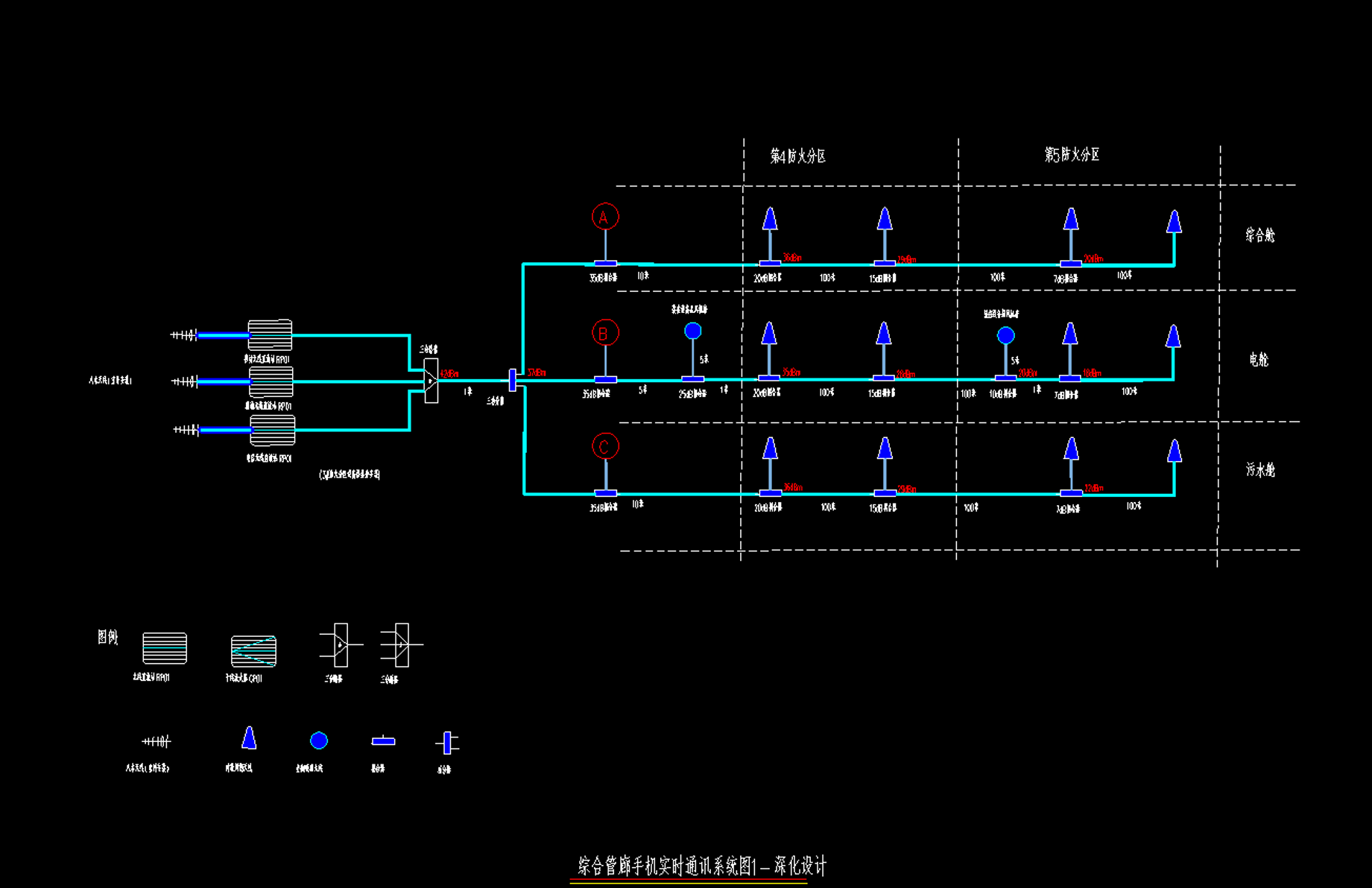

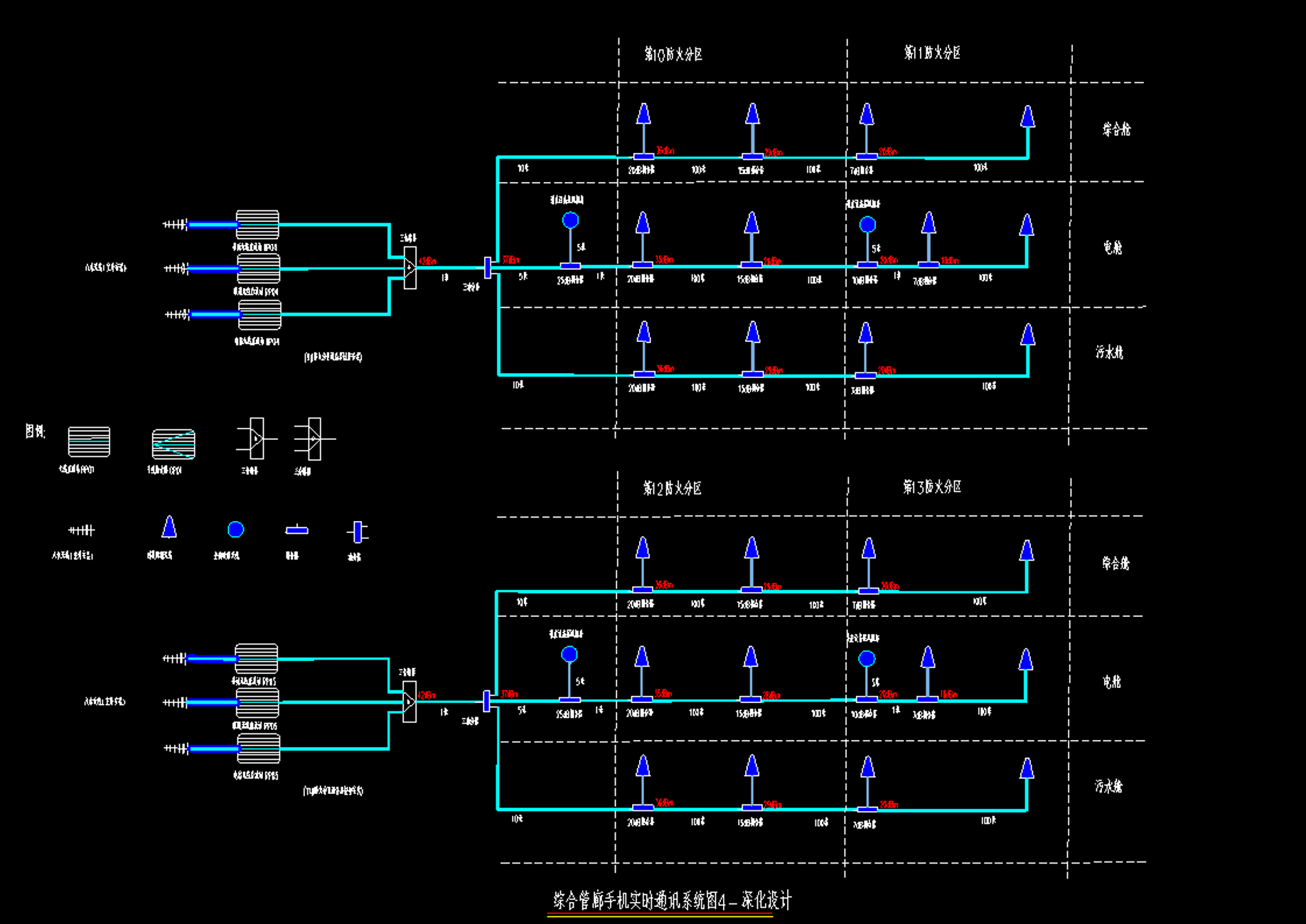

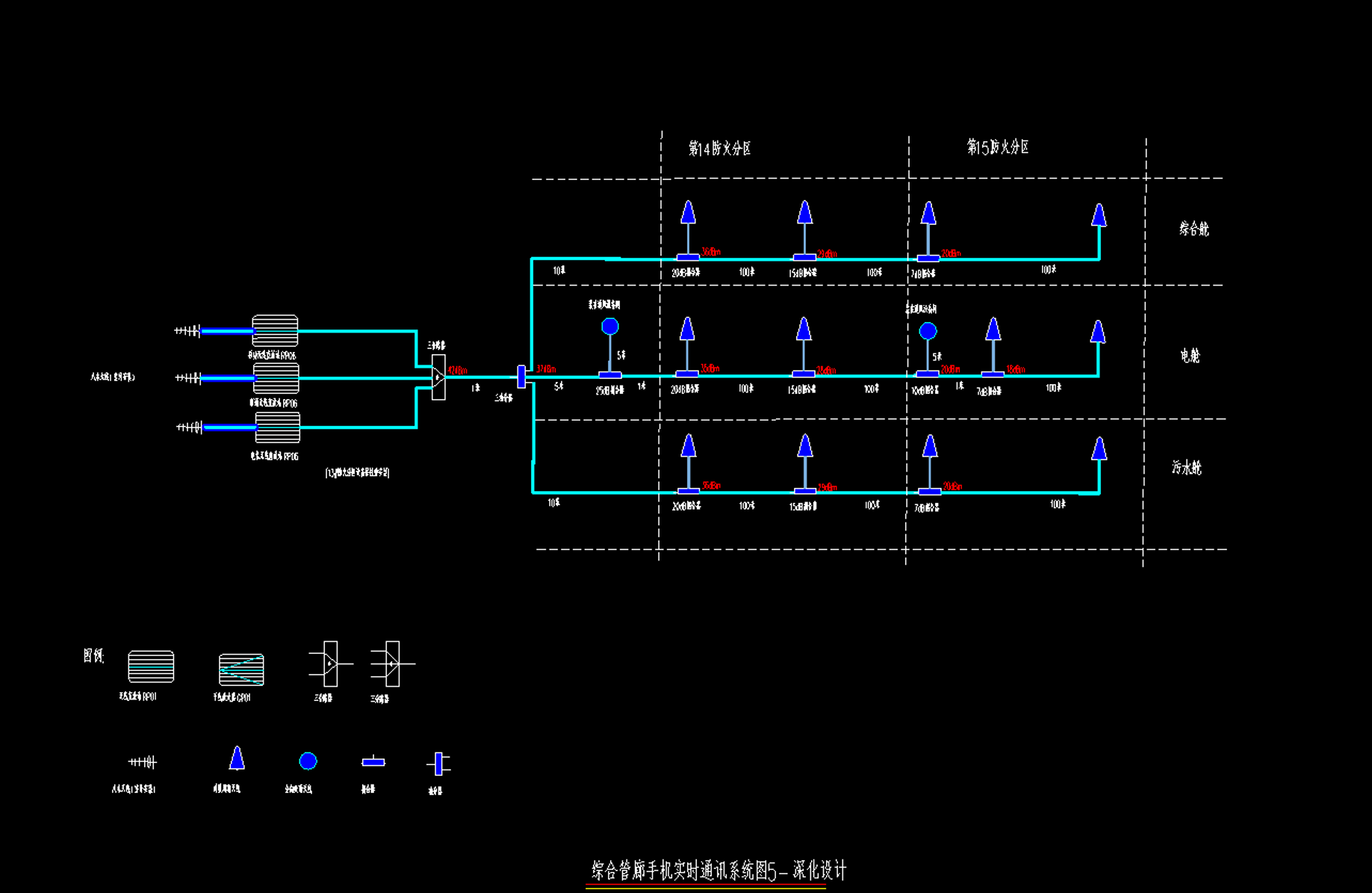

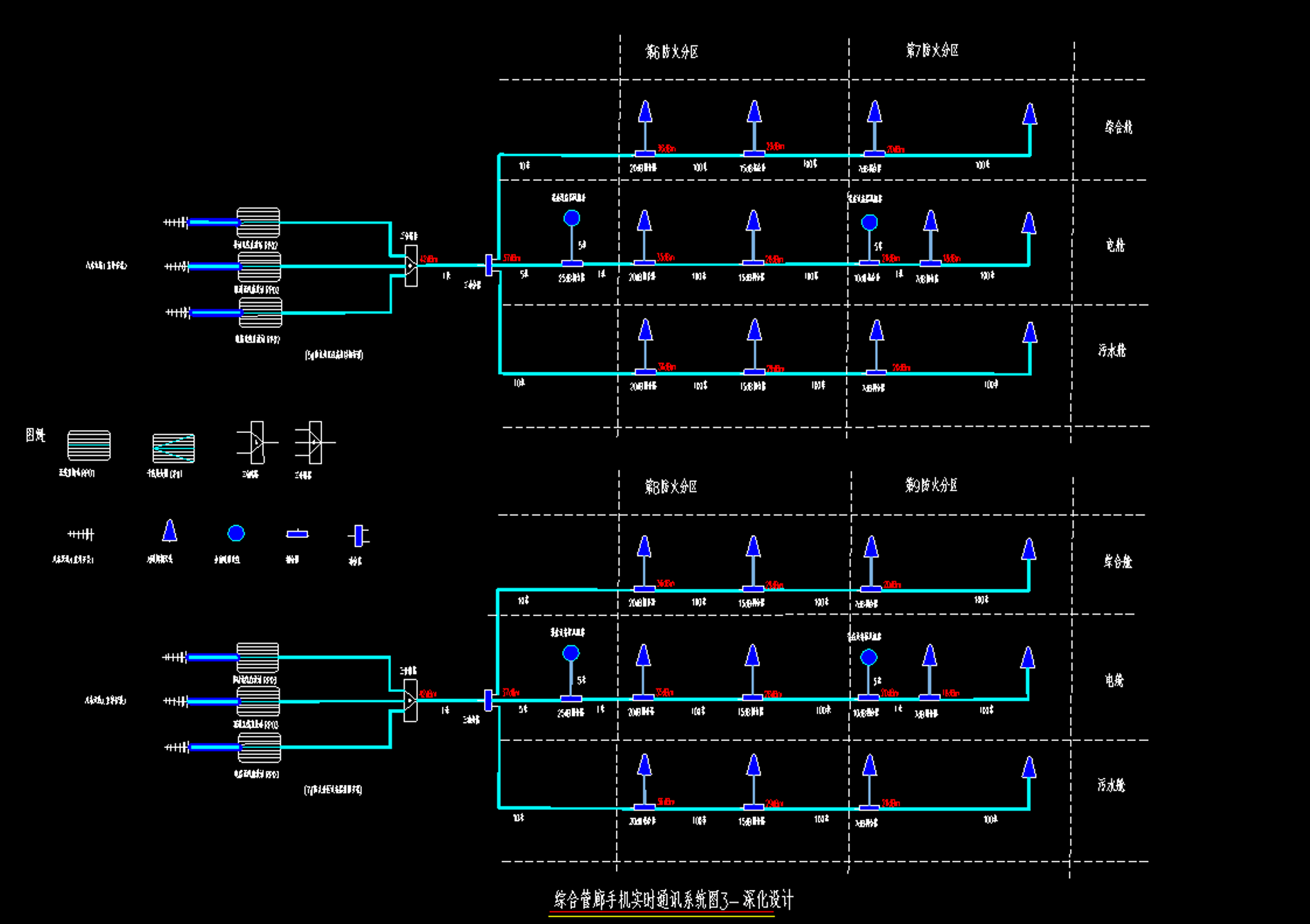

系统设计方案

part1:


part2:


part3:


part4:


part5:



物料清单:


No

设备名称

型号

单位

数量

1

800MHz 直放站

F43T-B5

pcs

6

2

900MHz 直放站

F43T-B8

pcs

6

3

2100MHz 直放站

F43T-B1

pcs

6

4

800MHz 干线放大器

L43T-B5

pcs

3

5

900MHz 干线放大器

L43T-B8

pcs

3

6

2100MHz 干线放大器

L43T-B1

pcs

3

8

14dBi 八木天线

OY8496-1434

pcs

12

9

14dBi 八木天线

OY1921-1434

pcs

6

10

3路合路器

RTC200-800/900/2100-N/D

pcs

12

11

对数周期天线

OY0727-1165

pcs

90

12

3路功分器

SP0727-3NB

pcs

6

13

35dB 耦合器

CP0727-35N

pcs

3

14

25dB 耦合器

CP0727-25N

pcs

9

15

20dB 耦合器

CP0727-20N

pcs

22

16

15dB 耦合器

CP0727-15N

pcs

21

17

10dB 耦合器

CP0727-10N

pcs

9

18

7dB 耦合器

CP0727-7N

pcs

21

19

5dB 耦合器

CP0727-5N

pcs

1

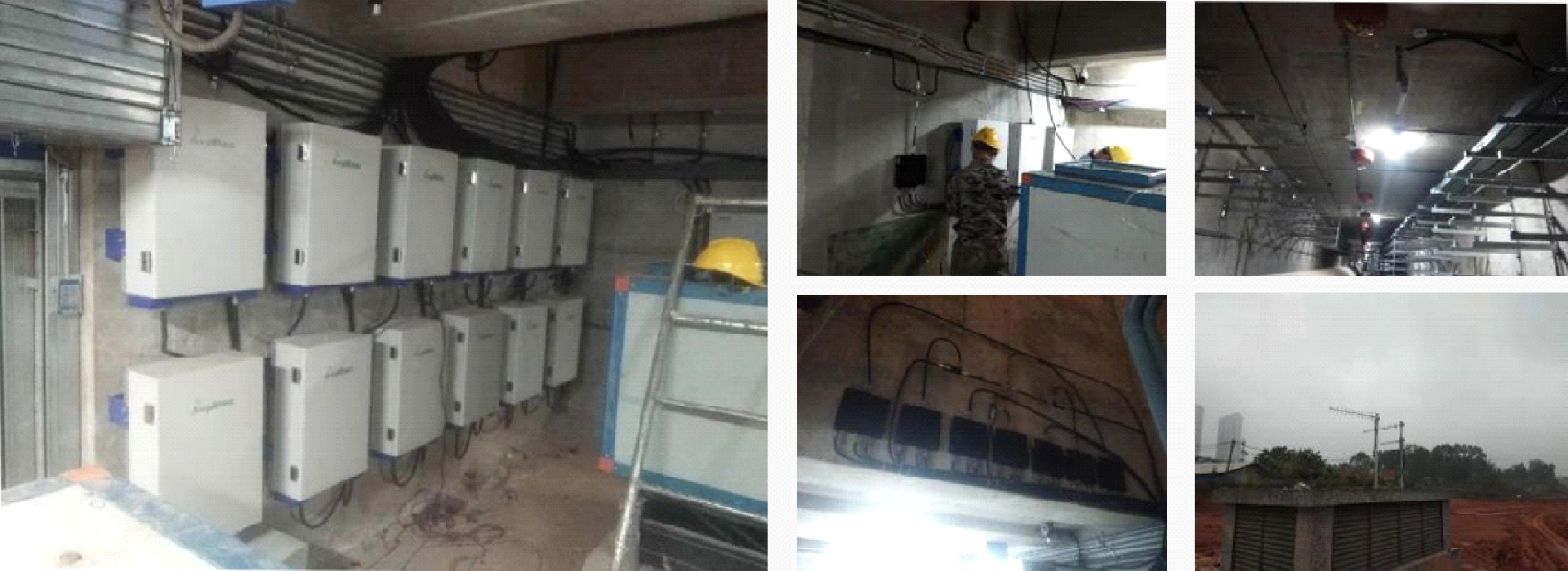

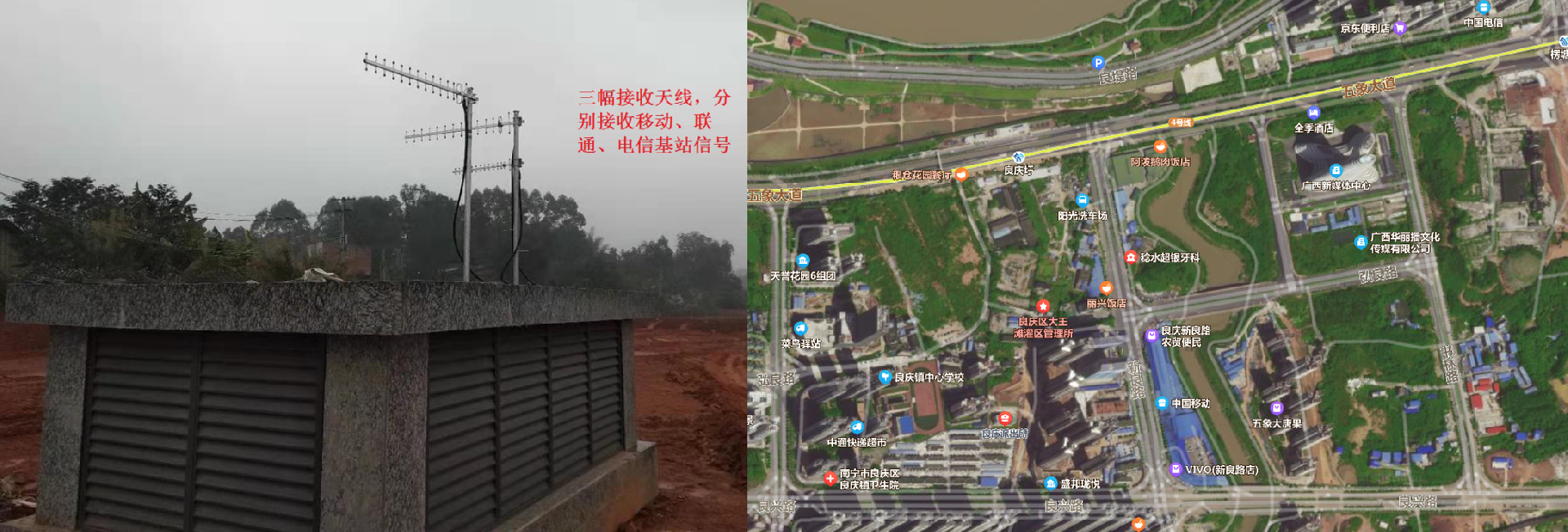

安装现场:




广东禅信通科技有限公司专注手机信号放大器、4G/5G信号放大器、移动信号放大器、电信联通手机信号放大器增强器的研发、生产、销售厂家。提供直放站批发、安装等服务。
